8
7
F
E
D
C
B
A
8
7
6
5
1260
max. 2880
2881
2571
1900
2484
3641
6
5
4
3
Allgemeintoleranzen nach DIN ISO 2768c
4
Zust.
Änderungstext
Datum
2
1
Technische Daten:
4-Zylinder-Dieselmotor, 26,5kW/36PS
Vmax= ca. 20km/h
Tk = 600kg (ohne HVZ)
Oberflächen nach DIN ISO 1302
allgemeiner Biegehalbmesser = Blechstärke
Bei Änderungen Rücksprache mit TB !
Maßstab:
Gewicht:
Oberflächen-
Format
1:15
behandlung
A2
Schutzvermerk nach DIN 34 beachten!
Nachdruck nur mit unserer Genehmigung!
Datum
Name
Benennung

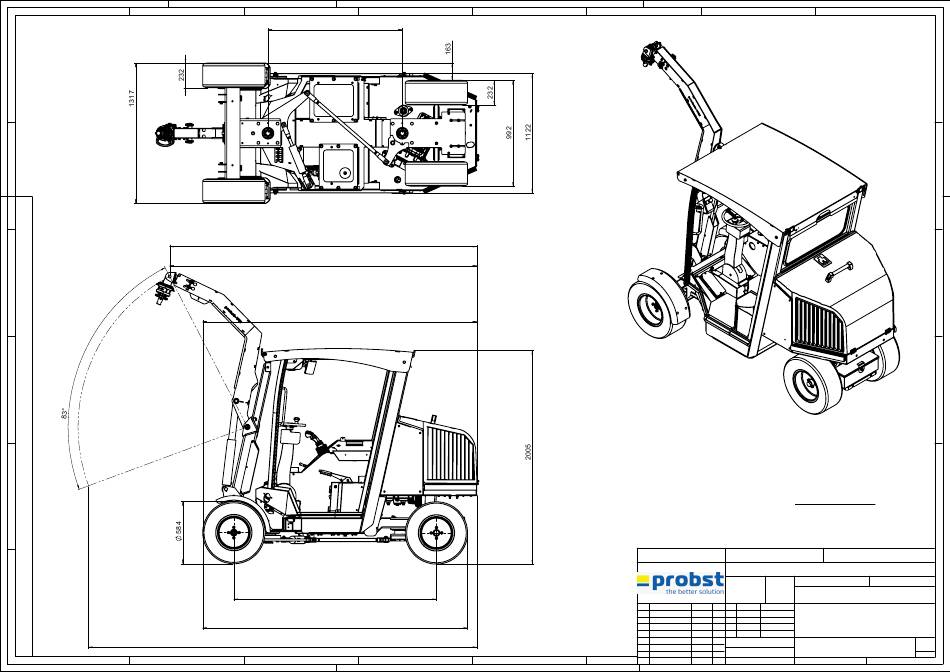

Verlegemaschine VM401
Erst.
24.3.2010
M.Kaltenbach
Gepr.
WA:
Artikelnummer/Zeichnungsnummer
VM401_Datenblatt
Kunde:
Von
Urspr.
Ers. f.
Ers. d.
F
E
D
C
B
1400kg
Blatt
1
1
von
