Betriebsanleitung
VM-401-K/VM-401-MULTIMATIC

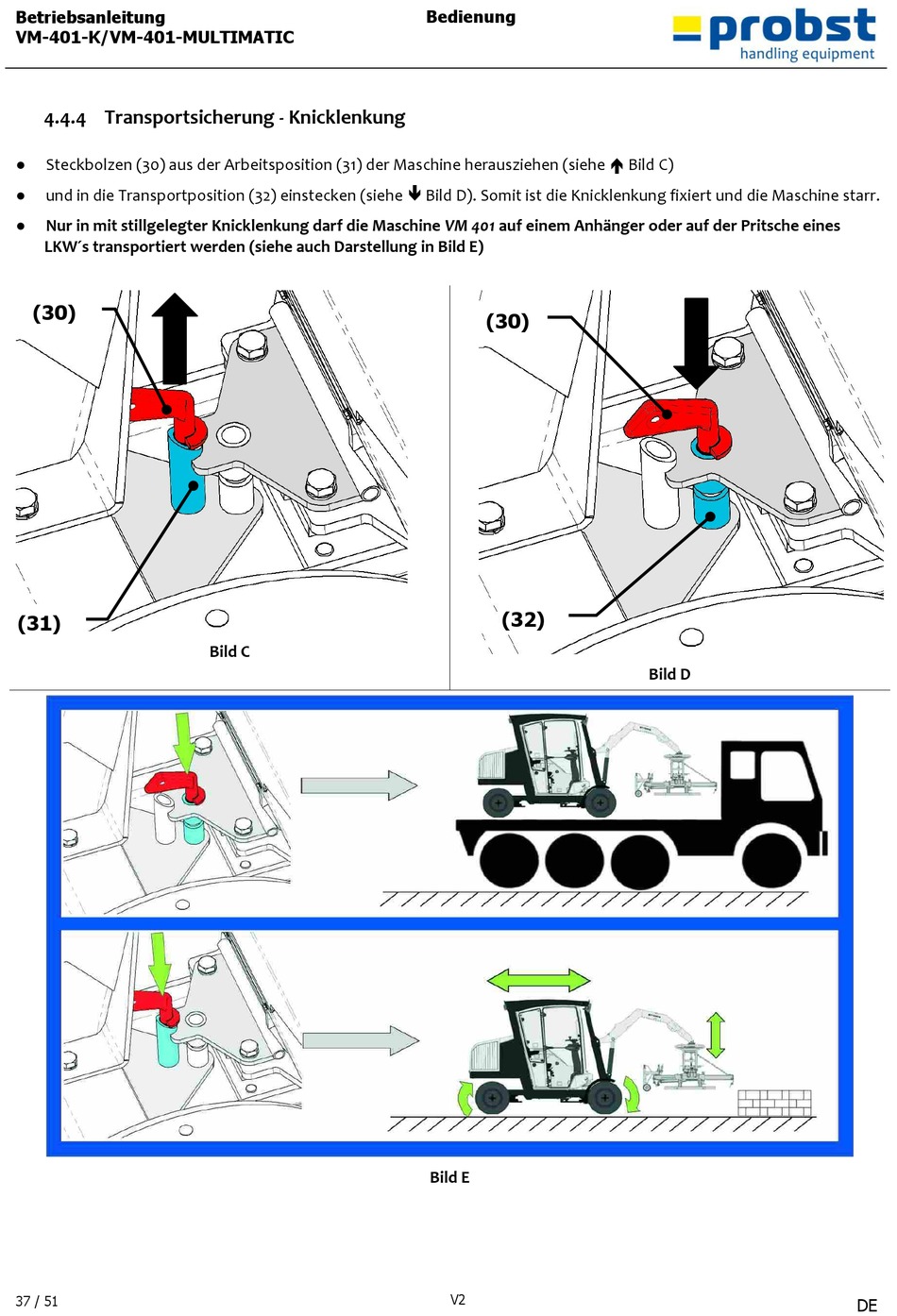

4.4.4 Transportsicherung - Knicklenkung
Steckbolzen (30) aus der Arbeitsposition (31) der Maschine herausziehen (siehe Bild C)
●
und in die Transportposition (32) einstecken (siehe Bild D). Somit ist die Knicklenkung fixiert und die Maschine starr.
●
●
Nur in mit stillgelegter Knicklenkung darf die Maschine VM 401 auf einem Anhänger oder auf der Pritsche eines
LKW´s transportiert werden (siehe auch Darstellung in Bild E)
(30)
(31)
37 / 51
Bild C
Bedienung
(30)
(32)
Bild E
V2
Bild D
DE
