Betriebsanleitung
VM-401-K/VM-401-MULTIMATIC

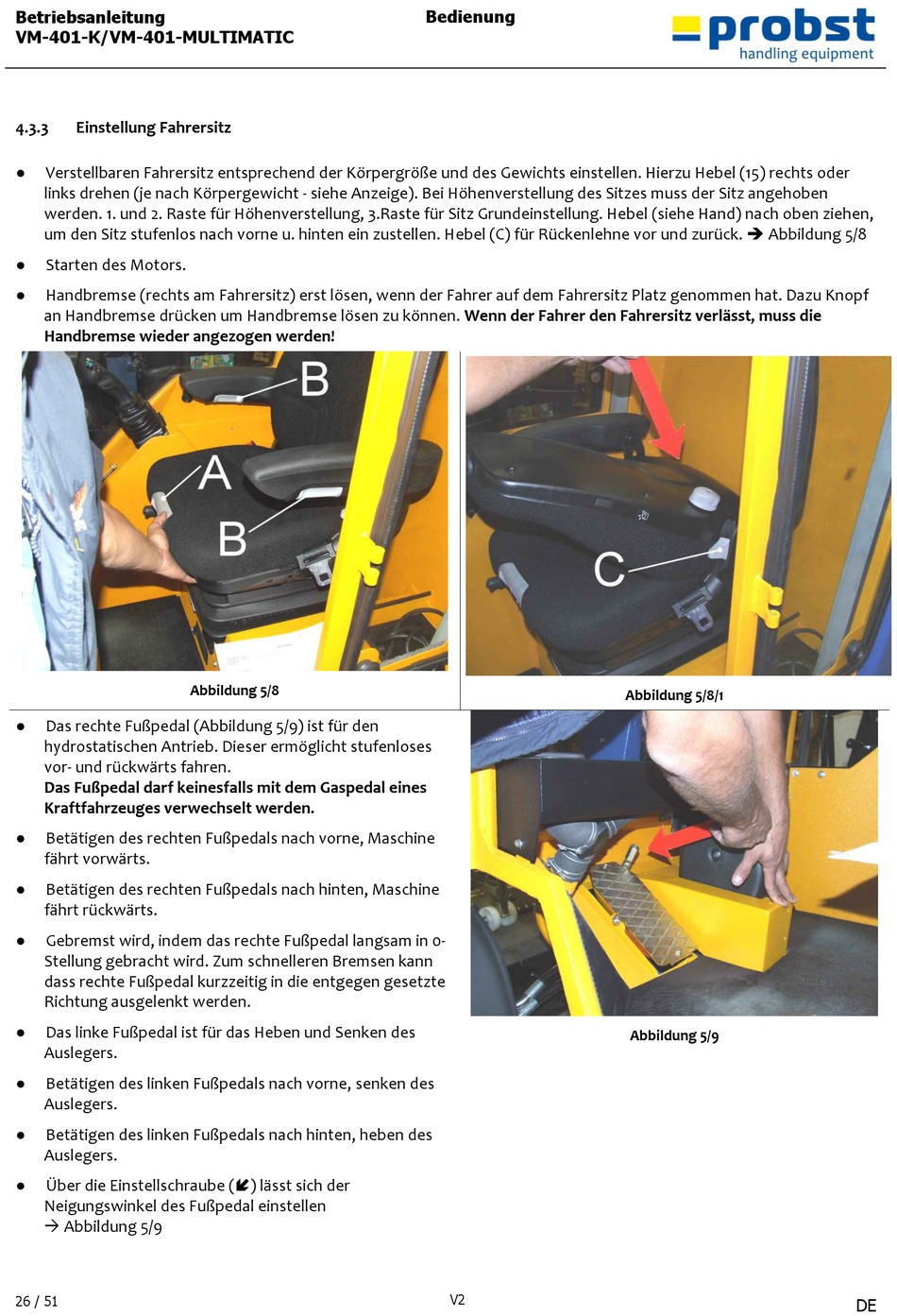

4.3.3
Einstellung Fahrersitz
●
Verstellbaren Fahrersitz entsprechend der Körpergröße und des Gewichts einstellen. Hierzu Hebel (15) rechts oder
links drehen (je nach Körpergewicht - siehe Anzeige). Bei Höhenverstellung des Sitzes muss der Sitz angehoben
werden. 1. und 2. Raste für Höhenverstellung, 3.Raste für Sitz Grundeinstellung. Hebel (siehe Hand) nach oben ziehen,
um den Sitz stufenlos nach vorne u. hinten ein zustellen. Hebel (C) für Rückenlehne vor und zurück. Abbildung 5/8
●
Starten des Motors.
●
Handbremse (rechts am Fahrersitz) erst lösen, wenn der Fahrer auf dem Fahrersitz Platz genommen hat. Dazu Knopf
an Handbremse drücken um Handbremse lösen zu können. Wenn der Fahrer den Fahrersitz verlässt, muss die
Handbremse wieder angezogen werden!
●
Das rechte Fußpedal (Abbildung 5/9) ist für den
hydrostatischen Antrieb. Dieser ermöglicht stufenloses
vor- und rückwärts fahren.
Das Fußpedal darf keinesfalls mit dem Gaspedal eines
Kraftfahrzeuges verwechselt werden.
●
Betätigen des rechten Fußpedals nach vorne, Maschine
fährt vorwärts.
●
Betätigen des rechten Fußpedals nach hinten, Maschine
fährt rückwärts.
●
Gebremst wird, indem das rechte Fußpedal langsam in 0-
Stellung gebracht wird. Zum schnelleren Bremsen kann
dass rechte Fußpedal kurzzeitig in die entgegen gesetzte
Richtung ausgelenkt werden.
●
Das linke Fußpedal ist für das Heben und Senken des
Auslegers.
●
Betätigen des linken Fußpedals nach vorne, senken des
Auslegers.
●
Betätigen des linken Fußpedals nach hinten, heben des
Auslegers.
●
Über die Einstellschraube () lässt sich der
Neigungswinkel des Fußpedal einstellen
Abbildung 5/9
26 / 51
Abbildung 5/8
Bedienung
V2
Abbildung 5/8/1
Abbildung 5/9
DE
