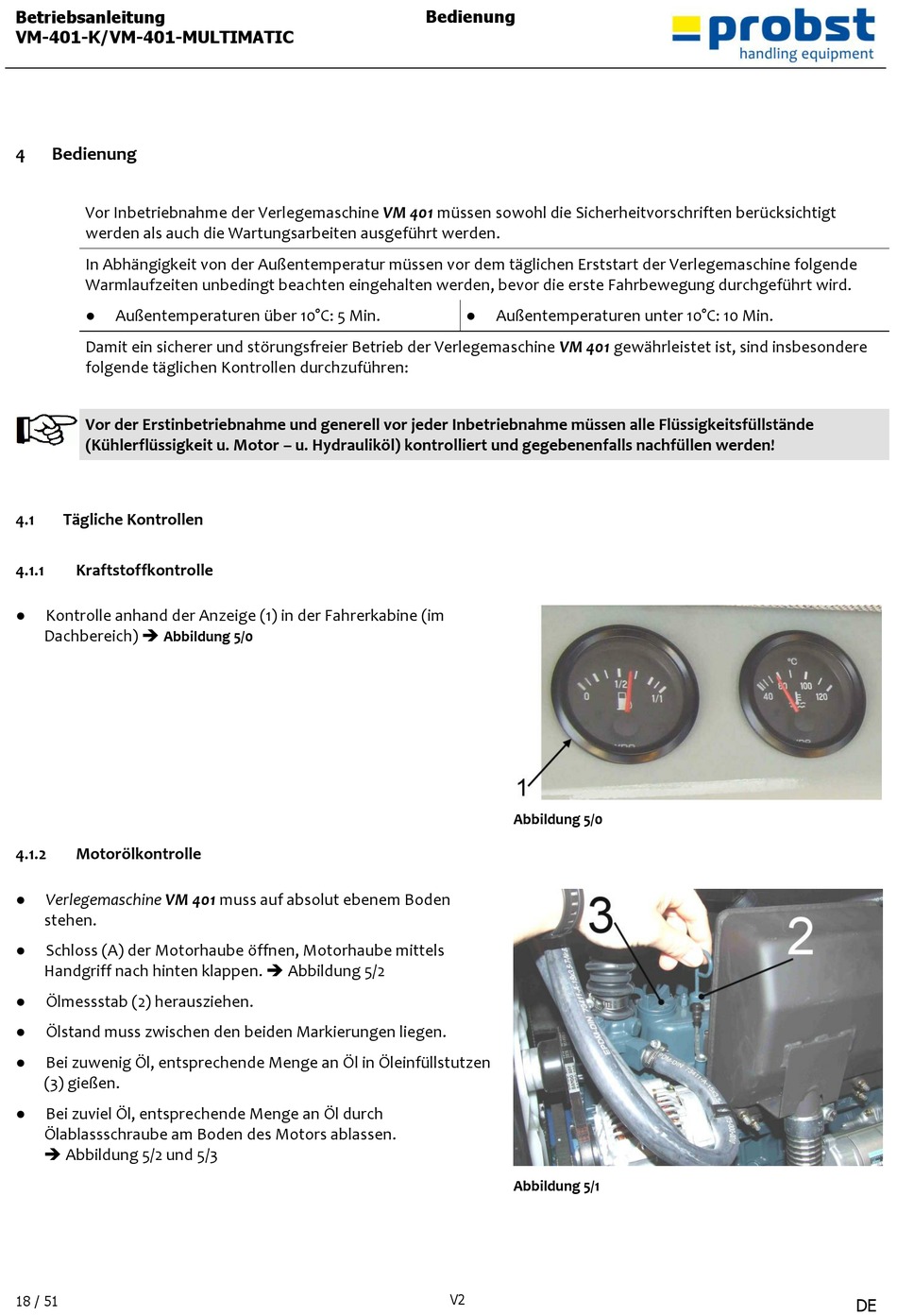

Betriebsanleitung
VM-401-K/VM-401-MULTIMATIC
4
Bedienung
Vor Inbetriebnahme der Verlegemaschine VM 401 müssen sowohl die Sicherheitvorschriften berücksichtigt
werden als auch die Wartungsarbeiten ausgeführt werden.
In Abhängigkeit von der Außentemperatur müssen vor dem täglichen Erststart der Verlegemaschine folgende
Warmlaufzeiten unbedingt beachten eingehalten werden, bevor die erste Fahrbewegung durchgeführt wird.
●
Außentemperaturen über 10°C: 5 Min.
Damit ein sicherer und störungsfreier Betrieb der Verlegemaschine VM 401 gewährleistet ist, sind insbesondere
folgende täglichen Kontrollen durchzuführen:
Pos: 16 / 99 geräte spez. Module /PG1 Pflasterverl ege syst eme/VM 401 /für alle VM ´s_ Erstinbetr. nahm e/Flüssi gkeitstä nde pr üfen @ 3 \m od_12760025 062 89_1. doc @ 30623 @
Vor der Erstinbetriebnahme und generell vor jeder Inbetriebnahme müssen alle Flüssigkeitsfüllstände
(Kühlerflüssigkeit u. Motor – u. Hydrauliköl) kontrolliert und gegebenenfalls nachfüllen werden!
Pos: 17 /99 gerät espez. Module/ PG1 Pflast erverlegesy steme/ VM 401/5_T ägl. Kontr ollen_ VM 401 @ 3\m od_127 4191 680779_1. doc @ 30537 @ 2333333333
4.1
Tägliche Kontrollen
4.1.1
Kraftstoffkontrolle
●
Kontrolle anhand der Anzeige (1) in der Fahrerkabine (im
Dachbereich)
Abbildung 5/0
4.1.2
Motorölkontrolle
●
Verlegemaschine VM 401 muss auf absolut ebenem Boden
stehen.
●
Schloss (A) der Motorhaube öffnen, Motorhaube mittels
Handgriff nach hinten klappen. Abbildung 5/2
●
Ölmessstab (2) herausziehen.
●
Ölstand muss zwischen den beiden Markierungen liegen.
●
Bei zuwenig Öl, entsprechende Menge an Öl in Öleinfüllstutzen
(3) gießen.
●
Bei zuviel Öl, entsprechende Menge an Öl durch
Ölablassschraube am Boden des Motors ablassen.
Abbildung 5/2 und 5/3
18 / 51
Bedienung
●
Außentemperaturen unter 10°C: 10 Min.
Abbildung 5/0
Abbildung 5/1
V2
DE
