Einstellung Drehgeschwindigkeit Des Drehkopfes - probst VM-401-K Betriebsanleitung

Betriebsanleitung
VM-401-K/VM-401-MULTIMATIC
4.3.7

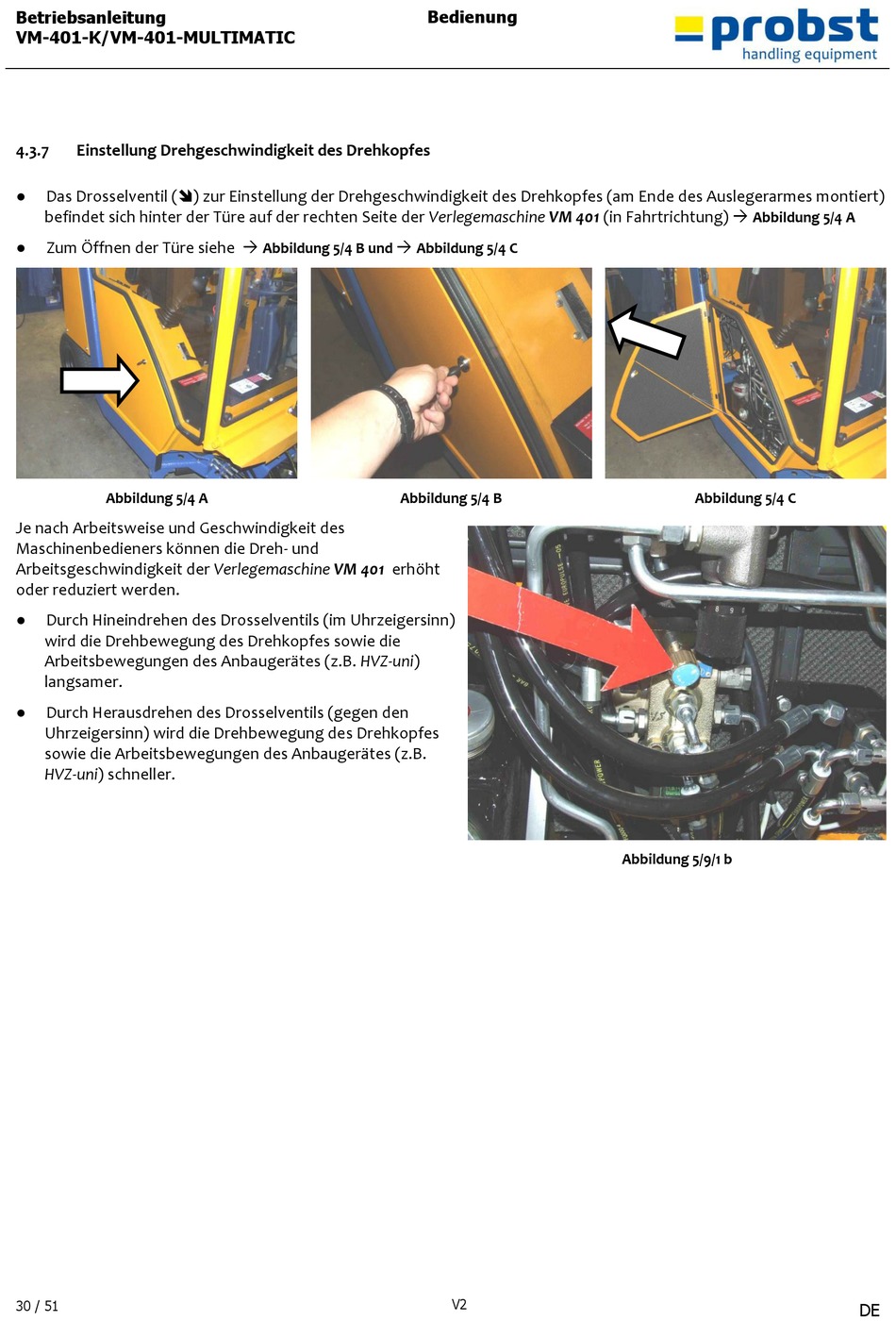

Einstellung Drehgeschwindigkeit des Drehkopfes

●
Das Drosselventil () zur Einstellung der Drehgeschwindigkeit des Drehkopfes (am Ende des Auslegerarmes montiert)
befindet sich hinter der Türe auf der rechten Seite der Verlegemaschine VM 401 (in Fahrtrichtung) 
● Zum Öffnen der Türe siehe 
Abbildung 5/4 A
Je nach Arbeitsweise und Geschwindigkeit des
Maschinenbedieners können die Dreh- und
Arbeitsgeschwindigkeit der Verlegemaschine VM 401 erhöht
oder reduziert werden.
●
Durch Hineindrehen des Drosselventils (im Uhrzeigersinn)
wird die Drehbewegung des Drehkopfes sowie die
Arbeitsbewegungen des Anbaugerätes (z.B. HVZ-uni)
langsamer.
●
Durch Herausdrehen des Drosselventils (gegen den
Uhrzeigersinn) wird die Drehbewegung des Drehkopfes
sowie die Arbeitsbewegungen des Anbaugerätes (z.B.
HVZ-uni) schneller.
Pos: 20 /= ===== ===== ===== ===== ===== ===== @ 0\m od8_1. doc @ 515 8 @
30 / 51
Bedienung

Abbildung 5/4 B und Abbildung 5/4 C
Abbildung 5/4 B
V2
Abbildung 5/4 A
Abbildung 5/4 C
Abbildung 5/9/1 b
DE
