Betriebsanleitung
VM-401-K/VM-401-MULTIMATIC
5.4.4

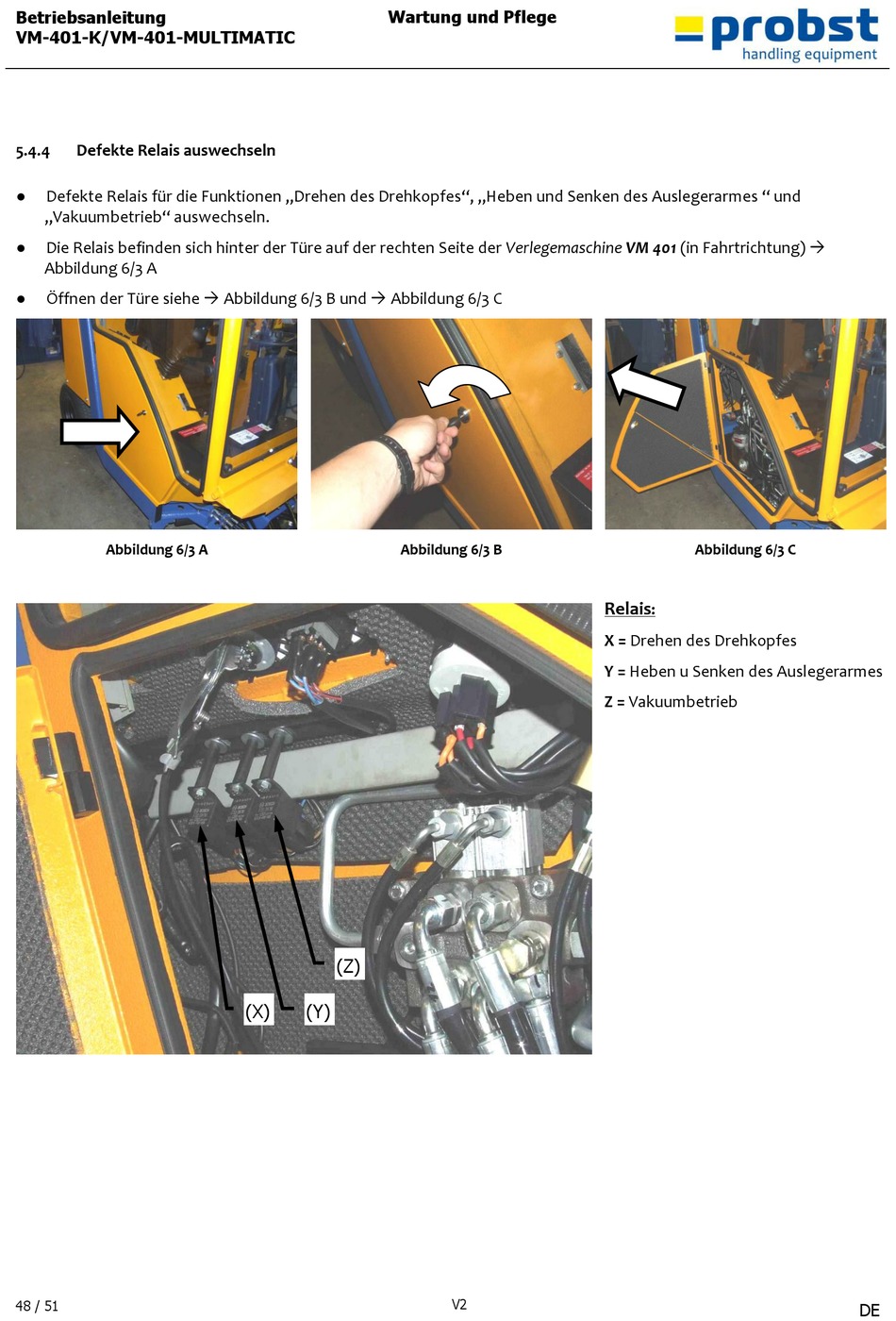

Defekte Relais auswechseln

●
Defekte Relais für die Funktionen „Drehen des Drehkopfes", „Heben und Senken des Auslegerarmes " und
„Vakuumbetrieb" auswechseln.
● Die Relais befinden sich hinter der Türe auf der rechten Seite der Verlegemaschine VM 401 (in Fahrtrichtung) 
Abbildung 6/3 A
● Öffnen der Türe siehe  Abbildung 6/3 B und  Abbildung 6/3 C
Abbildung 6/3 A
Pos: 33 /=== ===== ===== ===== ===== ===== === @ 0\mod8_1.doc @ 5158 @
48 / 51
Wartung und Pflege
Abbildung 6/3 B
(Z)
(X) (Y)
Relais
X = Drehen des Drehkopfes
Y = Heben u Senken des Auslegerarmes
Z = Vakuumbetrieb
V2
Abbildung 6/3 C
:
