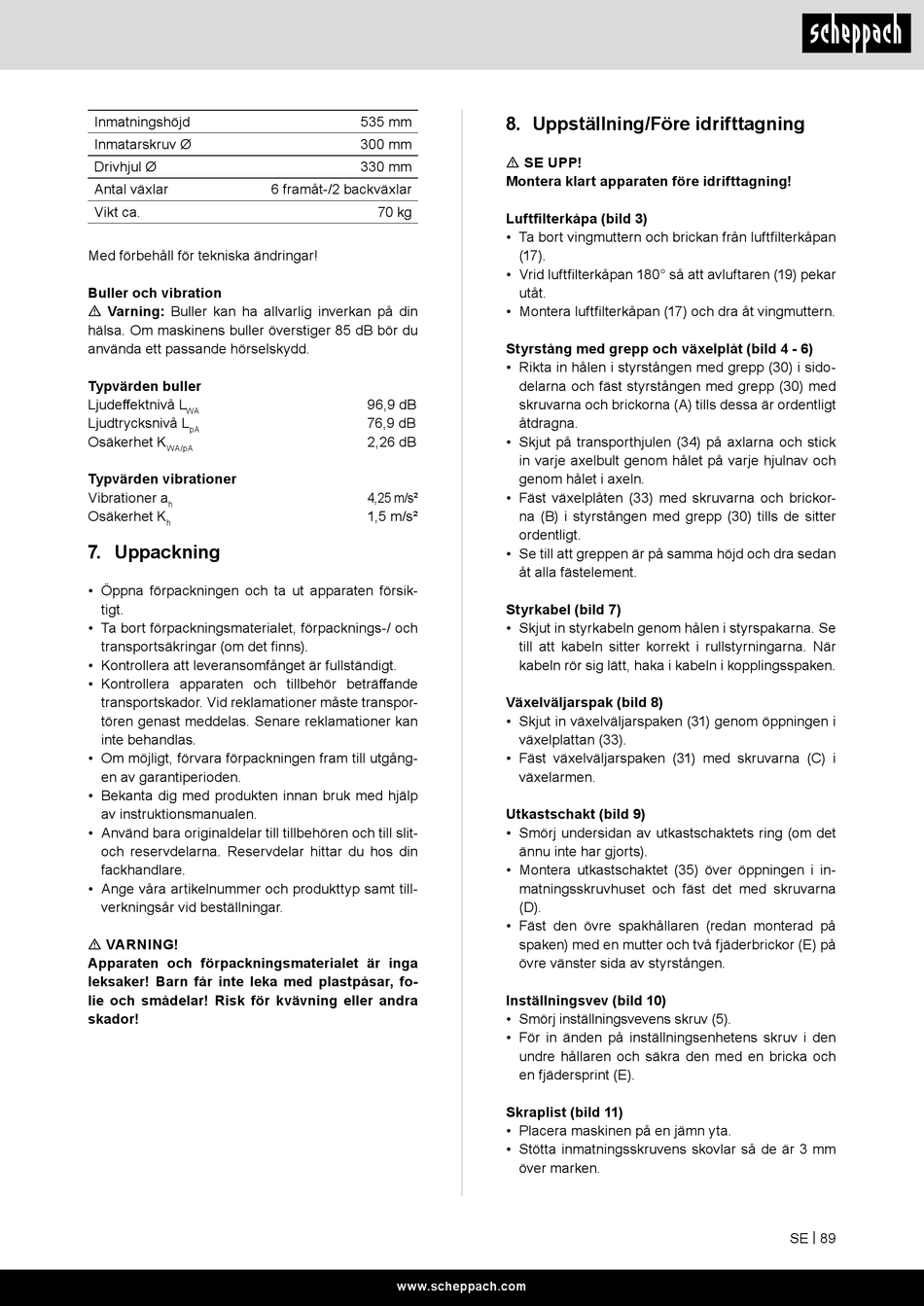

Scheppach ST570 Originalbetriebsanleitung Seite 89

Inmatningshöjd
Inmatarskruv Ø
Drivhjul Ø
Antal växlar
Vikt ca.
Med förbehåll för tekniska ändringar!
Buller och vibration
m Varning: Buller kan ha allvarlig inverkan på din
hälsa. Om maskinens buller överstiger 85 dB bör du
använda ett passande hörselskydd.
Typvärden buller
Ljudeffektnivå L
WA
Ljudtrycksnivå L
pA
Osäkerhet K
WA/pA
Typvärden vibrationer
Vibrationer a
h
Osäkerhet K
h
7. Uppackning
• Öppna förpackningen och ta ut apparaten försik-
tigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera apparaten och tillbehör beträffande
transportskador. Vid reklamationer måste transpor-
tören genast meddelas. Senare reklamationer kan
inte behandlas.
• Om möjligt, förvara förpackningen fram till utgång-
en av garantiperioden.
• Bekanta dig med produkten innan bruk med hjälp
av instruktionsmanualen.
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer och produkttyp samt till-
verkningsår vid beställningar.
m VARNING!
Apparaten och förpackningsmaterialet är inga
leksaker! Barn får inte leka med plastpåsar, fo-
lie och smådelar! Risk för kvävning eller andra
skador!
535 mm
300 mm
330 mm
6 framåt-/2 backväxlar
70 kg
96,9 dB
76,9 dB
2,26 dB
4,25 m/s²
1,5 m/s²
www.scheppach.com
8. Uppställning/Före idrifttagning
m SE UPP!
Montera klart apparaten före idrifttagning!
Luftfilterkåpa (bild 3)
• Ta bort vingmuttern och brickan från luftfilterkåpan
(17).
• Vrid luftfilterkåpan 180° så att avluftaren (19) pekar
utåt.
• Montera luftfilterkåpan (17) och dra åt vingmuttern.
Styrstång med grepp och växelplåt (bild 4 - 6)
• Rikta in hålen i styrstången med grepp (30) i sido-
delarna och fäst styrstången med grepp (30) med
skruvarna och brickorna (A) tills dessa är ordentligt
åtdragna.
• Skjut på transporthjulen (34) på axlarna och stick
in varje axelbult genom hålet på varje hjulnav och
genom hålet i axeln.
• Fäst växelplåten (33) med skruvarna och brickor-
na (B) i styrstången med grepp (30) tills de sitter
ordentligt.
• Se till att greppen är på samma höjd och dra sedan
åt alla fästelement.
Styrkabel (bild 7)
• Skjut in styrkabeln genom hålen i styrspakarna. Se
till att kabeln sitter korrekt i rullstyrningarna. När
kabeln rör sig lätt, haka i kabeln i kopplingsspaken.
Växelväljarspak (bild 8)
• Skjut in växelväljarspaken (31) genom öppningen i
växelplattan (33).
• Fäst växelväljarspaken (31) med skruvarna (C) i
växelarmen.
Utkastschakt (bild 9)
• Smörj undersidan av utkastschaktets ring (om det
ännu inte har gjorts).
• Montera utkastschaktet (35) över öppningen i in-
matningsskruvhuset och fäst det med skruvarna
(D).
• Fäst den övre spakhållaren (redan monterad på
spaken) med en mutter och två fjäderbrickor (E) på
övre vänster sida av styrstången.
Inställningsvev (bild 10)
• Smörj inställningsvevens skruv (5).
• För in änden på inställningsenhetens skruv i den
undre hållaren och säkra den med en bricka och
en fjädersprint (E).
Skraplist (bild 11)
• Placera maskinen på en jämn yta.
• Stötta inmatningsskruvens skovlar så de är 3 mm
över marken.
SE | 89
