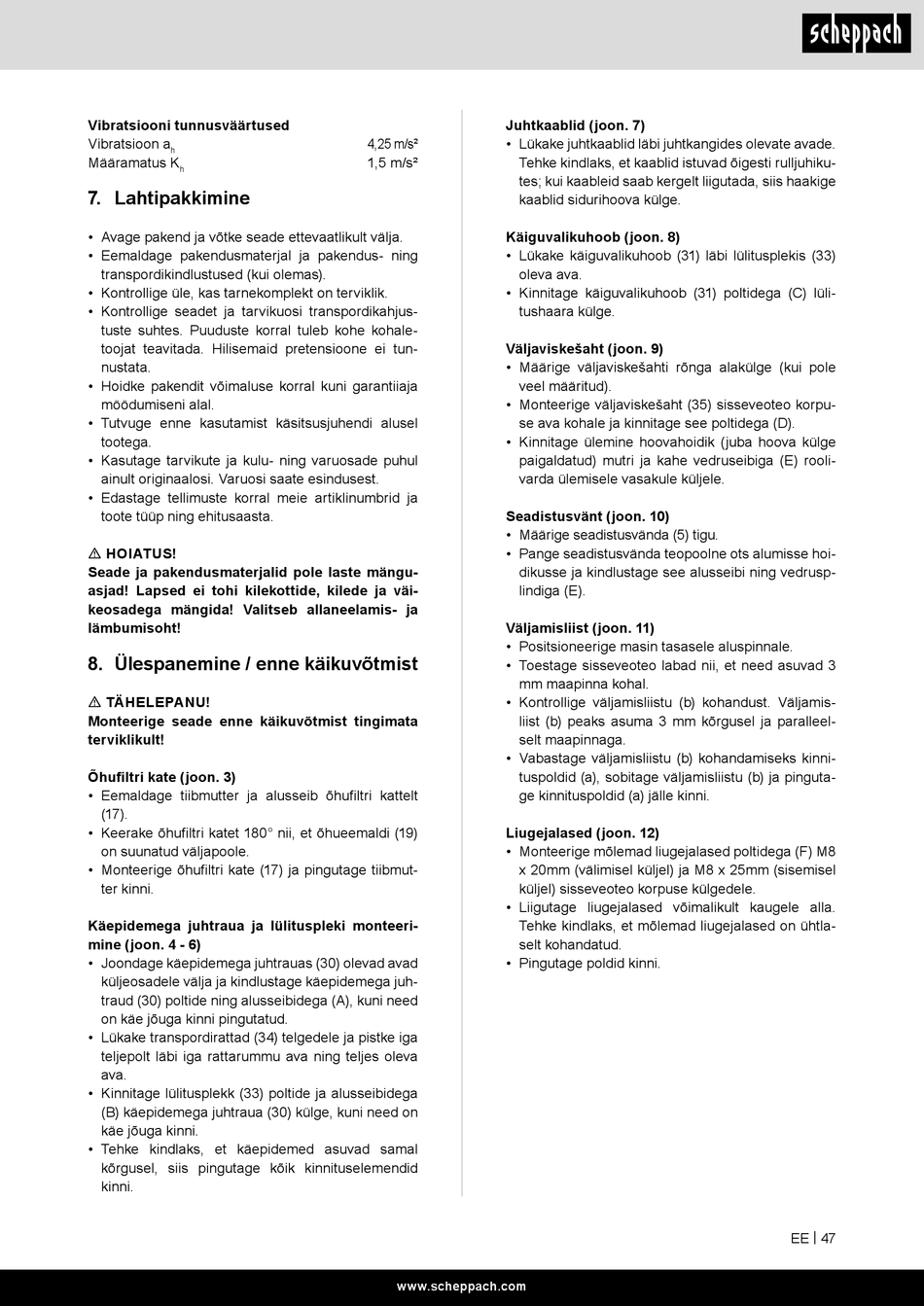

Vibratsiooni tunnusväärtused
Vibratsioon a
h
Määramatus K
h
7. Lahtipakkimine
• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpordikahjus-
tuste suhtes. Puuduste korral tuleb kohe kohale-
toojat teavitada. Hilisemaid pretensioone ei tun-
nustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel
tootega.
• Kasutage tarvikute ja kulu- ning varuosade puhul
ainult originaalosi. Varuosi saate esindusest.
• Edastage tellimuste korral meie artiklinumbrid ja
toote tüüp ning ehitusaasta.
m HOIATUS!
Seade ja pakendusmaterjalid pole laste mängu-
asjad! Lapsed ei tohi kilekottide, kilede ja väi-
keosadega mängida! Valitseb allaneelamis- ja
lämbumisoht!
8. Ülespanemine / enne käikuvõtmist
m TÄHELEPANU!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
Õhufiltri kate (joon. 3)
• Eemaldage tiibmutter ja alusseib õhufiltri kattelt
(17).
• Keerake õhufiltri katet 180° nii, et õhueemaldi (19)
on suunatud väljapoole.
• Monteerige õhufiltri kate (17) ja pingutage tiibmut-
ter kinni.
Käepidemega juhtraua ja lülituspleki monteeri-
mine (joon. 4 - 6)
• Joondage käepidemega juhtrauas (30) olevad avad
küljeosadele välja ja kindlustage käepidemega juh-
traud (30) poltide ning alusseibidega (A), kuni need
on käe jõuga kinni pingutatud.
• Lükake transpordirattad (34) telgedele ja pistke iga
teljepolt läbi iga rattarummu ava ning teljes oleva
ava.
• Kinnitage lülitusplekk (33) poltide ja alusseibidega
(B) käepidemega juhtraua (30) külge, kuni need on
käe jõuga kinni.
• Tehke kindlaks, et käepidemed asuvad samal
kõrgusel, siis pingutage kõik kinnituselemendid
kinni.
Juhtkaablid (joon. 7)
4,25 m/s²
• Lükake juhtkaablid läbi juhtkangides olevate avade.
1,5 m/s²
Tehke kindlaks, et kaablid istuvad õigesti rulljuhiku-
tes; kui kaableid saab kergelt liigutada, siis haakige
kaablid sidurihoova külge.
Käiguvalikuhoob (joon. 8)
• Lükake käiguvalikuhoob (31) läbi lülitusplekis (33)
oleva ava.
• Kinnitage käiguvalikuhoob (31) poltidega (C) lüli-
tushaara külge.
Väljaviskešaht (joon. 9)
• Määrige väljaviskešahti rõnga alakülge (kui pole
veel määritud).
• Monteerige väljaviskešaht (35) sisseveoteo korpu-
se ava kohale ja kinnitage see poltidega (D).
• Kinnitage ülemine hoovahoidik (juba hoova külge
paigaldatud) mutri ja kahe vedruseibiga (E) rooli-
varda ülemisele vasakule küljele.
Seadistusvänt (joon. 10)
• Määrige seadistusvända (5) tigu.
• Pange seadistusvända teopoolne ots alumisse hoi-
dikusse ja kindlustage see alusseibi ning vedrusp-
lindiga (E).
Väljamisliist (joon. 11)
• Positsioneerige masin tasasele aluspinnale.
• Toestage sisseveoteo labad nii, et need asuvad 3
mm maapinna kohal.
• Kontrollige väljamisliistu (b) kohandust. Väljamis-
liist (b) peaks asuma 3 mm kõrgusel ja paralleel-
selt maapinnaga.
• Vabastage väljamisliistu (b) kohandamiseks kinni-
tuspoldid (a), sobitage väljamisliistu (b) ja pinguta-
ge kinnituspoldid (a) jälle kinni.
Liugejalased (joon. 12)
• Monteerige mõlemad liugejalased poltidega (F) M8
x 20mm (välimisel küljel) ja M8 x 25mm (sisemisel
küljel) sisseveoteo korpuse külgedele.
• Liigutage liugejalased võimalikult kaugele alla.
Tehke kindlaks, et mõlemad liugejalased on ühtla-
selt kohandatud.
• Pingutage poldid kinni.
www.scheppach.com
EE | 47
