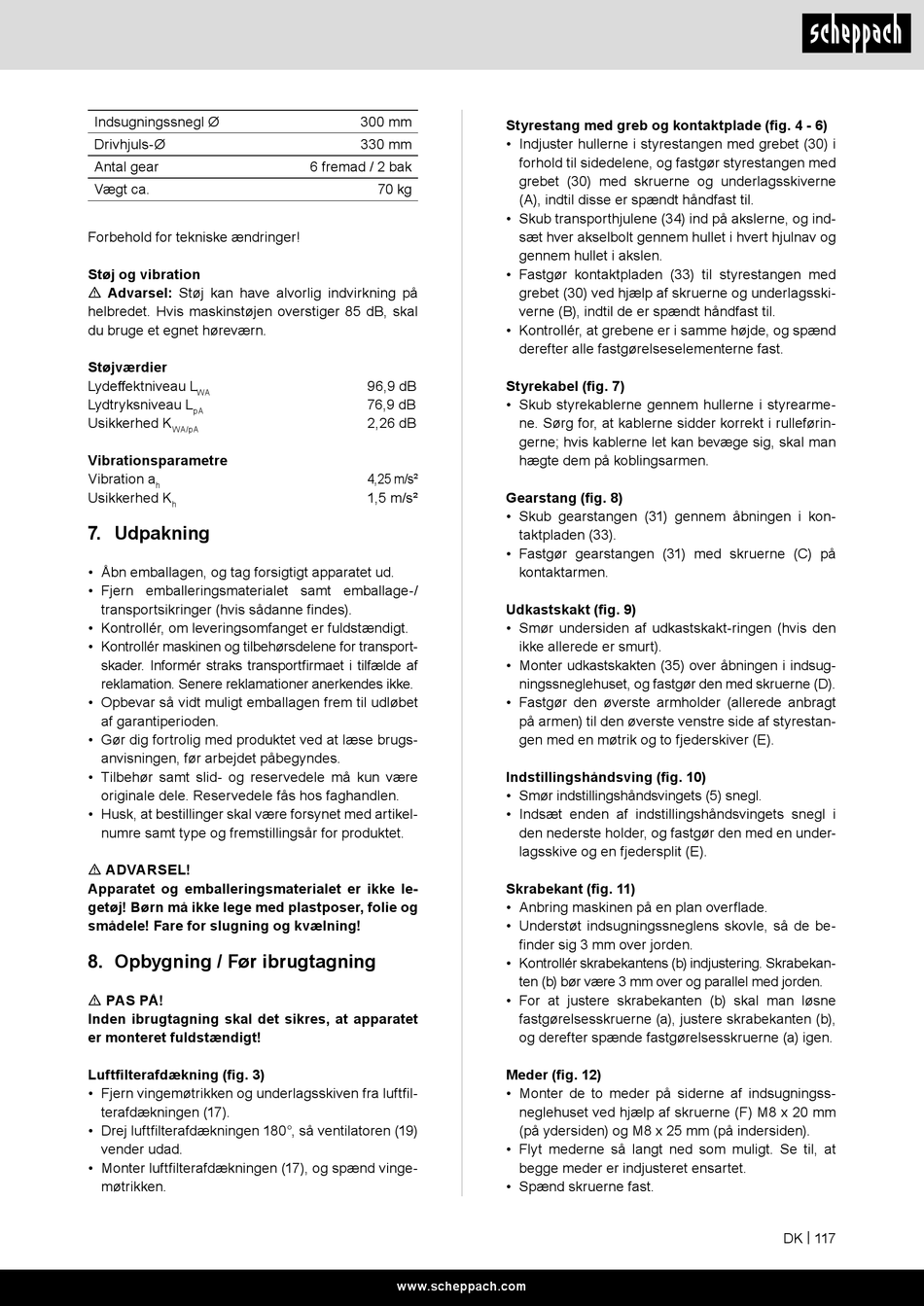

Indsugningssnegl Ø
Drivhjuls-Ø
Antal gear
Vægt ca.
Forbehold for tekniske ændringer!
Støj og vibration
m Advarsel: Støj kan have alvorlig indvirkning på
helbredet. Hvis maskinstøjen overstiger 85 dB, skal
du bruge et egnet høreværn.
Støjværdier
Lydeffektniveau L
WA
Lydtryksniveau L
pA
Usikkerhed K
WA/pA
Vibrationsparametre
Vibration a
h
Usikkerhed K
h

7. Udpakning

• Åbn emballagen, og tag forsigtigt apparatet ud.
• Fjern emballeringsmaterialet samt emballage-/
transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transport-
skader. Informér straks transportfirmaet i tilfælde af
reklamation. Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet
af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugs-
anvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være
originale dele. Reservedele fås hos faghandlen.
• Husk, at bestillinger skal være forsynet med artikel-
numre samt type og fremstillingsår for produktet.
m ADVARSEL!
Apparatet og emballeringsmaterialet er ikke le-
getøj! Børn må ikke lege med plastposer, folie og
smådele! Fare for slugning og kvælning!
8. Opbygning / Før ibrugtagning
m PAS PÅ!
Inden ibrugtagning skal det sikres, at apparatet
er monteret fuldstændigt!
Luftfilterafdækning (fig. 3)
• Fjern vingemøtrikken og underlagsskiven fra luftfil-
terafdækningen (17).
• Drej luftfilterafdækningen 180°, så ventilatoren (19)
vender udad.
• Monter luftfilterafdækningen (17), og spænd vinge-
møtrikken.
300 mm
330 mm
6 fremad / 2 bak
70 kg
96,9 dB
76,9 dB
2,26 dB
4,25 m/s²
1,5 m/s²
www.scheppach.com
Styrestang med greb og kontaktplade (fig. 4 - 6)
• Indjuster hullerne i styrestangen med grebet (30) i
forhold til sidedelene, og fastgør styrestangen med
grebet (30) med skruerne og underlagsskiverne
(A), indtil disse er spændt håndfast til.
• Skub transporthjulene (34) ind på akslerne, og ind-
sæt hver akselbolt gennem hullet i hvert hjulnav og
gennem hullet i akslen.
• Fastgør kontaktpladen (33) til styrestangen med
grebet (30) ved hjælp af skruerne og underlagsski-
verne (B), indtil de er spændt håndfast til.
• Kontrollér, at grebene er i samme højde, og spænd
derefter alle fastgørelseselementerne fast.
Styrekabel (fig. 7)
• Skub styrekablerne gennem hullerne i styrearme-
ne. Sørg for, at kablerne sidder korrekt i rulleførin-
gerne; hvis kablerne let kan bevæge sig, skal man
hægte dem på koblingsarmen.
Gearstang (fig. 8)
• Skub gearstangen (31) gennem åbningen i kon-
taktpladen (33).
• Fastgør gearstangen (31) med skruerne (C) på
kontaktarmen.
Udkastskakt (fig. 9)
• Smør undersiden af udkastskakt-ringen (hvis den
ikke allerede er smurt).
• Monter udkastskakten (35) over åbningen i indsug-
ningssneglehuset, og fastgør den med skruerne (D).
• Fastgør den øverste armholder (allerede anbragt
på armen) til den øverste venstre side af styrestan-
gen med en møtrik og to fjederskiver (E).
Indstillingshåndsving (fig. 10)
• Smør indstillingshåndsvingets (5) snegl.
• Indsæt enden af indstillingshåndsvingets snegl i
den nederste holder, og fastgør den med en under-
lagsskive og en fjedersplit (E).
Skrabekant (fig. 11)
• Anbring maskinen på en plan overflade.
• Understøt indsugningssneglens skovle, så de be-
finder sig 3 mm over jorden.
• Kontrollér skrabekantens (b) indjustering. Skrabekan-
ten (b) bør være 3 mm over og parallel med jorden.
• For at justere skrabekanten (b) skal man løsne
fastgørelsesskruerne (a), justere skrabekanten (b),
og derefter spænde fastgørelsesskruerne (a) igen.
Meder (fig. 12)
• Monter de to meder på siderne af indsugningss-
neglehuset ved hjælp af skruerne (F) M8 x 20 mm
(på ydersiden) og M8 x 25 mm (på indersiden).
• Flyt mederne så langt ned som muligt. Se til, at
begge meder er indjusteret ensartet.
• Spænd skruerne fast.
