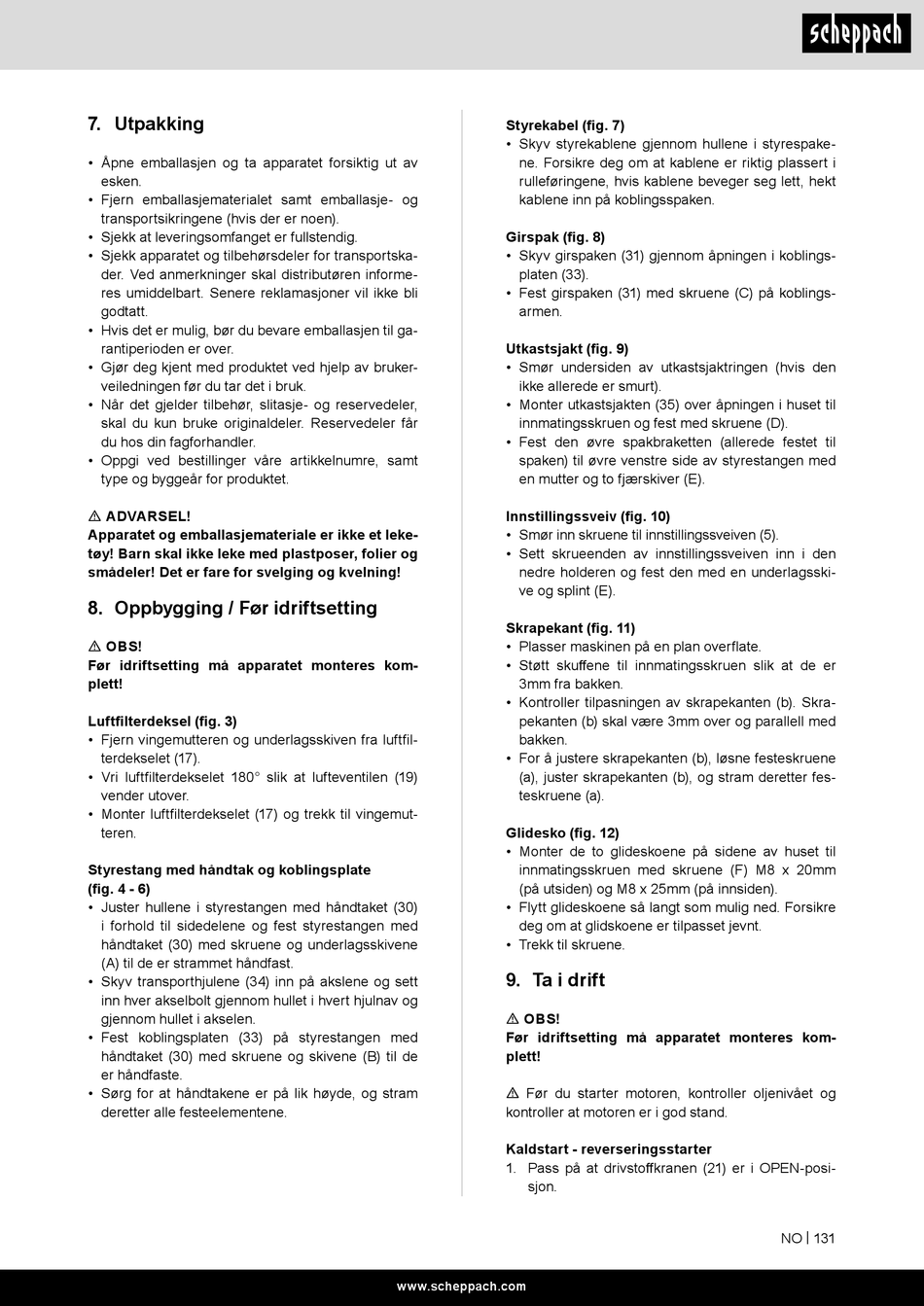

7. Utpakking
• Åpne emballasjen og ta apparatet forsiktig ut av
esken.
• Fjern emballasjematerialet samt emballasje- og
transportsikringene (hvis der er noen).
• Sjekk at leveringsomfanget er fullstendig.
• Sjekk apparatet og tilbehørsdeler for transportska-
der. Ved anmerkninger skal distributøren informe-
res umiddelbart. Senere reklamasjoner vil ikke bli
godtatt.
• Hvis det er mulig, bør du bevare emballasjen til ga-
rantiperioden er over.
• Gjør deg kjent med produktet ved hjelp av bruker-
veiledningen før du tar det i bruk.
• Når det gjelder tilbehør, slitasje- og reservedeler,
skal du kun bruke originaldeler. Reservedeler får
du hos din fagforhandler.
• Oppgi ved bestillinger våre artikkelnumre, samt
type og byggeår for produktet.
m ADVARSEL!
Apparatet og emballasjemateriale er ikke et leke-
tøy! Barn skal ikke leke med plastposer, folier og
smådeler! Det er fare for svelging og kvelning!
8. Oppbygging / Før idriftsetting
m OBS!
Før idriftsetting må apparatet monteres kom-
plett!
Luftfilterdeksel (fig. 3)
• Fjern vingemutteren og underlagsskiven fra luftfil-
terdekselet (17).
• Vri luftfilterdekselet 180° slik at lufteventilen (19)
vender utover.
• Monter luftfilterdekselet (17) og trekk til vingemut-
teren.
Styrestang med håndtak og koblingsplate
(fig. 4 - 6)
• Juster hullene i styrestangen med håndtaket (30)
i forhold til sidedelene og fest styrestangen med
håndtaket (30) med skruene og underlagsskivene
(A) til de er strammet håndfast.
• Skyv transporthjulene (34) inn på akslene og sett
inn hver akselbolt gjennom hullet i hvert hjulnav og
gjennom hullet i akselen.
• Fest koblingsplaten (33) på styrestangen med
håndtaket (30) med skruene og skivene (B) til de
er håndfaste.
• Sørg for at håndtakene er på lik høyde, og stram
deretter alle festeelementene.
Styrekabel (fig. 7)
• Skyv styrekablene gjennom hullene i styrespake-
ne. Forsikre deg om at kablene er riktig plassert i
rulleføringene, hvis kablene beveger seg lett, hekt
kablene inn på koblingsspaken.
Girspak (fig. 8)
• Skyv girspaken (31) gjennom åpningen i koblings-
platen (33).
• Fest girspaken (31) med skruene (C) på koblings-
armen.
Utkastsjakt (fig. 9)
• Smør undersiden av utkastsjaktringen (hvis den
ikke allerede er smurt).
• Monter utkastsjakten (35) over åpningen i huset til
innmatingsskruen og fest med skruene (D).
• Fest den øvre spakbraketten (allerede festet til
spaken) til øvre venstre side av styrestangen med
en mutter og to fjærskiver (E).
Innstillingssveiv (fig. 10)
• Smør inn skruene til innstillingssveiven (5).
• Sett skrueenden av innstillingssveiven inn i den
nedre holderen og fest den med en underlagsski-
ve og splint (E).
Skrapekant (fig. 11)
• Plasser maskinen på en plan overflate.
• Støtt skuffene til innmatingsskruen slik at de er
3mm fra bakken.
• Kontroller tilpasningen av skrapekanten (b). Skra-
pekanten (b) skal være 3mm over og parallell med
bakken.
• For å justere skrapekanten (b), løsne festeskruene
(a), juster skrapekanten (b), og stram deretter fes-
teskruene (a).
Glidesko (fig. 12)
• Monter de to glideskoene på sidene av huset til
innmatingsskruen med skruene (F) M8 x 20mm
(på utsiden) og M8 x 25mm (på innsiden).
• Flytt glideskoene så langt som mulig ned. Forsikre
deg om at glidskoene er tilpasset jevnt.
• Trekk til skruene.
9. Ta i drift
m OBS!
Før idriftsetting må apparatet monteres kom-
plett!
m Før du starter motoren, kontroller oljenivået og
kontroller at motoren er i god stand.
Kaldstart - reverseringsstarter
1. Pass på at drivstoffkranen (21) er i OPEN-posi-
sjon.
