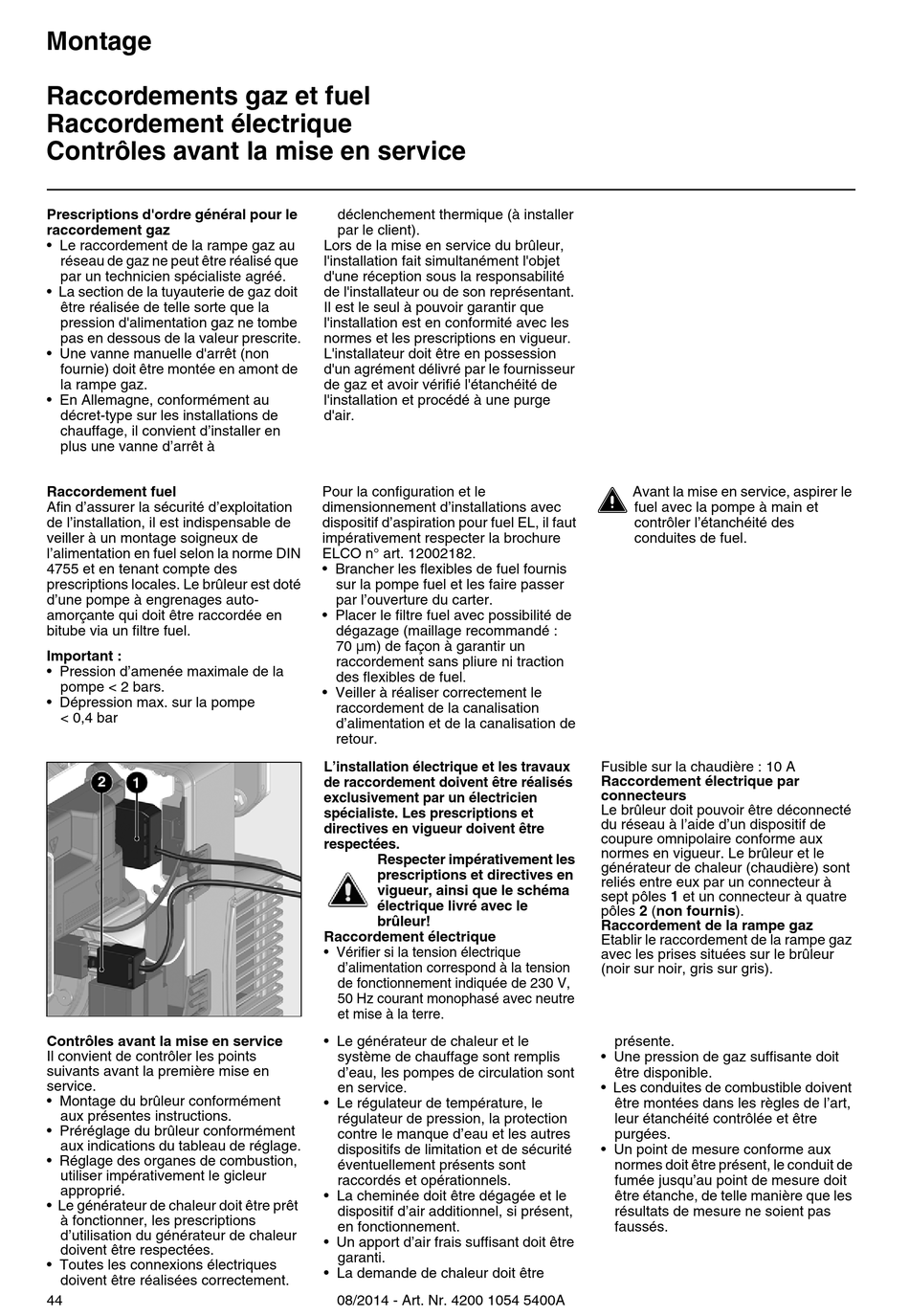

Montage

Raccordements gaz et fuel

Raccordement électrique
Contrôles avant la mise en service
Prescriptions d'ordre général pour le
raccordement gaz
• Le raccordement de la rampe gaz au
réseau de gaz ne peut être réalisé que
par un technicien spécialiste agréé.
• La section de la tuyauterie de gaz doit
être réalisée de telle sorte que la
pression d'alimentation gaz ne tombe
pas en dessous de la valeur prescrite.
• Une vanne manuelle d'arrêt (non
fournie) doit être montée en amont de
la rampe gaz.
• En Allemagne, conformément au
décret-type sur les installations de
chauffage, il convient d'installer en
plus une vanne d'arrêt à
Raccordement fuel
Afin d'assurer la sécurité d'exploitation
de l'installation, il est indispensable de
veiller à un montage soigneux de
l'alimentation en fuel selon la norme DIN
4755 et en tenant compte des
prescriptions locales. Le brûleur est doté
d'une pompe à engrenages auto-
amorçante qui doit être raccordée en
bitube via un filtre fuel.
Important :
• Pression d'amenée maximale de la
pompe < 2 bars.
• Dépression max. sur la pompe
< 0,4 bar
Contrôles avant la mise en service
Il convient de contrôler les points
suivants avant la première mise en
service.
• Montage du brûleur conformément
aux présentes instructions.
• Préréglage du brûleur conformément
aux indications du tableau de réglage.
• Réglage des organes de combustion,
utiliser impérativement le gicleur
approprié.
• Le générateur de chaleur doit être prêt
à fonctionner, les prescriptions
d'utilisation du générateur de chaleur
doivent être respectées.
• Toutes les connexions électriques
doivent être réalisées correctement.
44
déclenchement thermique (à installer
par le client).
Lors de la mise en service du brûleur,
l'installation fait simultanément l'objet
d'une réception sous la responsabilité
de l'installateur ou de son représentant.
Il est le seul à pouvoir garantir que
l'installation est en conformité avec les
normes et les prescriptions en vigueur.
L'installateur doit être en possession
d'un agrément délivré par le fournisseur
de gaz et avoir vérifié l'étanchéité de
l'installation et procédé à une purge
d'air.
Pour la configuration et le
dimensionnement d'installations avec
dispositif d'aspiration pour fuel EL, il faut
impérativement respecter la brochure
ELCO n° art. 12002182.
• Brancher les flexibles de fuel fournis
sur la pompe fuel et les faire passer
par l'ouverture du carter.
• Placer le filtre fuel avec possibilité de
dégazage (maillage recommandé :
70 μm) de façon à garantir un
raccordement sans pliure ni traction
des flexibles de fuel.
• Veiller à réaliser correctement le
raccordement de la canalisation
d'alimentation et de la canalisation de
retour.
L'installation électrique et les travaux
de raccordement doivent être réalisés
exclusivement par un électricien
spécialiste. Les prescriptions et
directives en vigueur doivent être
respectées.
Respecter impérativement les
prescriptions et directives en
vigueur, ainsi que le schéma
électrique livré avec le
brûleur!
Raccordement électrique
• Vérifier si la tension électrique
d'alimentation correspond à la tension
de fonctionnement indiquée de 230 V,
50 Hz courant monophasé avec neutre
et mise à la terre.
• Le générateur de chaleur et le
système de chauffage sont remplis
d'eau, les pompes de circulation sont
en service.
• Le régulateur de température, le
régulateur de pression, la protection
contre le manque d'eau et les autres
dispositifs de limitation et de sécurité
éventuellement présents sont
raccordés et opérationnels.
• La cheminée doit être dégagée et le
dispositif d'air additionnel, si présent,
en fonctionnement.
• Un apport d'air frais suffisant doit être
garanti.
• La demande de chaleur doit être
08/2014 - Art. Nr. 4200 1054 5400A

Avant la mise en service, aspirer le
fuel avec la pompe à main et
contrôler l'étanchéité des
conduites de fuel.
Fusible sur la chaudière : 10 A
Raccordement électrique par
connecteurs
Le brûleur doit pouvoir être déconnecté
du réseau à l'aide d'un dispositif de
coupure omnipolaire conforme aux
normes en vigueur. Le brûleur et le
générateur de chaleur (chaudière) sont
reliés entre eux par un connecteur à
sept pôles 1 et un connecteur à quatre
pôles 2 (non fournis).
Raccordement de la rampe gaz
Etablir le raccordement de la rampe gaz
avec les prises situées sur le brûleur
(noir sur noir, gris sur gris).
présente.
• Une pression de gaz suffisante doit
être disponible.
• Les conduites de combustible doivent
être montées dans les règles de l'art,
leur étanchéité contrôlée et être
purgées.
• Un point de mesure conforme aux
normes doit être présent, le conduit de
fumée jusqu'au point de mesure doit
être étanche, de telle manière que les
résultats de mesure ne soient pas
faussés.
