5.12 Beidseitiges gleichzeitiges Schweißen, Synchronisationsarten
Diese Funktion ist wichtig, wenn mit zwei Stromquellen beidseitig, gleichzeitig geschweißt werden soll,
wie es z.B. bei dicken Aluminiumwerkstoffen in Position PF manchmal vorkommt. Es wird dadurch
sichergestellt, dass beim Wechselstrom die Plus- und Minuspolphasen an beiden Stromquellen
gleichzeitig auftreten und sich die Lichtbögen deshalb nicht gegenseitig negativ beeinflussen.
5.12.1 Synchronisation über Netzspannung (50 Hz / 60 Hz)
Diese Anwendung beschreibt zwei Synchronisationsarten:
• Synchronisation zwischen einem Gerät der Baureihe Tetrix und einem Wettbewerbsgerät.
• Synchronisation zwischen zwei Geräten der Baureihe Tetrix.
Phasenfolgen und Drehfelder der Versorgungsspannungen müssen für beide
Schweißgeräte identisch sein!
Stimmen diese nicht überein, wird die Energieeinbringung ins Schweißbad gestört.
Mit dem „Drehschalter Umschaltung Phasenfolge" kann in diesem Fall die Phasendifferenz in
60° Schritten ausgeglichen werden (0°, 60°, 120°, 180°, 240° und 300°).
Ein optimaler Phasenausgleich zeigt direkt ein besseres Schweißergebnis.

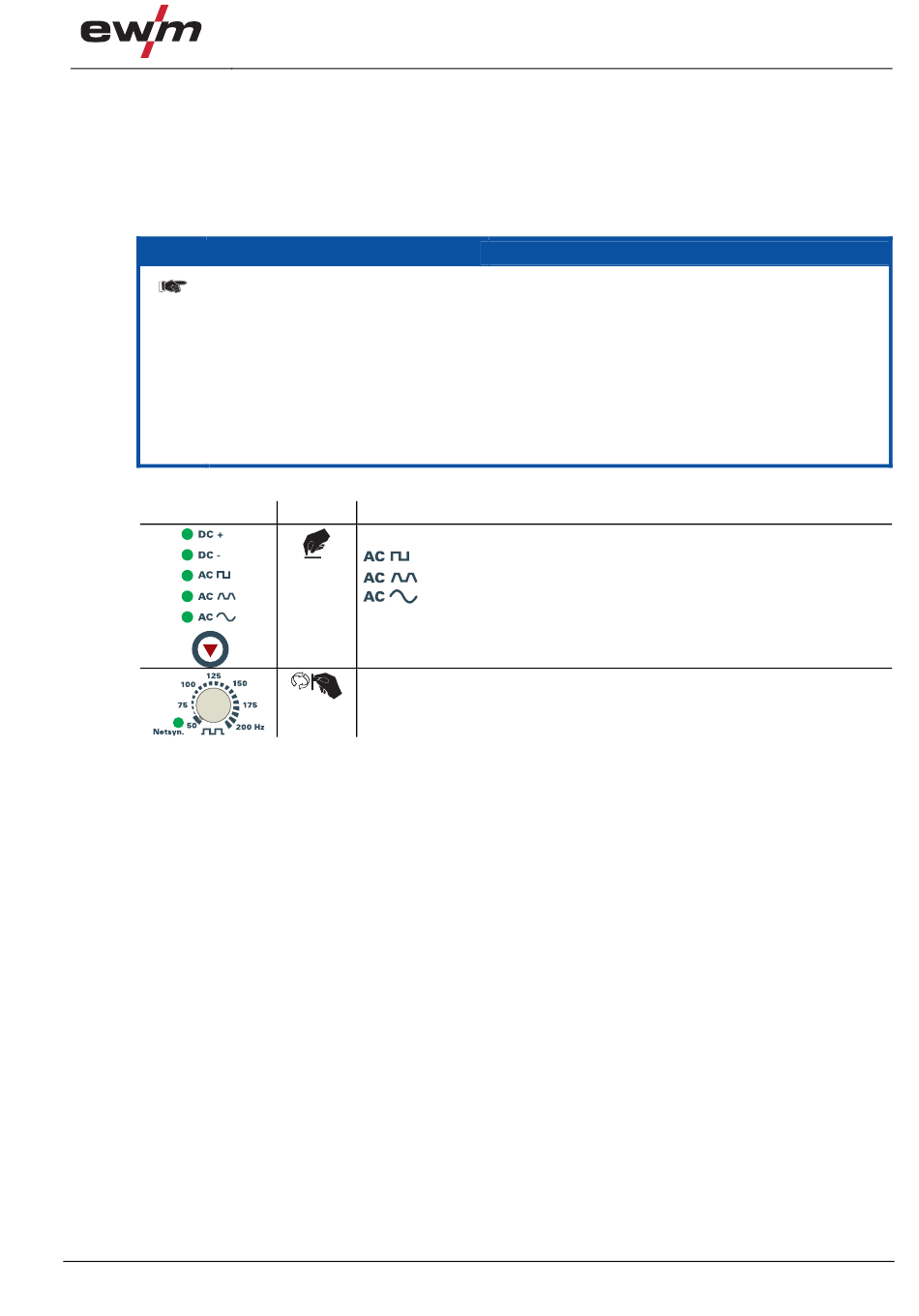

5.12.1.1 Anwahl und Einstellung

Bedienelement
099-004876-EW500
11.07.2011
Beidseitiges gleichzeitiges Schweißen, Synchronisationsarten
Aktion Ergebnis
Wechselstromschweißen mit entsprechendem Stromverlauf wählen
rechteckiger Stromverlauf
trapezförmiger Stromverlauf
sinusförmiger Stromverlauf
Drehknopf "Wechselstromfrequenz (WIG-AC) auf Linksanschlag drehen
Signalleuchte Netsyn. leuchtet.
Aufbau und Funktion
