Inbetriebnahme
Beidseitiges gleichzeitiges Schweißen, Synchronisationsarten
6.8.2 Anschluß Werkstückleitung
• Kabelstecker der Werkstückleitung entweder in die Anschlußbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
Die Schweißstrompolarität kann an der Gerätesteuerung umgeschaltet werden
(siehe Kapitel "Funktionsbeschreibung - Umschaltung der Schweißstrompolarität").
6.9 Beidseitiges gleichzeitiges Schweißen, Synchronisationsarten
Diese Funktion ist wichtig, wenn mit zwei Schweißern beidseitig gleichzeitig geschweißt werden soll, wie
es z.B. bei dicken Aluminiumwerkstoffen in Position PF manchmal vorkommt. Es wird dadurch
sichergestellt, daß beim Wechselstrom die Plus- und Minuspolphasen an beiden Stromquellen
gleichzeitig auftreten und sich die Lichtbögen deshalb nicht gegenseitig negativ beeinflussen.
6.9.1 Synchronisation über Netzspannung (50Hz / 60Hz)
Diese Anwendung beschreibt zwei Synchronisationsarten:
• Synchronisation zwischen einem Gerät der Baureihe TETRIX und einem Wettbewerbsgerät.
• Synchronisation zwischen zwei Geräten der Baureihe TETRIX.
Phasenfolgen und Drehfelder der Versorgungsspannungen müssen für beide Schweißgeräte
identisch sein! Es besteht auch die Möglichkeit die Option "TSyn1" (Zubehör) nachträglich in ein
Gerät zu installieren (Drehschalter auf Geräterückseite). Mit diesem Drehschalter kann die
Phasenfolge beliebig eingestellt und für die Schweißaufgabe optimiert werden.
Alle Schweißparameter (außer Frequenz, 50Hz / 60Hz fest) werden getrennt voneinander
eingestellt.

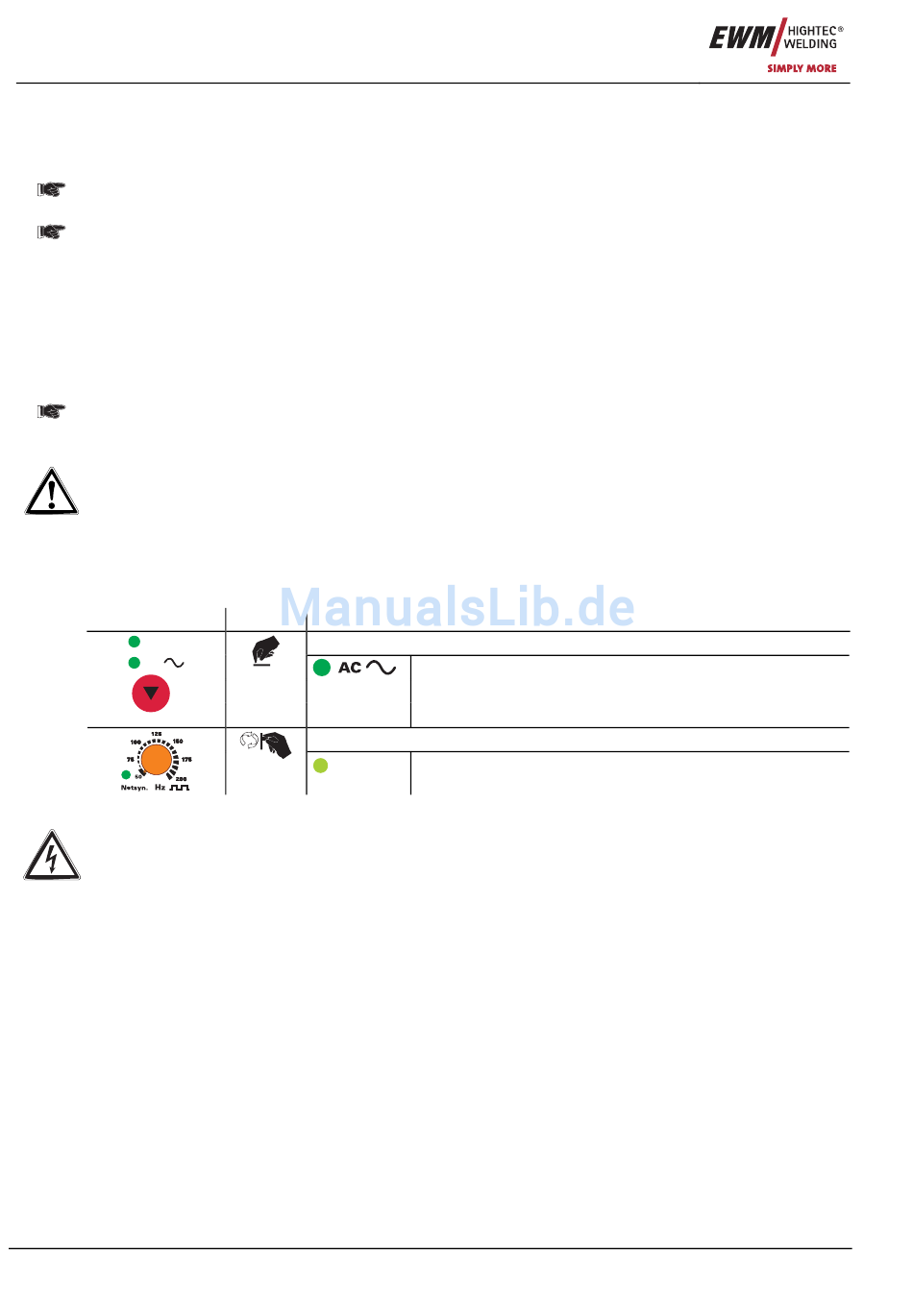

6.9.1.1

Anwahl und Einstellung

Bedienelement
DC
AC
6.10

PC-Schnittstelle

Die Verbindung Schweißgerät/PC darf immer nur mit Interface SECINT X10USB erfolgen
Das Interface SECINT X10USB muss möglichst nah am PC angeschlossen werden!
(Nichtbeachten kann zur Zerstörung des PC durch Hochfrequenz-Zündimpulse führen)
Betriebsanleitung "PC300.NET" beachten!
68
Aktion Ergebnis
Auswahl Schweißstrompolarität
Einstellung Wechselstromfrequenz
Netsyn.
Wechselstromschweißen
Drehknopf auf Linksanschlag drehen (Signalleuchte
leuchtet).
Art. Nr.: 099-004876-EWM00
