MIG/MAG-Schweißen
5.7.5
MIG/MAG-Arbeitspunkt
Der Arbeitspunkt (Schweißleistung) wird nach dem Prinzip der MIG/MAG-Einknopfbedienung
vorgegeben, d. h. der Anwender muss zur Vorgabe seines Arbeitspunktes z. B. nur die gewünschte
Drahtgeschwindigkeit einstellen und das digitale System errechnet die optimalen Werte für Schweißstrom
und -spannung (Arbeitspunkt).
Die Einstellung des Arbeitspunktes kann auch von Zubehörkomponenten wie Fernsteller,
Schweißbrenner usw. vorgegeben werden.
5.7.5.1
Anwahl der Anzeigeeinheit
Der Arbeitspunkt (Schweißleistung) kann als Schweißstrom, Materialdicke oder Drahtgeschwindigkeit
angezeigt werden.
Am Schweißgerät mit Steuerung M3.19
Bedienelement
Am Drahtvorschubgerät mit Steuerung M3.70
Bedienelement
Anwendungsbeispiel
Sie müssen Aluminium schweißen (Material= AlMg, Gas= Ar 100%, Drahtdurchmesser= 1,2 mm und 5
mm Materialdicke), haben keine Vorgaben und kennen nicht die notwendigen Einstellungen z. B. für die
Drahtgeschwindigkeit.
Anzeige auf Materialdicke umschalten. Arbeitspunkt auf 5 mm einstellen.
Das entspricht einer Drahtgeschwindigkeit von 8,4 m/min.
5.7.5.2
Arbeitspunkteinstellung über Materialdicke
Die Einstellungen werden an der Drahtvorschubgerätesteuerung vorgenommen!
Im Folgenden wird beispielhaft zur Arbeitspunkteinstellung die Einstellung über den Parameter
Blechdicke aufgeführt.

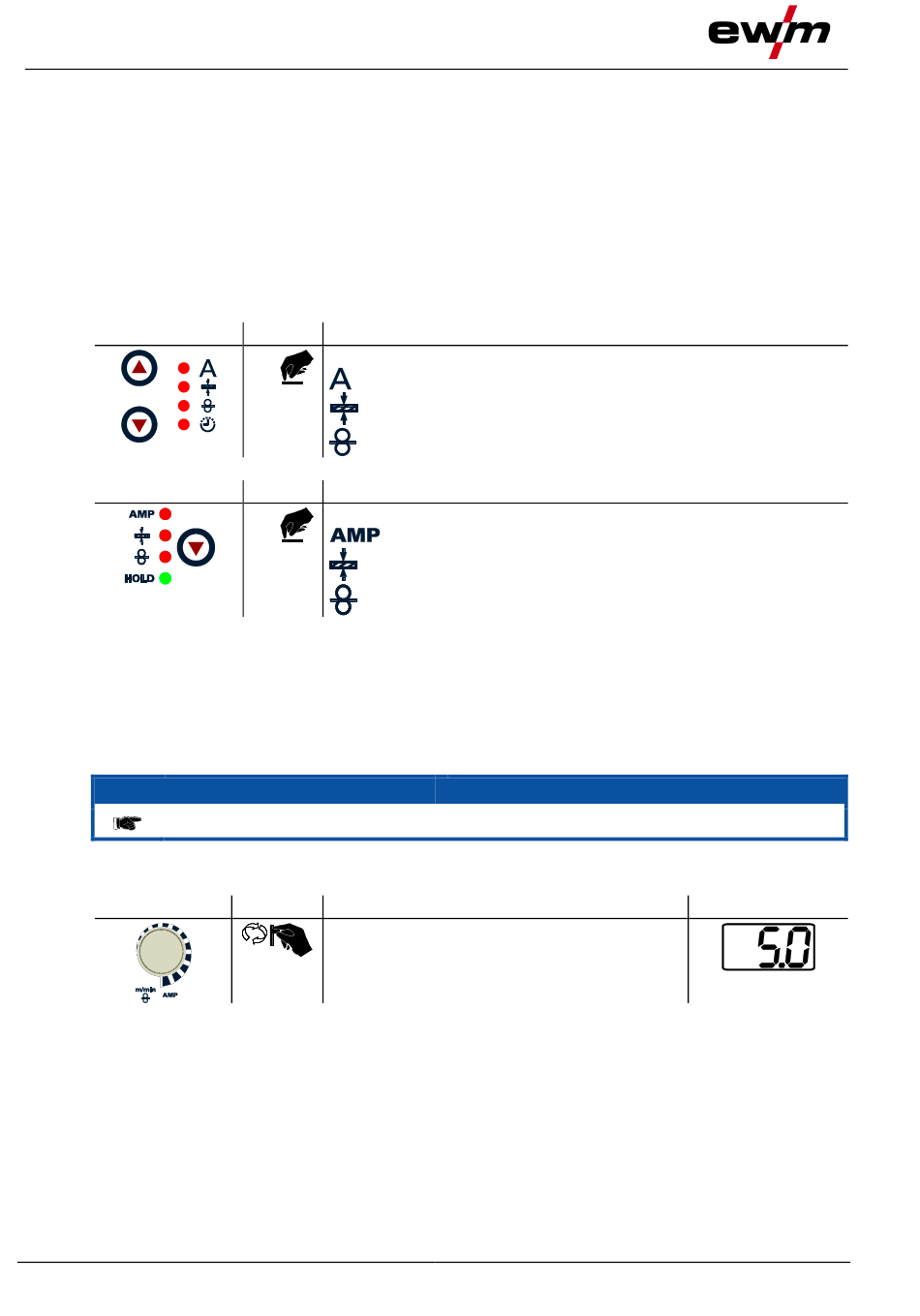

Bedienelement
40
Aktion
Ergebnis
Umschalten der Anzeige zwischen:
n x
Schweißstrom,
Materialdicke,
Drahtgeschwindigkeit
Aktion
Ergebnis
Umschalten derAnzeige zwischen:
n x
Schweißstrom,
Materialdicke,
Drahtgeschwindigkeit
Aktion
Ergebnis
Schweißleistung über den Parameter Blechdicke
erhöhen, bzw. verringern.
Anzeigebeispiel: 5,0 mm
HINWEIS
Anzeige
099-004845-EW500
14.01.2014
