Aufbau und Funktion
WIG-Schweißen
Pos. Symbol
8
9

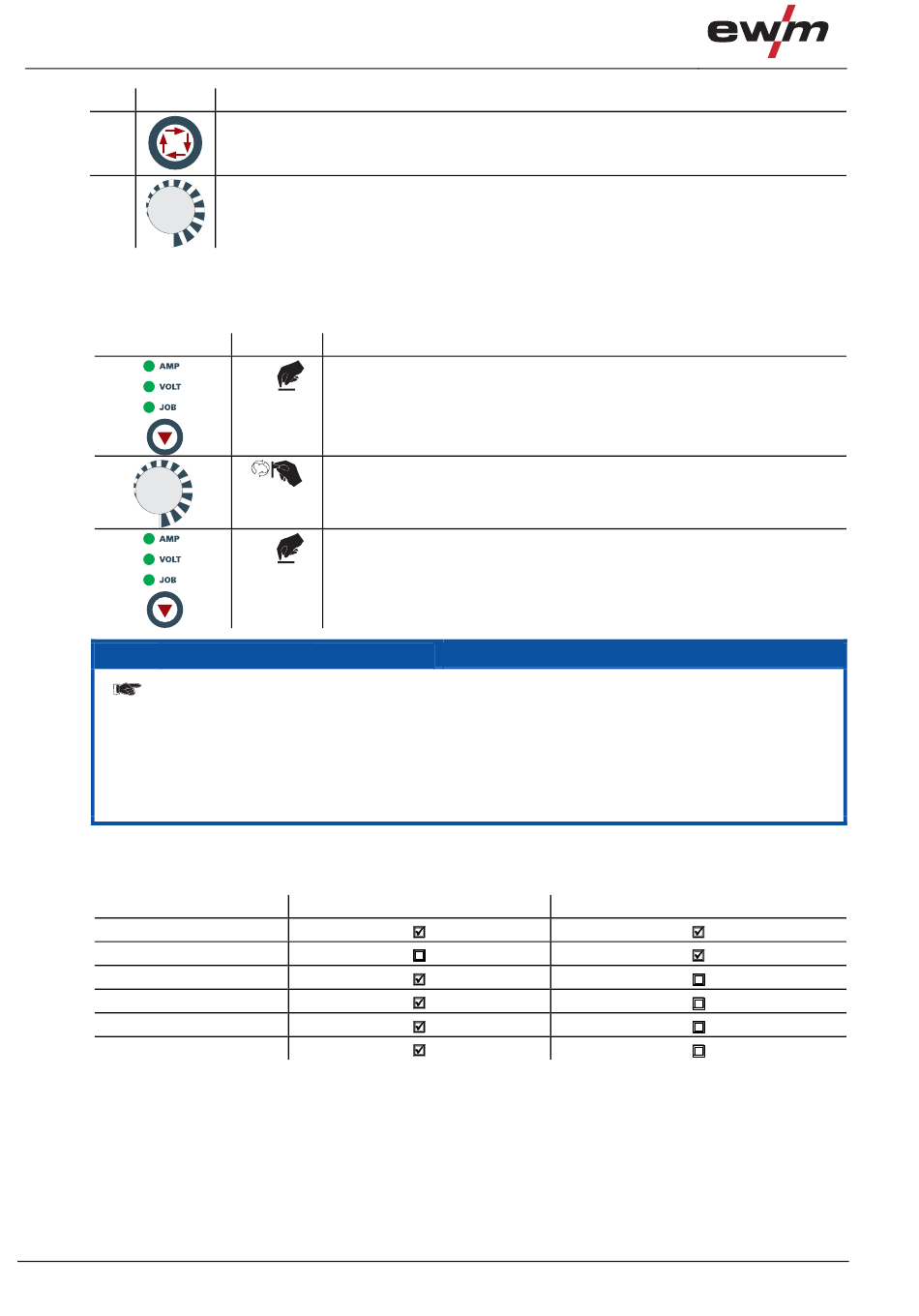

5.6.4.2 Schweißaufgaben (JOBs) speichern
Für wiederkehrende Schweißaufgaben (JOBs) können geforderte Schweißparameter in bis zu 7 JOBs
(JOB 1 bis JOB 7) angewählt, geändert und abgespeichert werden.
Anzeige und Änderung der JOB-Nummer
Bedienelement
Die Vorgehensweise der Schweißaufgabeneinstellung erfolgt wie unter Kapitel
"Manuelle, herkömmliche Bedienung (JOB 0)" beschrieben. Eine Ausnahme stellen die
Drehknöpfe "Wechselstrom-Balance (WIG-AC)" und „Wolfram-Elektrodendurchmesser /
Zündoptimierung" dar. Die Einstellung dieser Schweißparameter erfolgt in JOB 1 bis 7
im Funktionsablauf (die gleichnamigen Signalleuchten zeigen die Auswahl an).
Ein JOB kann nur umgeschaltet werden, wenn kein Schweißstrom fließt.
Die Up-Slope- und Down-Slope-Zeiten sind für 2-Takt und 4-Takt getrennt einstellbar.
5.6.5 Schweißdatenanzeige
Folgende Schweißparamerter können vor (Sollwerte) oder während (Istwerte) des Schweißens angezeigt
werden:
Parameter
Schweißstrom
Schweißspannung
JOB-Nummer
Parameter-Zeiten
Frequenz, Balance
Parameter-Ströme
5.6.5.1 Schweißparametereinstellung
Die im Funktionsablauf der Gerätesteuerung einstellbaren Parameter sind von der angewählten
Schweißaufgabe abhängig. Dies bedeutet, wenn z. B. keine Puls-Variante angewählt wurde, sind im
Funktionsablauf auch keine Pulszeiten einstellbar.
32
Beschreibung 0
Taste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Drehknopf Schweißparametereinstellung
Einstellung von Strömen, Zeiten und Parametern.
Aktion Ergebnis
Anwahl JOB-Anzeige
n x
Änderung der JOB-Nummer
Wird die Displayumschaltung betätigt oder erfolgt 5 Sekunden lang
1 x
keine Tastatureingabe so ist der neue JOB aktiv.
Vor dem Schweißen (Sollwerte)
HINWEIS
Während des Schweißens (Istwerte)
