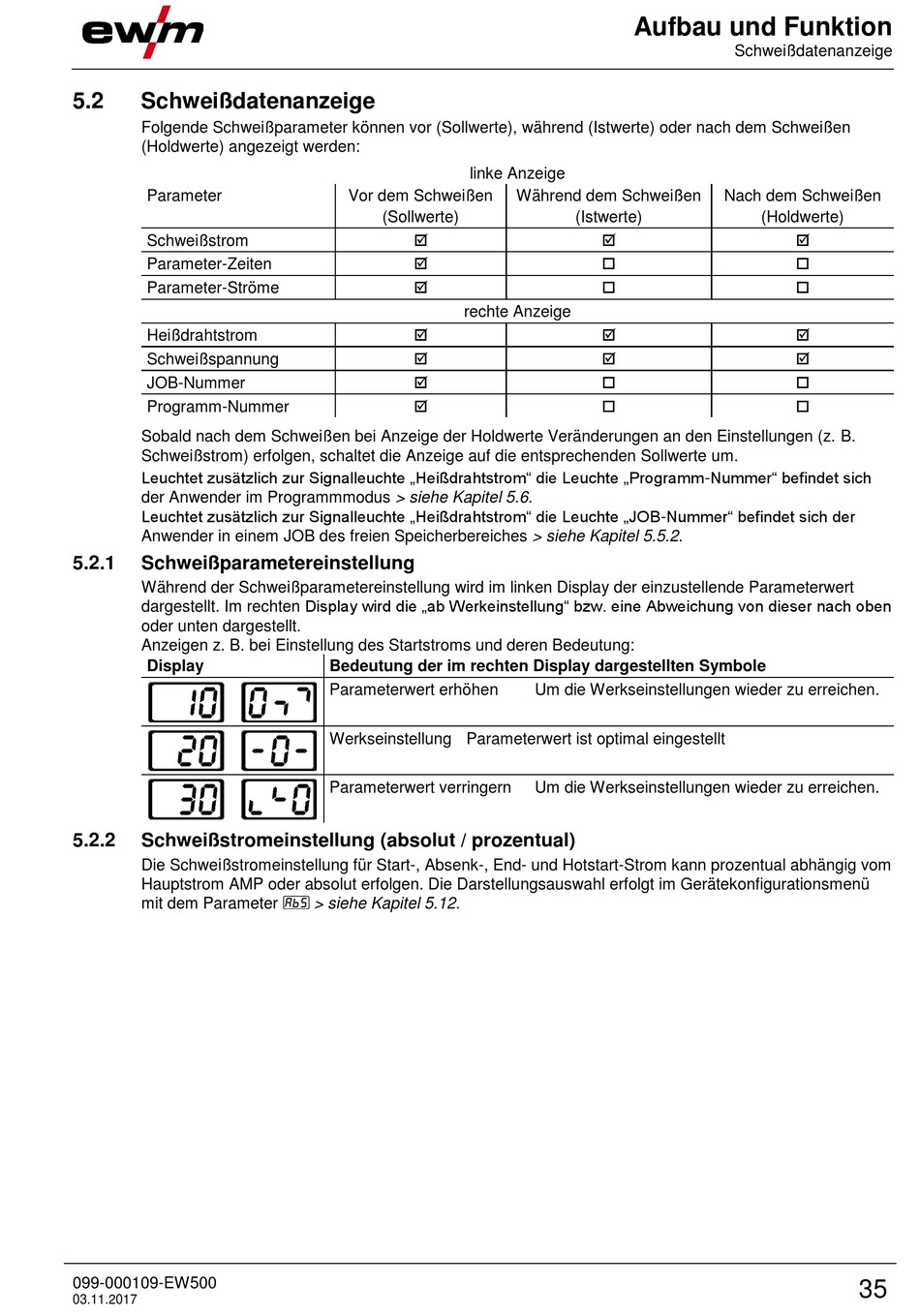

5.2 Schweißdatenanzeige
Folgende Schweißparameter können vor (Sollwerte), während (Istwerte) oder nach dem Schweißen
(Holdwerte) angezeigt werden:
Parameter
Schweißstrom
Parameter-Zeiten
Parameter-Ströme
Heißdrahtstrom
Schweißspannung
JOB-Nummer
Programm-Nummer
Sobald nach dem Schweißen bei Anzeige der Holdwerte Veränderungen an den Einstellungen (z. B.
Schweißstrom) erfolgen, schaltet die Anzeige auf die entsprechenden Sollwerte um.
Leuchtet zusätzlich zur Signalleuchte „Heißdrahtstrom" die Leuchte „Programm-Nummer" befindet sich
der Anwender im Programmmodus > siehe Kapitel 5.6.
Leuchtet zusätzlich zur Signalleuchte „Heißdrahtstrom" die Leuchte „JOB-Nummer" befindet sich der
Anwender in einem JOB des freien Speicherbereiches > siehe Kapitel 5.5.2.
5.2.1 Schweißparametereinstellung
Während der Schweißparametereinstellung wird im linken Display der einzustellende Parameterwert
dargestellt. Im rechten Display wird die „ab Werkeinstellung" bzw. eine Abweichung von dieser nach oben
oder unten dargestellt.
Anzeigen z. B. bei Einstellung des Startstroms und deren Bedeutung:
Display
5.2.2 Schweißstromeinstellung (absolut / prozentual)
Die Schweißstromeinstellung für Start-, Absenk-, End- und Hotstart-Strom kann prozentual abhängig vom
Hauptstrom AMP oder absolut erfolgen. Die Darstellungsauswahl erfolgt im Gerätekonfigurationsmenü
mit dem Parameter
099-000109-EW500
03.11.2017
linke Anzeige
Vor dem Schweißen
(Sollwerte)



rechte Anzeige




Bedeutung der im rechten Display dargestellten Symbole
Parameterwert erhöhen
Werkseinstellung Parameterwert ist optimal eingestellt
Parameterwert verringern
> siehe Kapitel 5.12.
Aufbau und Funktion
Während dem Schweißen
(Istwerte)







Um die Werkseinstellungen wieder zu erreichen.
Um die Werkseinstellungen wieder zu erreichen.
Schweißdatenanzeige
Nach dem Schweißen
(Holdwerte)







