3. Die Welle axial sichern, indem zuerst die Scheiben (4) auf die Welle geschoben werden und dann die
Sicherungsringe (5) in die dafür vorgesehenen Nuten montieren.
4. Den Verbindungsflansch (6) auf das Getriebe unter Verwendung von den zwei Sechskant-schrauben (7)
montieren.
5. Die Gruppe RVS (10) auf den Verbindungsflansch (6) unter Verwendung der Zylinderschrauben (8) mon-
tieren. In dieser Phase den für die Mitnahme der Endschalter-Vorrichtung bestimmten Spannstift (1) in die
dafür vorgesehene Nut einfügen.
6. Zum Schluss sorgfältig den Staubschutzring (9) in sein Gehäuse einfügen. Siehe Abbildung.
5.5.1
Einstellungen der öffnungs- und Schliesspositionen (RVS)
Die Versorgung des Elektromotors unterbrechen, wenn Eingriffe am Endanschlag ausgeführt werden.
Installations- und Einstellarbeiten dürfen nur durch erfahrenes Fachpersonal und unter Berücksich-
tigung der vorliegenden und weiterer Anleitungen, deren Bereitstellung ggf. zusammen mit der Vorri-
chtung oder getrennt davon erfolgt, ausgeführt werden. Darüber hinaus müssen die im Land bzw. in
der Region der Nutzung anwendbaren Normvorschriften beachtet werden.

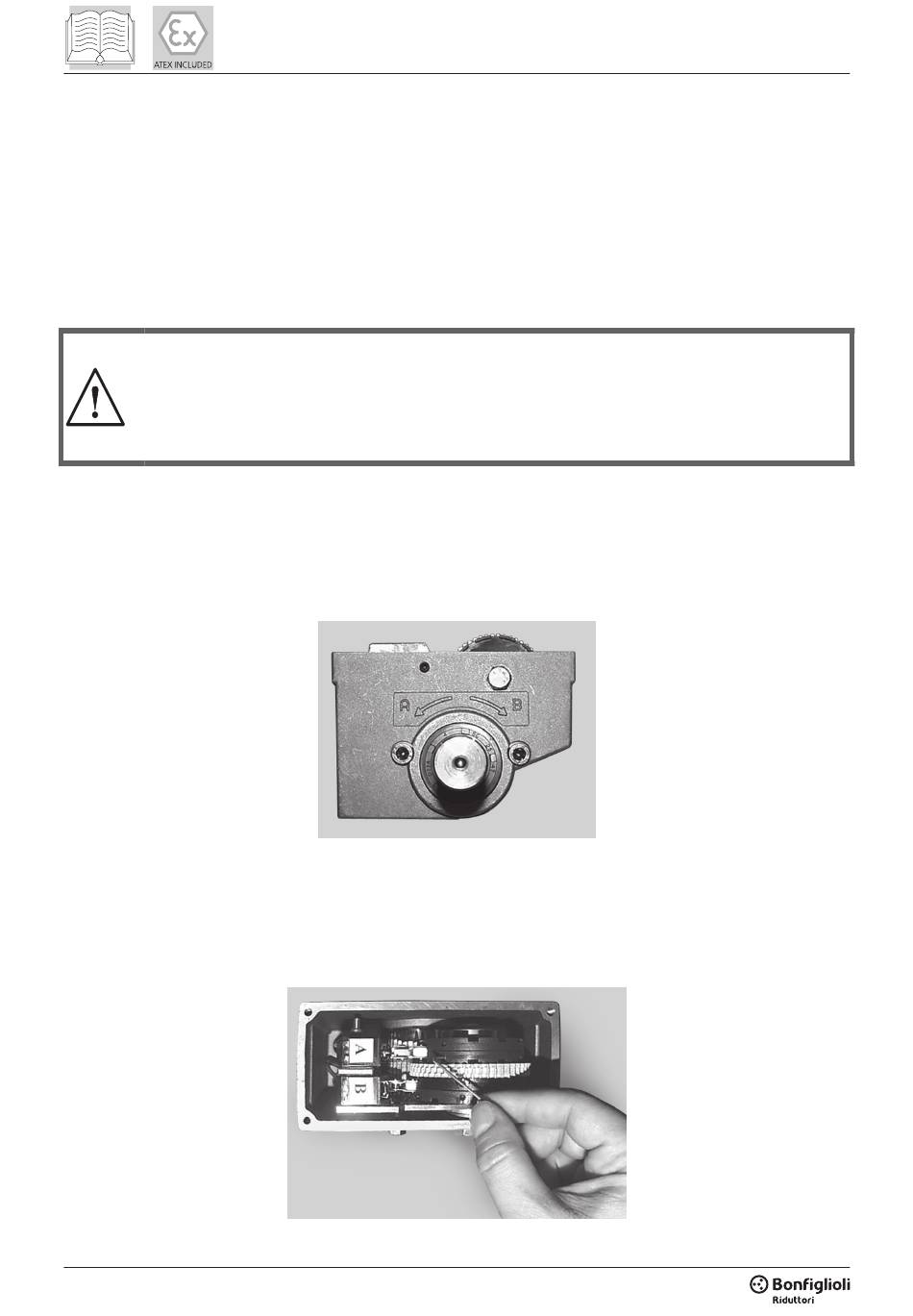

Die Mikroschalter, die eingreifen und die Drehung des Getriebemotors in Pfeilrichtung (A) und (B) stoppen,
sind durch den jeweiligen Buchstaben gekennzeichnet. Für die Zur Einstellung der Öffungs- und Schließ-
funktion den Getriebemotor mit der Endschaltervorrichtung an der Konstruktion montieren. Dann das Ritzel
mit der entsprechenden Zahnstange einsetzen. Danach den oberen Deckel der Vorrichtung entfernen und,
wie folgt, vorgehen:
1. Den Getriebemotor solange betätigen, bis sich die Abtrieb-swelle in einer der zwei gewünschten Extrem-
positionen (Öffnung oder Schließung) befindet. Mit Bezug auf die auf dem Kasten ersichtlichen Pfeile die
entsprechende Drehrichtung der Welle (A) oder (B) zur Kenntnis nehmen.
24 / 64
BWH VF-W_ATEX_de - Übersetzung der Originalanleitung in italienischer Sprache - Rev 03_0 - 30/09/16
