APCI-7xxx-3

RS485 Verkabelung

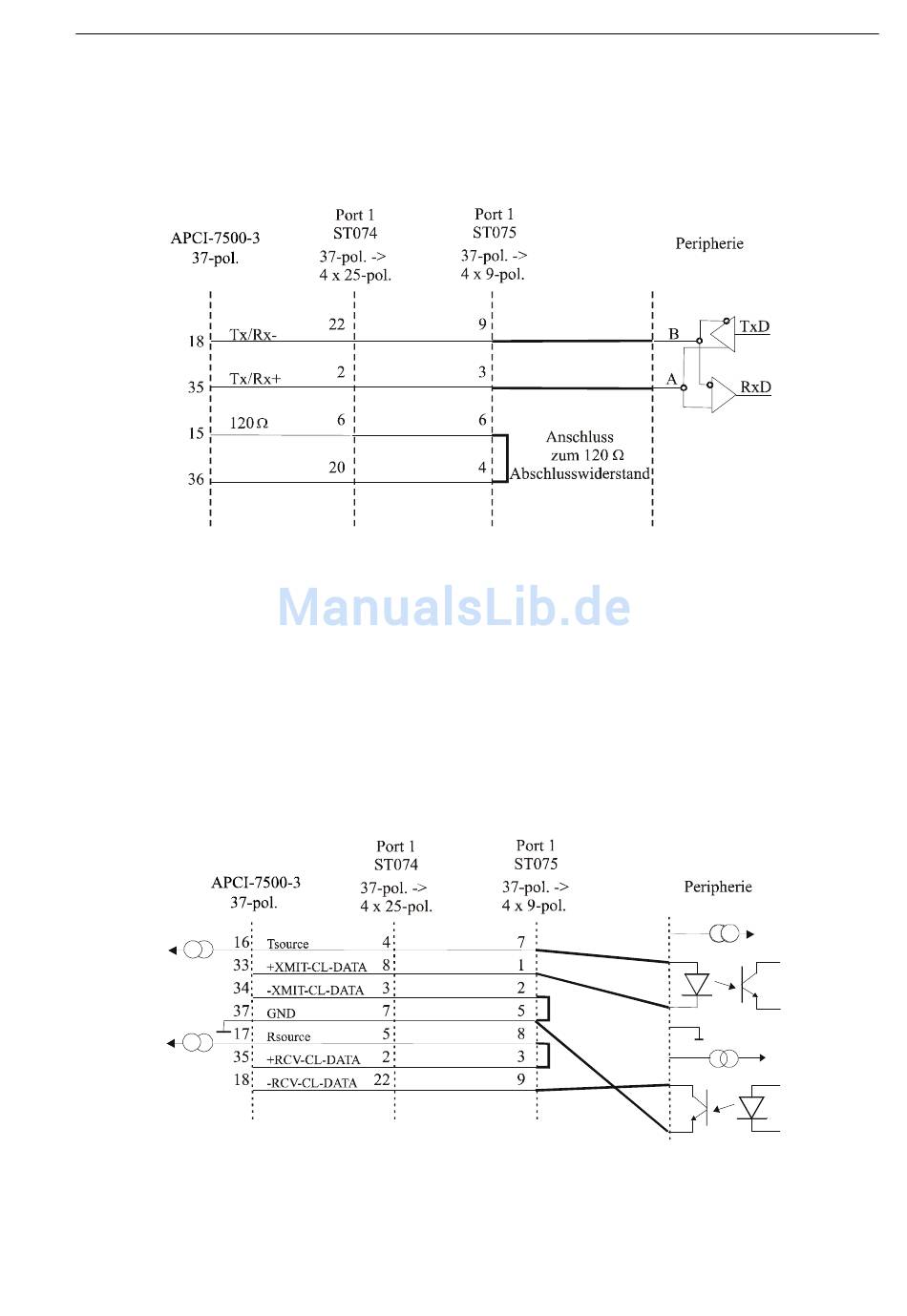

Abb. 7-8: RS485 Verkabelung – 4-fach Schnittstelle

Current Loop (20 mA) Verkabelung

Aktiv/passiv
Wenn ein Sender und ein Empfänger miteinander kommunizieren, muss einer der
beiden den Strom liefern. Liefert der Sender den Strom, so ist dieser aktiv.
Der Empfänger ist passiv. Wenn der Empfänger den Strom liefert, so ist es
umgekehrt.
Abb. 7-9: Aktiv senden/aktiv empfangen – 4-fach Schnittstelle
42
Anschluss an die Peripherie
