APCI-7xxx-3
Kabelverbindung zu 100 Ω/120 Ω schließt die RS422/RS485 Leitungen
(1):
mit dem Widerstand 100 Ω/120 Ω ab.
7.3

Steckerbelegung APCI-7800-3

34

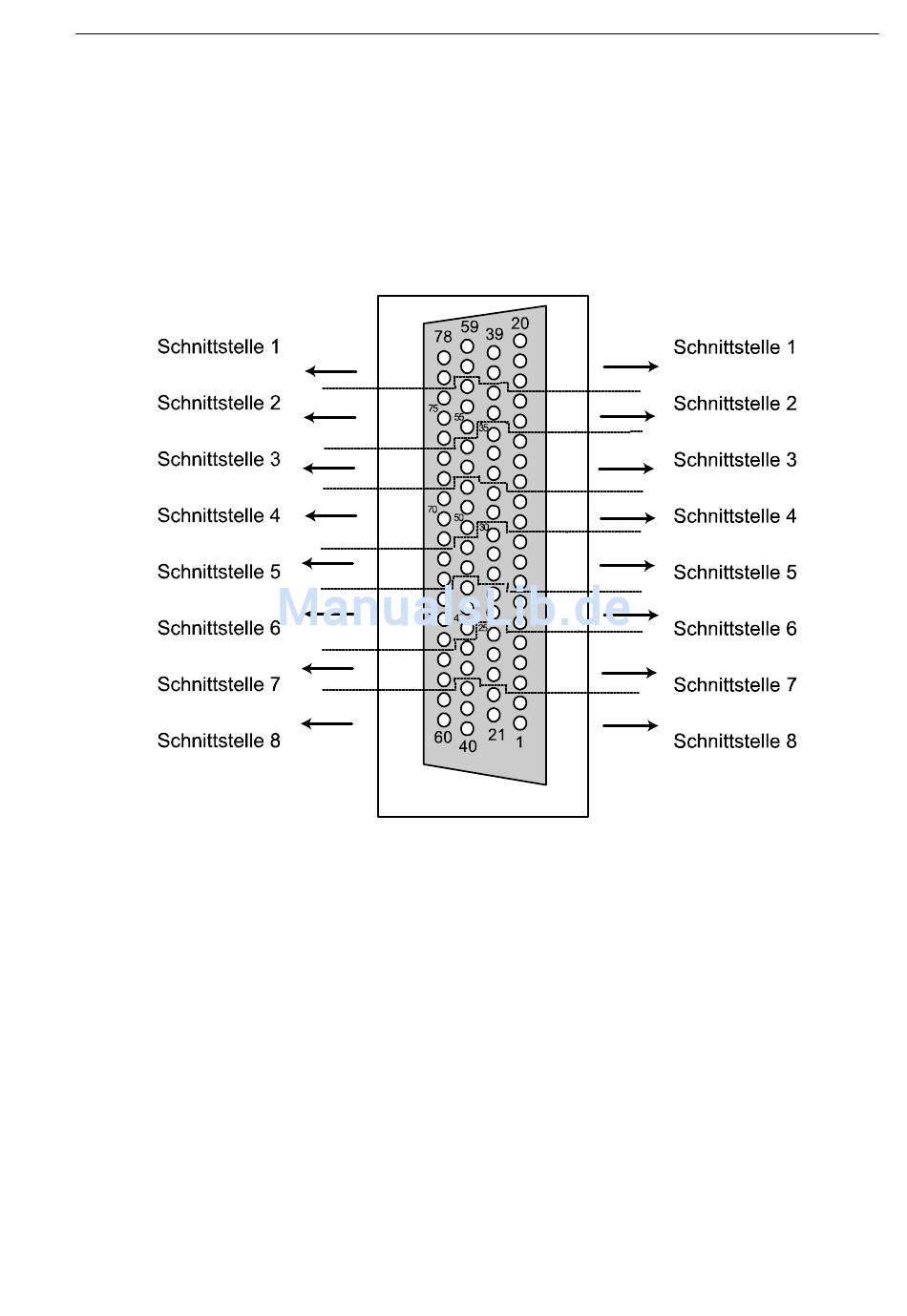

Abb. 7-3: 78-poliger Buchsenstecker an Karte

Anschluss an die Peripherie
