APCI-7xxx-3
8.2
Die Karte mit dem MTTTY Programm testen
RS422, RS232 und 20 mA Current Loop
♦ Installieren Sie das Programm auf Ihren PC.
Das Programm wird auf der CD 1 „ADDI-DATA Standard Drivers" mitgeliefert.
Unter CD/ MTTTY starten Sie die Setup.exe Datei.
Das folgende Fenster öffnet sich:
♦ Wählen Sie die richtige COM-Schnittstelle unter "Port" aus.
♦ Verbinden Sie diese mit "File/Connect".
Wenn der Kurzschlussstecker angeschlossen wird, soll jede gedrückte Taste
(= Daten bzw. Zeichen versenden) durch ein Zeichen auf dem Bildschirm
angezeigt werden (= Daten bzw. Zeichen empfangen). Wenn dieses Verfahren
problemlos erfolgt, funktioniert Ihre Karte richtig.
Wenn der Port initialisiert ist, kann der Status der "Modem Control Signale" unter
Modem Status gelesen werden. Wenn das RTS Signal gesetzt ist, wird der CTS
Status unter Modem Status angezeigt. Für DTR werden die anderen 3 Felder
angezeigt.
54

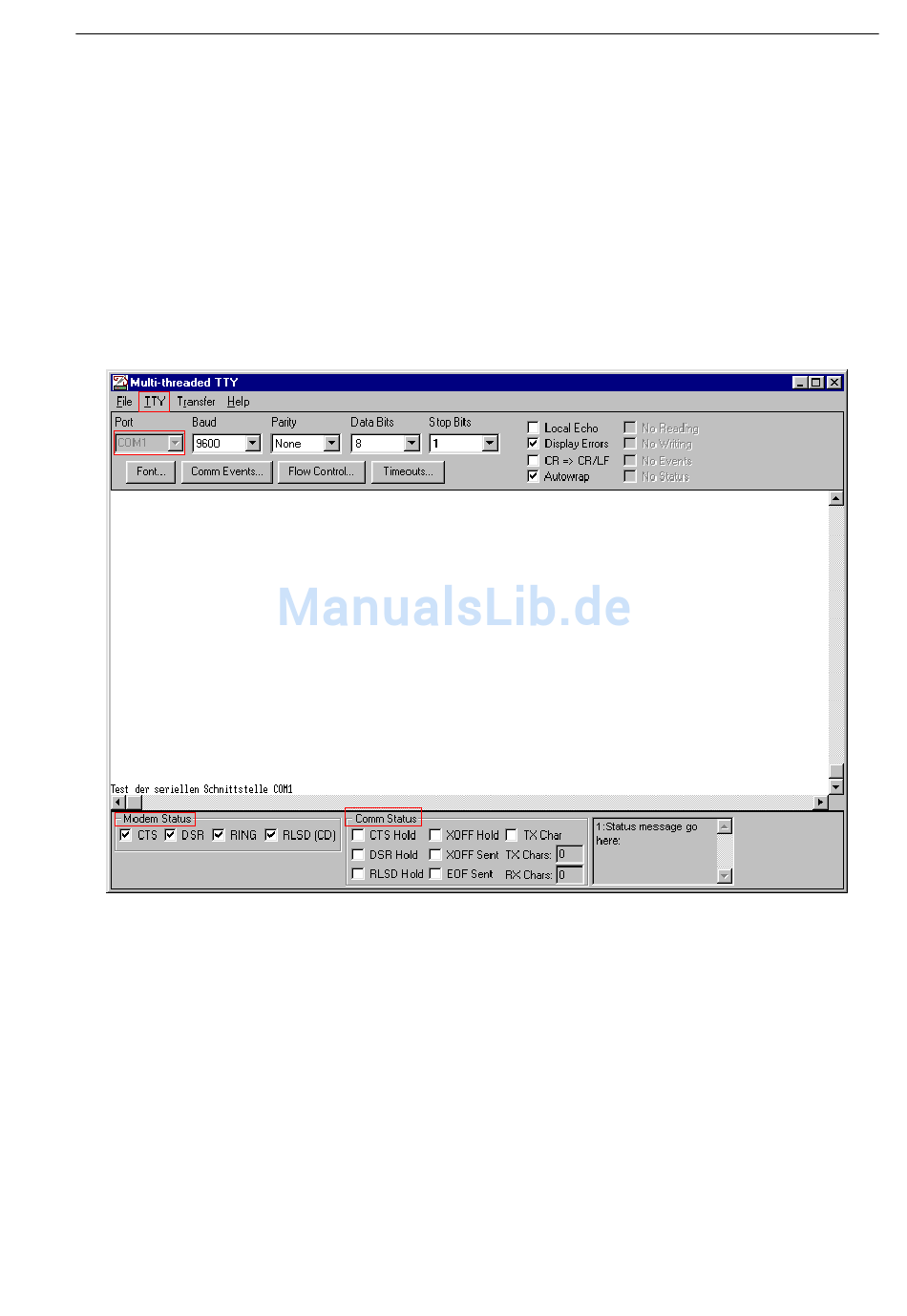

Abb. 8-5: Das MTTTY Programm
