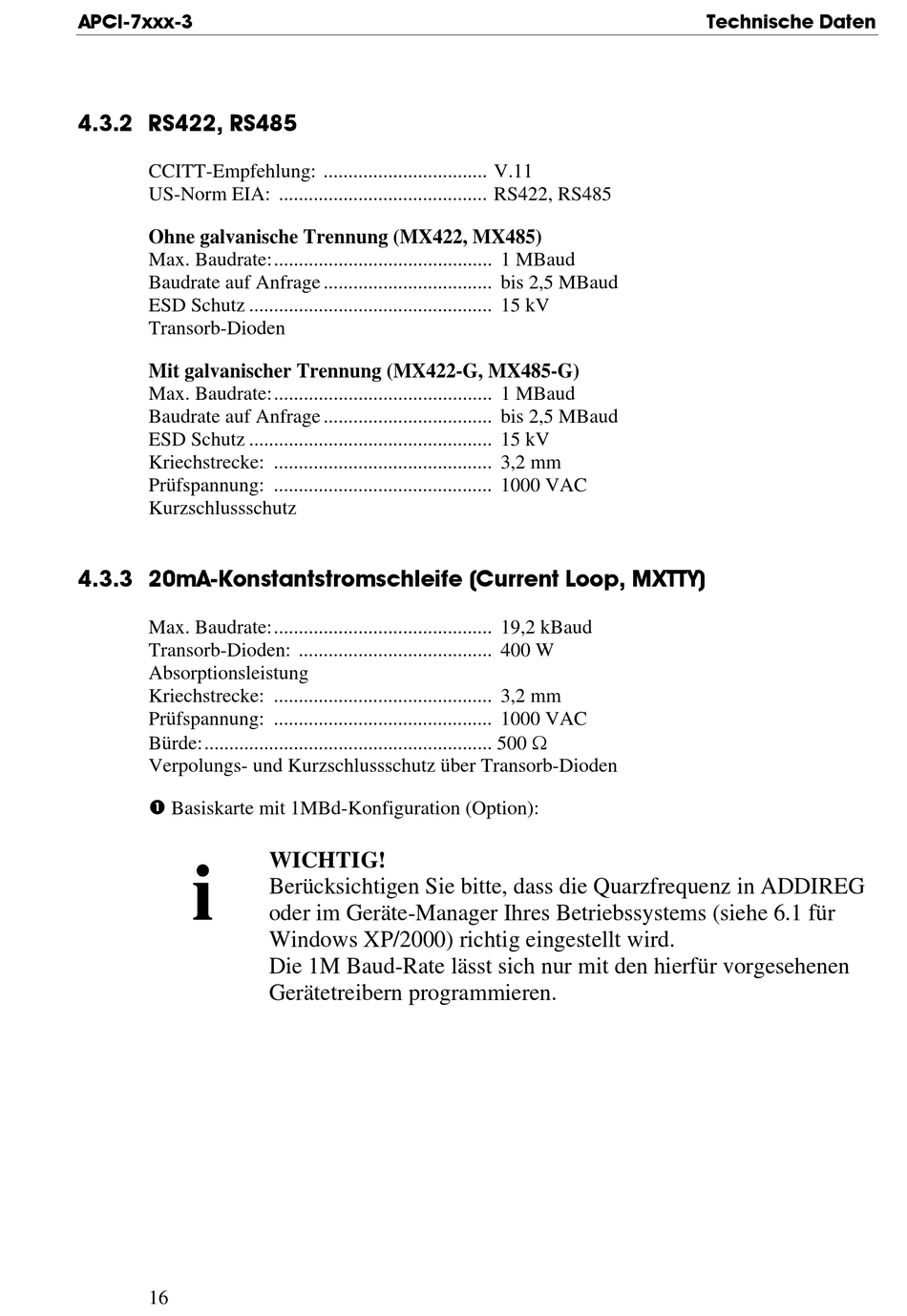

APCI-7xxx-3
4.3.2
RS422, RS485
CCITT-Empfehlung: ................................. V.11
US-Norm EIA: .......................................... RS422, RS485
Ohne galvanische Trennung (MX422, MX485)
Max. Baudrate:............................................ 1 MBaud
Baudrate auf Anfrage .................................. bis 2,5 MBaud
ESD Schutz ................................................. 15 kV
Transorb-Dioden
Mit galvanischer Trennung (MX422-G, MX485-G)
Max. Baudrate:............................................ 1 MBaud
Baudrate auf Anfrage .................................. bis 2,5 MBaud
ESD Schutz ................................................. 15 kV
Kriechstrecke: ............................................ 3,2 mm
Prüfspannung: ............................................ 1000 VAC
Kurzschlussschutz
4.3.3
20mA-Konstantstromschleife (Current Loop, MXTTY)
Max. Baudrate:............................................ 19,2 kBaud
Transorb-Dioden: ....................................... 400 W
Absorptionsleistung
Kriechstrecke: ............................................ 3,2 mm
Prüfspannung: ............................................ 1000 VAC
Bürde:.......................................................... 500 Ω
Verpolungs- und Kurzschlussschutz über Transorb-Dioden
Basiskarte mit 1MBd-Konfiguration (Option):
i
16
WICHTIG!
Berücksichtigen Sie bitte, dass die Quarzfrequenz in ADDIREG
oder im Geräte-Manager Ihres Betriebssystems (siehe 6.1 für
Windows XP/2000) richtig eingestellt wird.
Die 1M Baud-Rate lässt sich nur mit den hierfür vorgesehenen
Gerätetreibern programmieren.
Technische Daten
