Anschlussbeispiele; 7.8.1 Rs232 Verkabelung; Abb. 7-21: Anschlusskabel St7825 (8 X 25-Pol.); Abb. 7-22: Rs232 Verkabelung - Addi-Data APCI-7300-3 Referenzhandbuch

Kommunikationskarten
Vorschau ausblenden Andere Handbücher für APCI-7300-3:
Inhaltsverzeichnis

Werbung

APCI-7xxx-3
7.8

Anschlussbeispiele

7.8.1 RS232 Verkabelung

1: Bei Nichtverwenden der Modem Control-Signale müssen diese extern über eine
Drahtbrücke gebrückt werden.
48

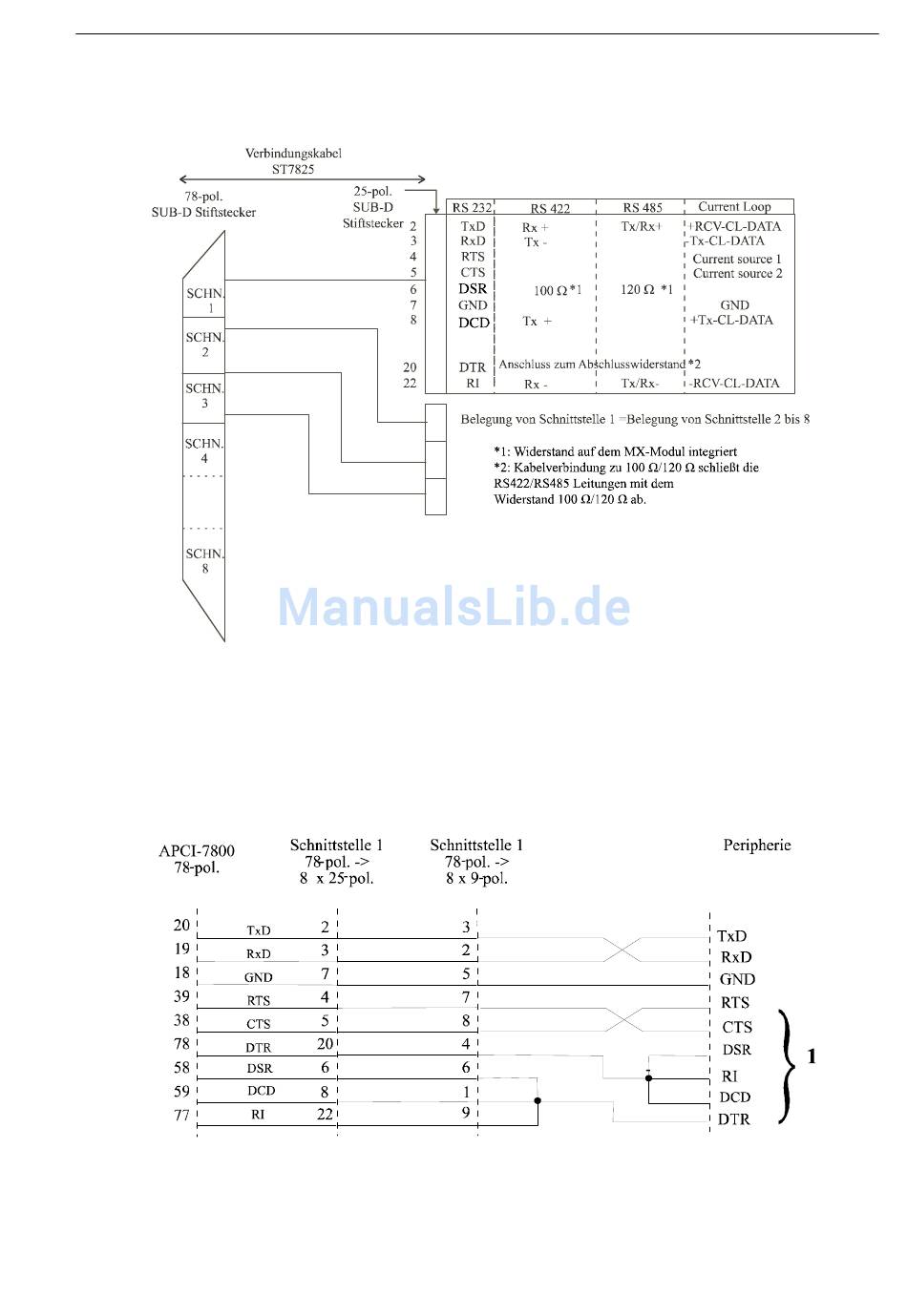

Abb. 7-21: Anschlusskabel ST7825 (8 x 25-pol.)

Abb. 7-22: RS232 Verkabelung

Anschluss an die Peripherie
