7.6 Anschlusskabel – APCI-7500-3
*1: Widerstand auf den MX-Modulen integriert
*2: Kabelverbindung zu 100 Ω/120 Ω schließt die RS422/RS485 Leitungen mit
dem Widerstand 100 Ω/120 Ω ab (Drahtbrücke zwischen Pin 20 und 6).
*1: Widerstand auf den MX-Modulen integriert
*2: Kabelverbindung zu 100 Ω/120 Ω schließt die RS422/RS485 Leitungen mit
dem Widerstand 100 Ω/120 Ω ab (Drahtbrücke zwischen Pin 4 und 6).
40

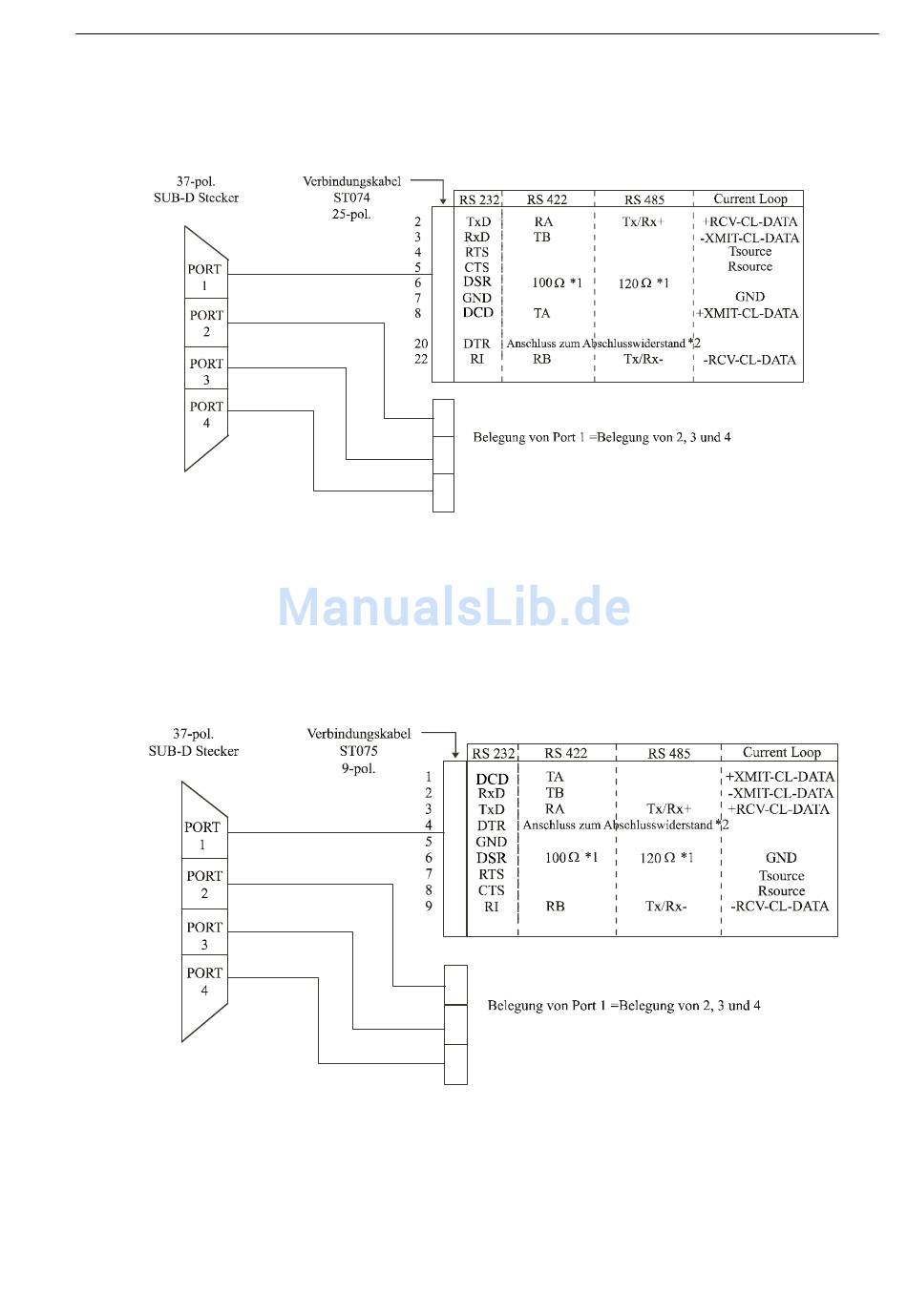

Abb. 7-4: Anschlusskabel ST074 (4 x 25 pol.)

Abb. 7-5: Anschlusskabel ST075 (4 x 9 pol.)
