APCI-7xxx-3

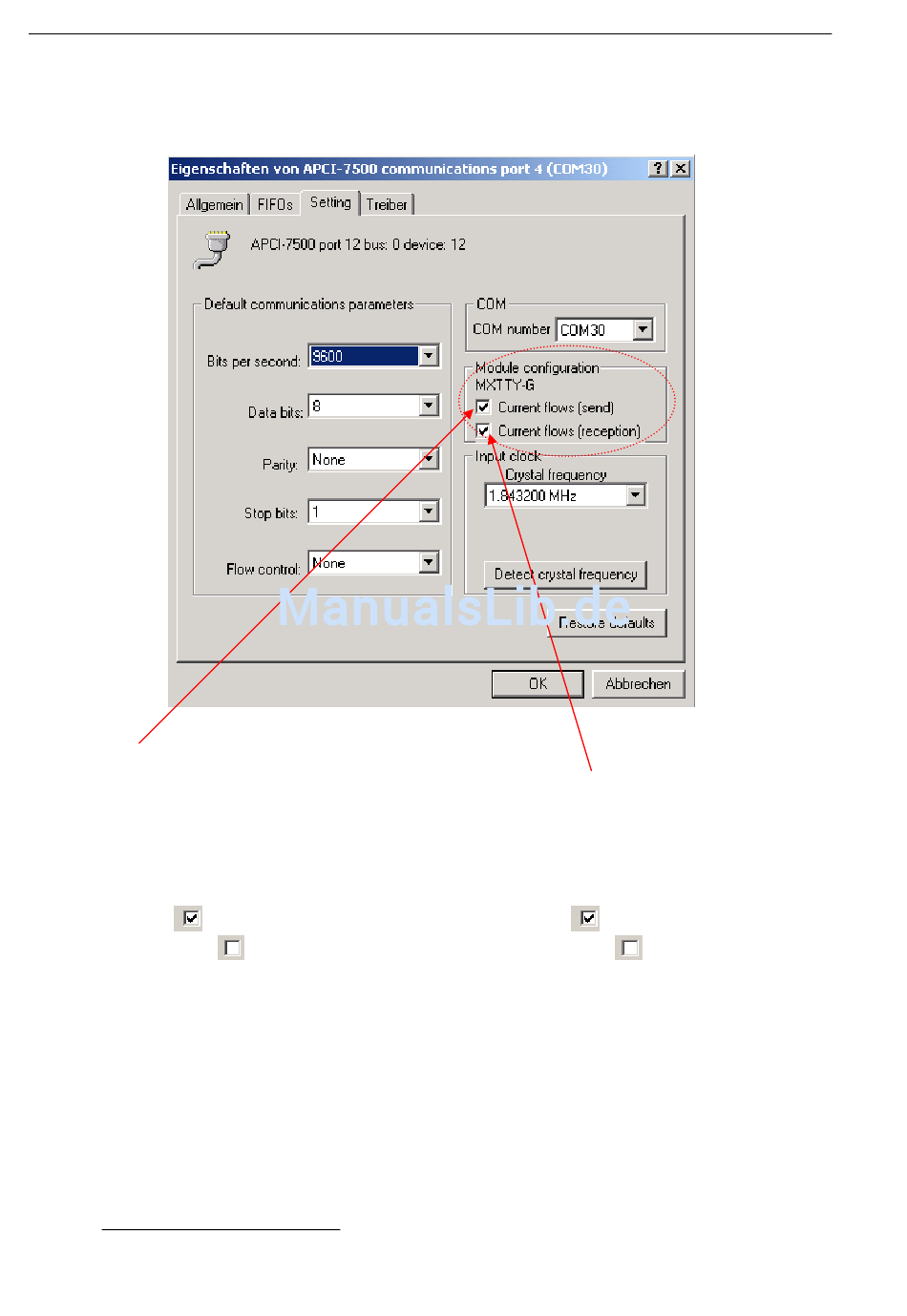

Abb. 6-3: Einstellungsbeispiel: MXTTY Stromschleife (Current Loop):
Current flows (send):
Definition des Stromflusses in der
Sendestromschleife, d.h. Verbindung der
Karte APCI-7xxx-3 (Sender) zu
Peripheriegerät (Empfänger) im Ruhezustand
(kein serieller Datenstrom):
Häkchen gesetzt : Strom fließt
Kein Häkchen gesetzt
∗
Das Beispiel zeigt die Einstellung unter Windows 2000
Module configuration
: Strom fließt nicht
∗
Current flows (reception):
Definition des Stromflusses in der
Empfangsstromstromschleife, d.h. Verbindung der
Karte APCI-7xxx-3 (Empfänger) zu
Peripheriegerät (Sender) im Ruhezustand (kein
serieller Datenstrom):
Häkchen gesetzt : Strom fließt
Kein Häkchen gesetzt
Kartenkonfiguration
: Strom fließt nicht
29
