APCI-7xxx-3

7.8.4 Current Loop (20 mA) Verkabelung

Aktiv/passiv
Wenn ein Sender und ein Empfänger miteinander kommunizieren, muss einer der
beiden den Strom liefern. Liefert der Sender den Strom, so ist dieser aktiv,
während der Empfänger passiv ist. Wenn der Empfänger den Strom liefert, so ist
es umgekehrt.
50

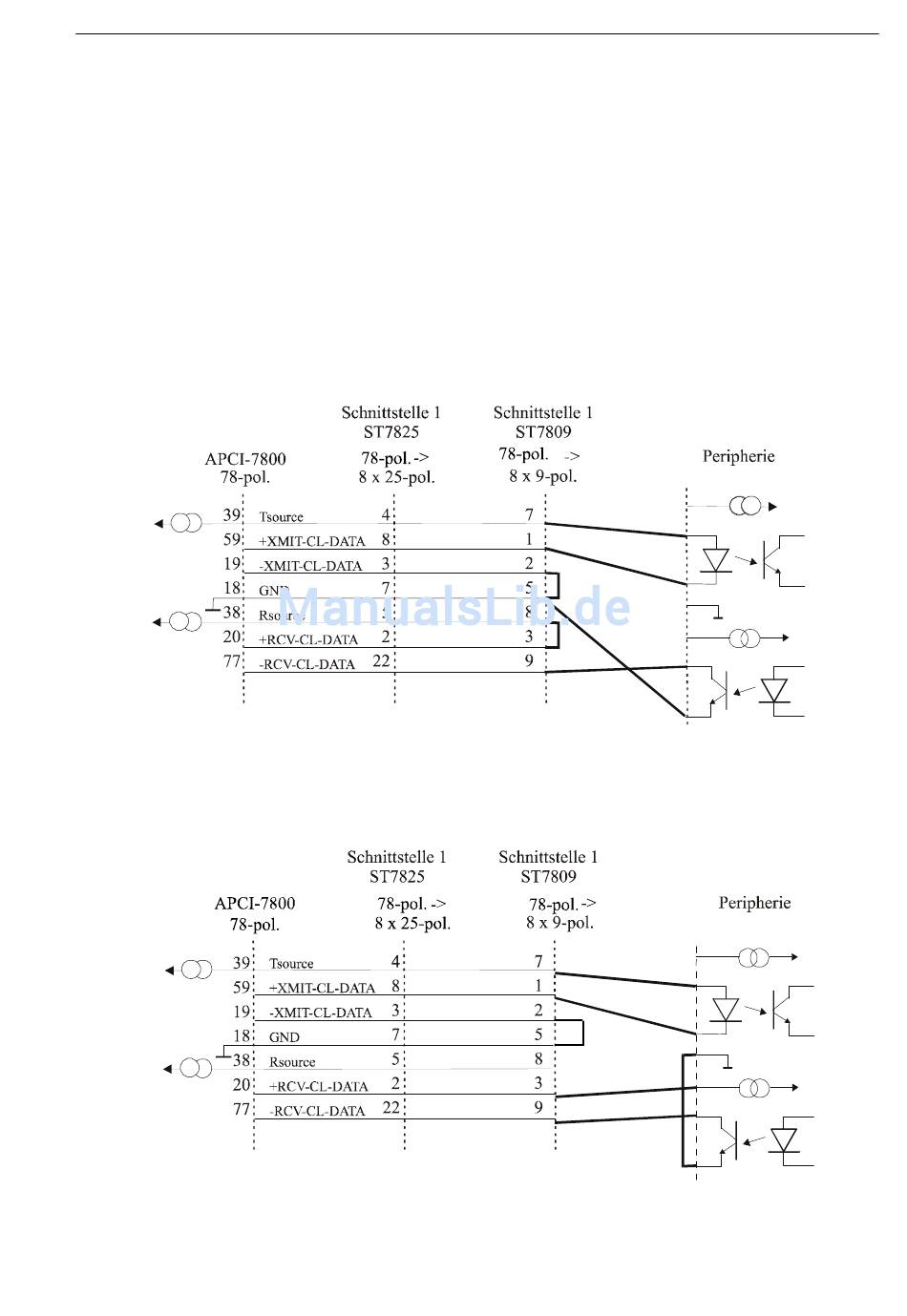

Abb. 7-25: Aktiv senden/aktiv empfangen

Abb. 7-26: Aktiv senden/passiv empfangen

Anschluss an die Peripherie
