APCI-7xxx-3
Anschluss an die Peripherie

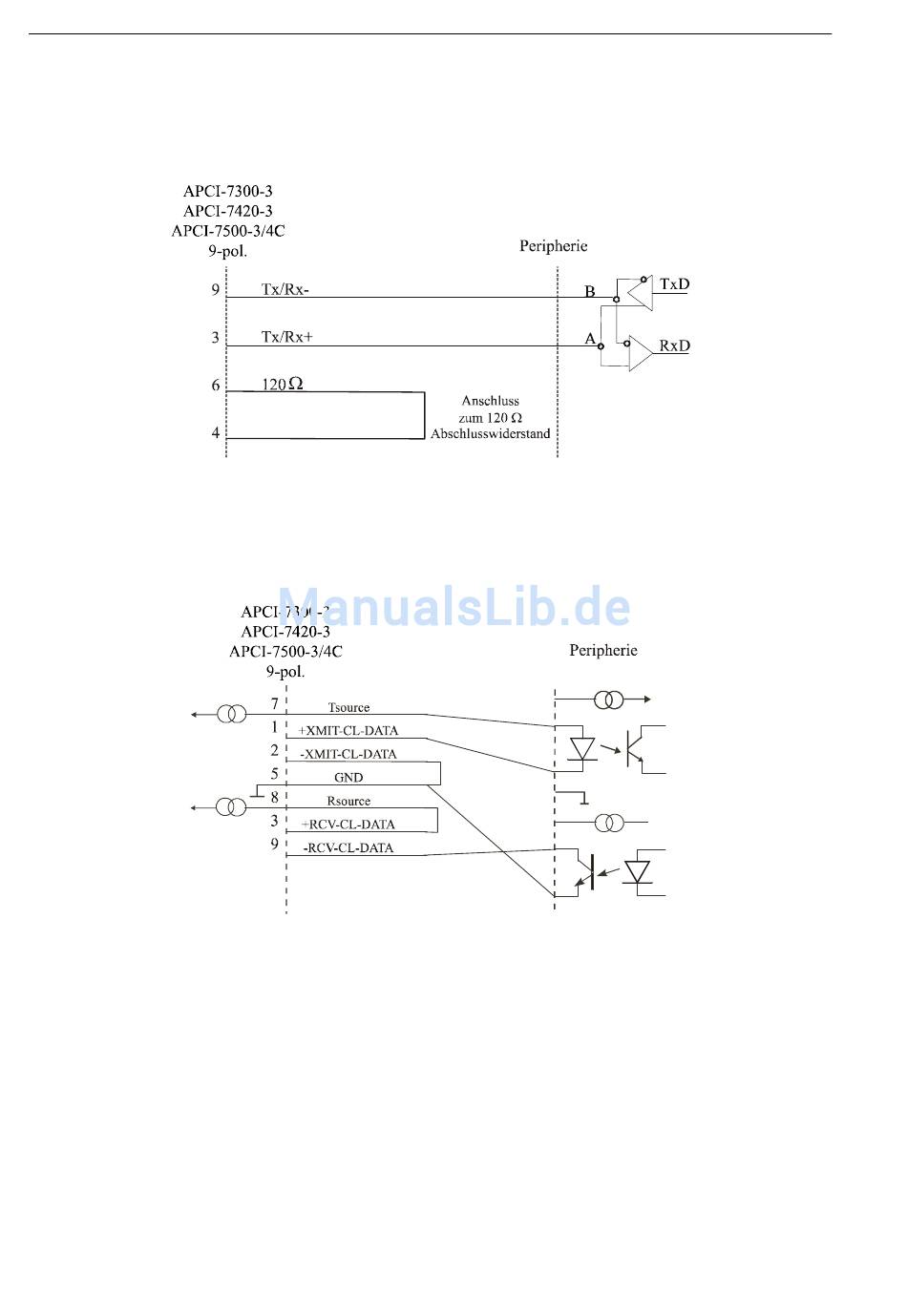

RS485 Verkabelung

Abb. 7-15: RS485 Verkabelung - 9-pol. Stecker

Current Loop (20 mA) Verkabelung

Abb. 7-16: Aktiv senden/aktiv empfangen - 9-pol. Stecker

45
