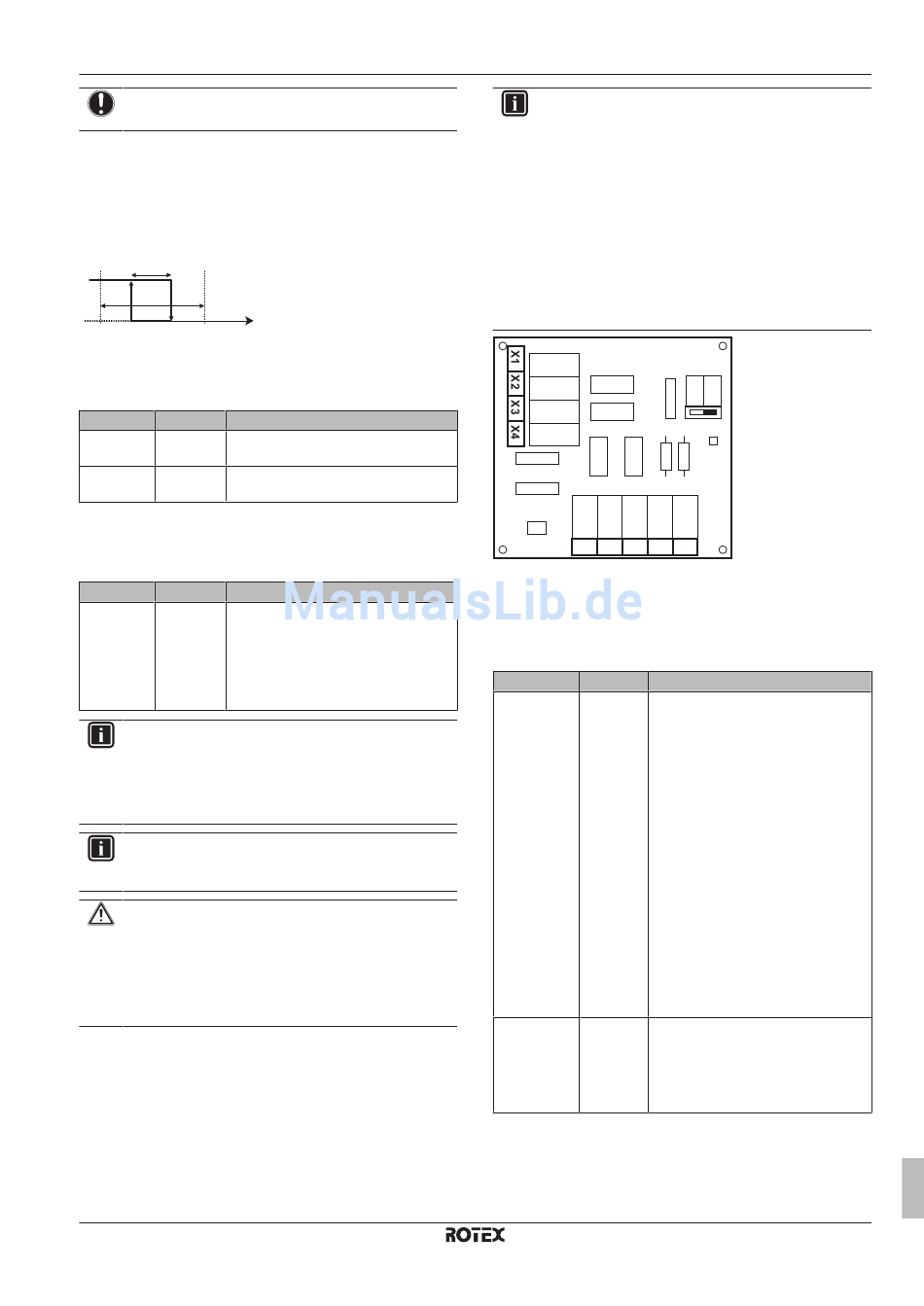

HINWEIS
Verwenden Sie KEINE Übersichtseinstellungen.
Wenn T den T -Punkt erreicht, dann wird das Erlaubnissignal für
A calc
den bivalenten Wärmequellenbetrieb aktiv. Um zu häufiges
Umschalten zu verhindern, gibt es eine Hysterese von 3°C.
▪ [C‑03] EIN-Temperatur. Unter dieser Temperatur, ist das
Erlaubnissignal für den bivalenten Wärmequellenbetrieb immer
EIN. T wird ignoriert.
calc
▪ [C‑04] Betriebsbereich zwischen dem T
3°C
a
b
T [C-03]+[C-04]
[C-03]
calc
T
A
T Außentemperatur
A
T Berechnete Temperatur
calc
a Geschlossen
b Geöffnet
Nr. Code
Nicht [C-03] Bereich: –25°C~25°C (Standard: 0°C)
zutreffend (Schritt: 1°C)
Nicht [C-04] Bereich: 2°C~10°C (Standard: 3°C)
zutreffend (Schritt: 1°C)
Es wird empfohlen, [C‑04] größer als den Standardwert zu wählen,
um bei Auswahl von Möglichkeit 2 einen optimalen Betrieb zu
haben. Abhängig vom verwendeten Kessel sollte die Kesseleffizienz
wie folgt gewählt werden:
Nr. Code
[A.6.A] [7‑05] ▪ 0: Sehr hoch
▪ 1: Hoch
▪ 2: Mittel
▪ 3: Niedrig
▪ 4: Sehr niedrig
INFORMATION
Der Strompreis kann nur eingestellt werden, wenn Bivalent
auf EIN gesetzt ist ([A.2.2.6.1] oder [C-02]). Diese Werte
können nur in der Menüstruktur [7.4.5.1], [7.4.5.2] und
[7.4.5.3] eingestellt werden. Verwenden Sie KEINE
Übersichtseinstellungen.
INFORMATION
Kesselwirk.grad [A.6.A] oder [7‑05] wird angezeigt, wenn
Bivalent auf EIN gesetzt ist ([A.2.2.6.1] oder [C‑02]).
ACHTUNG
Achten Sie bei Aktivierung des bivalenten Betriebs darauf,
dass alle in Anwendungsrichtlinie 5 erwähnten Vorschriften
eingehalten werden.
ROTEX übernimmt
Nichtbefolgung dieser Vorschrift oder Abweichungen
davon Schäden entstehen.
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU Niedertemperatur-Bi-bloc
4P384979-1 – 2015.01
berechnet wird.
calc
Beschreibung
Beschreibung
KEINE Haftung, wenn durch
INFORMATION
▪ Die Kombination von der Einstellung [4-03]=0/2 mit
bivalentem Betrieb
Außentemperaturen dazu führen, dass es Engpässe
bei der Brauchwasserbereitung gibt.
▪ Der Wechselbetrieb hat sonst keine Auswirkungen auf
den Brauchwasser-Heizbetrieb. Das Brauchwasser
wird nach wie vor und ausschließlich durch das
Innengerät aufgeheizt.
▪ Das Erlaubnissignal für den zusätzlichen Kessel ist auf
der EKRP1HB (digitale E/A-Platine) angesiedelt. Bei
Aktivierung sind die Kontakte X1, X2 geschlossen, bei
Deaktivierung offen. Die Schemazeichnung unten zeigt,
wo sich dieser Kontakt befindet.
X2M
X1M
YC Y1 Y2 Y3 Y4
8.3.4

Systemeinstellungen

Prioritäten
Für Systeme mit separatem Brauchwasserspeicher (nur für
RHBH/X)
Nr. Code
Nicht [5-02] Priorität der Raumheizung.
zutreffend
Legt fest, dass Brauchwasser nur
durch die Zusatzheizung erwärmt wird,
wenn die Außentemperatur unter der
Prioritätstemperatur der Raumheizung
liegt. Es wird empfohlen, diese
Funktion zu aktivieren, um die
Betriebszeit bei der Erwärmung des
Speichers zu verkürzen und um einen
garantierten Brauchwasserkomfort zu
gewährleisten.
▪ 0: deaktiviert
▪ 1: aktiviert
[5-01] Freigabetemperatur und [5-03]
Prioritätstemperatur der Raumheizung
beziehen sich auf die Reserveheizung.
Daher müssen Sie [5‑03] gleich oder
ein paar Grad höher als [5‑01]
einstellen.
Nicht [5-03] Prioritätstemperatur der Raumheizung.
zutreffend
Legt die Außentemperatur fest, unter
der das Brauchwasser nur durch die
Zusatzheizung erwärmt wird.
Bereich: –15°C~35°C (Standard: 0°C).
8 Erweiterte-Funktion
kann bei niedrigen
OFF ON
SS1
Beschreibung
Referenzhandbuch für den Monteur
71
