5 Anwendungsrichtlinien
Raum (Zone)
Wohnzimmer (Haupt-Zone)
Schlafzimmer (Zusatz-Zone)
Einrichtung
d

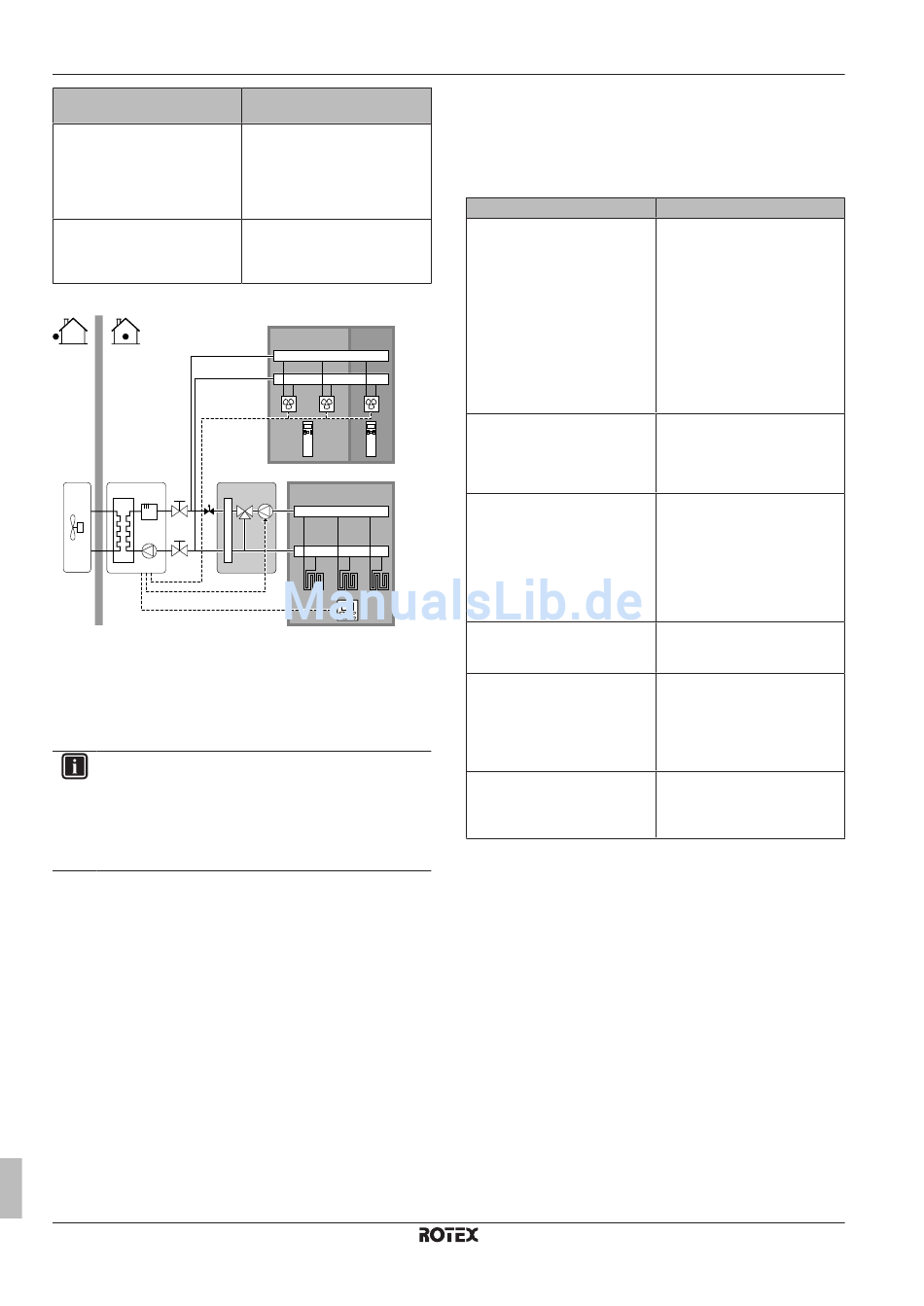

A Zusatz-Vorlauftemperaturzone
B Raum 1
C Raum 2
D Haupt-Vorlauftemperaturzone
E Raum 3
a Fernbedienung des Wärmepumpen-Konvektors
b Bedieneinheit
c Mischventilstation
d Druckregelventil
INFORMATION
Vor der Mischventilstation sollte ein Druckregelventil
integriert werden. Dies
Wasserdurchflussbalance zwischen der Vorlauftemperatur-
Hauptzone und der Vorlauftemperatur-Zusatzzone in
Relation zur gewünschten
Wassertemperaturzonen.
▪ Für die Haupt-Zone:
▪ Eine Mischventilstation ist vor der Bodenheizung installiert.
▪ Die Pumpe der Mischventilstation wird durch das EIN/AUS-
Signal des Innengeräts gesteuert (X2M/5 und X2M/7; NC-
Absperrventilausgang).
▪ Die Raumtemperatur wird von der Benutzerschnittstelle
geregelt, die als Raumthermostat verwendet wird.
▪ Für die Zusatz-Zone:
▪ Die Wärmepumpen-Konvektoren sind direkt mit dem Innengerät
verbunden.
▪ Die Soll-Raumtemperatur wird über die Fernbedienung der
Wärmepumpen-Konvektoren für jeden Raum eingestellt.
▪ Die Heiz- oder Kühlanforderungssignale
Wärmepumpen-Konvektor
Digitaleingang am Innengerät angeschlossen (X2M/1 und
X2M/4). Das Innengerät liefert nur zusätzliches abfließendes
Wasser mit der Soll-Vorlauftemperatur, wenn tatsächlich eine
Anforderung vorliegt.
Referenzhandbuch für den Monteur
16
Wärme-Emittenten: Nominale
Temperatur
Bodenheizung:
▪ Beim Heizen: 35°C
▪ Beim Kühlen: 20°C (nur
Erfrischung, kein wirkliches
Kühlen zulässig)
Wärmepumpen-Konvektoren:
▪ Beim Heizen: 45°C
▪ Beim Kühlen: 12°C
A
C
B
a a
D
c
E
b
gewährleistet die korrekte
Kapazität beider
für jeden
werden parallel an den
▪ An der mit dem Innengerät verbundenen Bedieneinheit wird der
Betriebsmodus für den Raum festgelegt. Beachten Sie, dass der
Betriebsmodus an jeder Fernbedienung der Wärmepumpen-
Konvektoren so eingestellt sein muss, dass er mit dem Innengerät
übereinstimmt.
Konfiguration
Einstellung
Temperaturregelung des Geräts:
▪ Nr.: [A.2.1.7]
▪ Code: [C-07]
Anzahl der
Wassertemperaturzonen:
▪ Nr.: [A.2.1.8]
▪ Code: [7-02]
Bei Wärmepumpen-Konvektoren:
Externes Raumthermostat für die
Zusatz-Zone:
▪ Nr.: [A.2.2.5]
▪ Code: [C-06]
Absperrventilausgang
Absperrventil
An der Mischventilstation
Vorteile
▪ Komfort.
▪ Die intelligente Raumthermostatfunktion
Vorlauftemperatur auf der Grundlage der Ist-Raumtemperatur
verringern oder erhöhen (Modulation).
▪ Die Kombination der beiden Wärme-Emittentensysteme bietet
einen hervorragenden Heizkomfort der Bodenheizung sowie
einen exzellenten Kühlkomfort
Konvektoren.
▪ Effizienz.
▪ Abhängig vom Bedarf liefert das Innengerät unterschiedliche
Vorlauftemperaturen, die mit der nominalen Temperatur der
verschiedenen Wärme-Emittenten übereinstimmt.
▪ Die Bodenheizung bietet in Kombination mit ROTEX HPSU die
beste Leistung.
Wert
2 (Raumtemp.-St.): Der Betrieb
des Geräts wird abhängig von
der Umgebungstemperatur der
Bedieneinheit geregelt.
Hinweis:
▪ Hauptraum
Benutzerschnittstelle
verwendet
Raumthermostat
▪ Andere Räume = externe
Raumthermostatfunktion
1 (2 Heizkreise): Hauptzone +
Zusatzzone
1 (Thermo EIN/AUS): Wenn der
verwendete externe
Raumthermostat oder der
Wärmepumpen-Konvektor nur
eine Thermo EIN/AUS-
Bedingung senden kann. Keine
Trennung zwischen Heiz- oder
Kühlbedarf.
So einstellen, dass er der
Thermo-Anforderung der Haupt-
Zone folgt.
Wenn die Haupt-Zone während
des Kühlens zur Vermeidung von
Kondensationsbildung auf dem
Boden ausgeschaltet werden
muss, stellen Sie dies
entsprechend ein.
Stellen Sie die Soll-
Vorlauftemperatur für die
Hauptzone für Heizen und/oder
Kühlen ein.
kann die Soll-
der Wärmepumpen-
