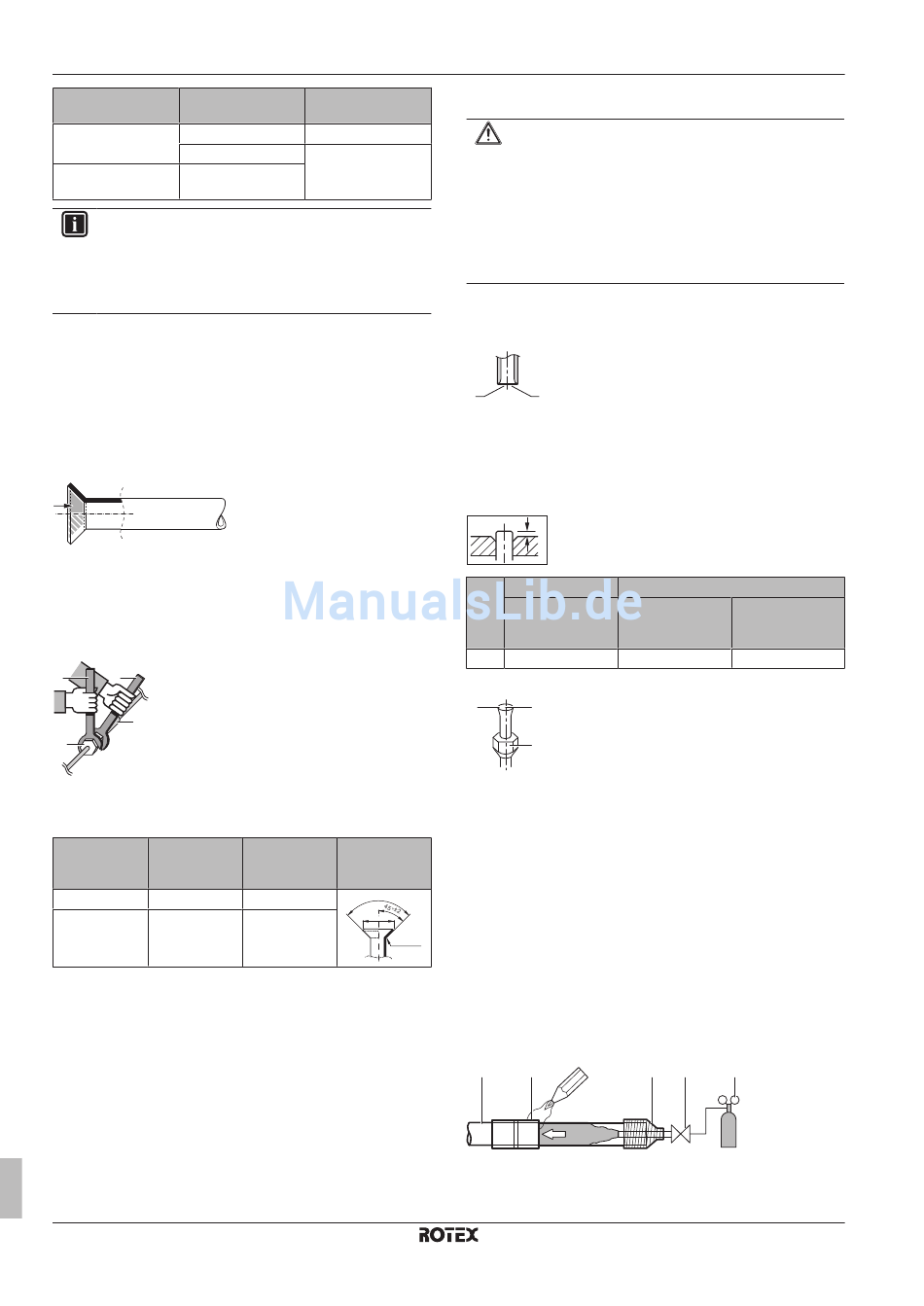

7 Installation
Gerät
Installationszeitrau
Außengerät
>1 Monat
<1 Monat
Innengerät
Unabhängig vom
Zeitraum
INFORMATION
Öffnen Sie das Absperrventil des Kältemittels erst,
nachdem Sie die Kältemittelleitungen überprüft haben.
Wenn Sie zusätzliches Kältemittel auffüllen müssen, wird
empfohlen,
das
Kältemittel-Absperrventil
Auffüllen zu öffnen.
7.5.3
Richtlinien zum Anschließen von
Kältemittelleitungen
Beachten Sie die folgenden Richtlinien, wenn Sie Rohrleitungen
anschließen:
▪ Tragen Sie vor dem Aufsetzen einer Überwurfmutter auf die
Oberfläche innen Etheröl oder Esteröl auf. Schrauben Sie die
Mutter erst mit der Hand um 3 oder 4 Umdrehungen auf das
Gewinde und ziehen Sie sie danach fest.
▪ Wenn Sie eine Überwurfmutter lösen, verwenden Sie immer zwei
Schlüssel in Kombination.
▪ Verwenden Sie beim Anschließen eines Rohres zum Festziehen
der Überwurfmutter immer einen Schraubenschlüssel und einen
Drehmomentschlüssel zusammen. Sonst besteht die Gefahr, dass
die Mutter bricht oder dass eine Leckage entsteht.
a
b
c
d
a
Drehmomentschlüssel
b
Schraubenschlüssel
c
Rohrverbindungsstück
d
Bördelmutter
Rohrstärke
Anzugsdrehm
(mm)
oment (N•m)
Ø6,4
15~17
Ø15,9
63~75
7.5.4
Hinweise zum Biegen der Rohre
Verwenden
Sie
eine
Rohrbiegezange
Rohrbiegungen sollten so behutsam wie möglich erfolgen (der
Biegeradius sollte 30 bis 40 mm oder mehr betragen).
Referenzhandbuch für den Monteur
36
Schutzmethode
m
Rohr quetschen
Rohr quetschen oder
mit Klebeband
abdichten
nach
dem
Aufweitungsm
Form der
aße (A) (mm)
Ausdornung
(mm)
90° ±2
8,7~9,1
A
19,3~19,7
R=0.4~0.8
zum
Biegen.
Alle
7.5.5
So dornen Sie Rohrenden auf
ACHTUNG
▪ Bei unzureichendem Aufdornen kann Kältemittelgas
austreten.
▪ Bördelanschlüsse nicht wiederverwenden. Verwenden
Sie neue Bördelanschlüsse, um Kältemittelgaslecks zu
verhindern.
▪ Verwenden Sie nur die Überwurfmuttern, die dem
Gerät
beiliegen.
Überwurfmuttern könnte Kältemittel entweichen.
1 Schneiden Sie das Rohrende mit einem Rohrschneider ab.
2 Entgraten Sie das Rohrende, halten Sie dabei die Schnittfläche
nach unten, damit die Späne nicht in das Rohr fallen.
a
b
a
Genau im rechten Winkel schneiden.
b
Entgraten.
3 Entfernen Sie die Überwurfmutter vom Absperrventil und setzen
Sie sie auf das Rohr.
4 Dornen Sie das Rohr auf. Verwenden Sie genau die in der
folgenden Abbildung gezeigte Position.
A
Bördelgerät für
Kupplungstyp
R410A
(gezahnter Typ)
(Kupplungstyp)
A
0~0,5 mm
1,0~1,5 mm
5 Prüfen Sie, ob das Bördeln korrekt ausgeführt wurde.
a
b
c
a
Die innere Oberfläche der Bördelung muss makellos sein.
b
Das Rohrende muss in einem perfekten Kreis aufgedornt
sein.
c
Stellen Sie sicher, dass die Überwurfmutter angebracht ist.
7.5.6
So verlöten Sie Rohrenden
Das Innengerät und das Außengerät haben Bördelanschlüsse.
Verbinden Sie beide Enden ohne Löten. Falls Löten erforderlich ist,
berücksichtigen Sie die folgenden Punkte:
▪ Blasen Sie beim Löten die Rohrleitungen mit Stickstoff aus, um
die Bildung einer größeren Oxidationsschicht auf der Innenseite
der Rohrleitung zu verhindern. Diese Schicht beeinträchtigt die
Funktionsweise
der
Ventile
Kältemittelsystem und verhindert den ordnungsgemäßen Betrieb
der Installation.
▪ Stellen Sie den Stickstoffdruck mittels eines Druckminderventils
auf 20 kPa (gerade ausreichend, dass er auf der Haut spürbar ist).
a
b
f
a
Kältemittelrohre
b
Zu verlötendes Teil
c
Bandumwicklung
d
Handventil
Bei
Verwendung
anderer
Herkömmliches Bördelgerät
Flügelmuttertyp
(Imperial-Typ)
1,5~2,0 mm
und
Kompressoren
c
d
e
f
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU Niedertemperatur-Bi-bloc
4P384979-1 – 2015.01
