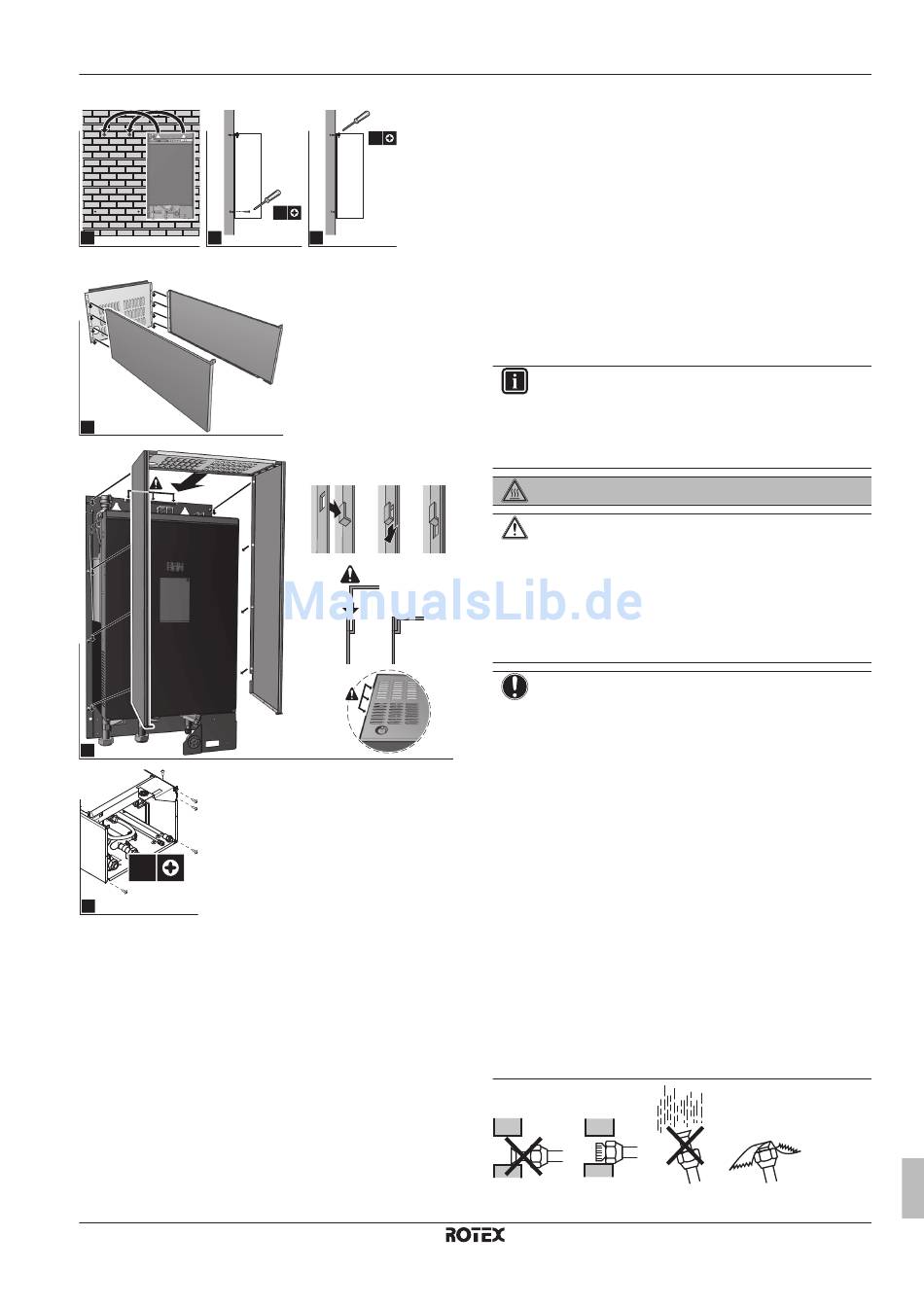

6 Haken Sie das Gerät an der Wand ein.
1 2
7 Montieren Sie das Gerät.
1
2 1
2
2
5×
3
7.4.4

So installieren Sie die Ablaufwanne

Wenn eine Ablaufwanne (EKHBDPCA2) erforderlich ist, installieren
Sie diese, bevor Sie die Kältemittel- und Wasserleitungen und die
elektrischen Leitungen anschließen.
Informationen zur Installation
Installationsanleitung der Ablaufwanne.
7.5 Anschließen der Kältemittelleitung
7.5.1 Kältemitteilleitungen anschließen
Vor Anschließen der Kältemitteilleitungen
Außen- und Inneneinheit müssen montiert sein.
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU Niedertemperatur-Bi-bloc
4P384979-1 – 2015.01
2×
2×
3
2
entnehmen Sie der
Typischer Ablauf
Anschließen der Kältemittelleitungen beinhaltet:
▪ Kältemittelleitung an die Außeneinheit anschließen
▪ Kältemittelleitung an die Inneneinheit anschließen
▪ Kältemittelleitungen isolieren
▪ Befolgen Sie die Richtlinien für:
▪ Biegen von Rohren
▪ Aufdornen des Rohrendes
▪ Hartlöten
▪ Verwendung der Absperrventile
7.5.2 Sicherheitsvorkehrungen beim Anschluss
von Kältemittelleitungen
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
GEFAHR: VERBRENNUNGSGEFAHR
ACHTUNG
▪ Verwenden Sie KEIN Mineralöl am aufgedornten Teil.
▪ Verwenden Sie KEINE Rohrleitungen von vorigen
Installationen.
▪ Installieren Sie KEINEN Trockner bei diesem R410A-
Gerät, damit dessen Lebensdauer nicht verkürzt wird.
Das trocknende Material kann sich ablösen und das
System beschädigen.
HINWEIS
Beachten Sie die folgenden Warnhinweise bezüglich der
Kältemittel-Rohrleitungen:
▪ Achten Sie darauf, dass keine anderen Stoffe (z. B.
Luft) als das vorgesehene
Kühlkreislauf gelangt.
▪ Verwenden Sie nur R410A, wenn Sie Kältemittel
auffüllen.
▪ Verwenden Sie ausschließlich Installationswerkzeuge
(z. B. Manometer-Set), die speziell auf R410A
ausgelegt sind und dem Druck standhalten. Achten Sie
darauf, dass keine fremden Substanzen (einschließlich
Mineralöle oder Feuchtigkeit) in das System gelangen.
▪ Bringen Sie die Rohrleitung so an, dass die Rohrenden
KEINER mechanischen Beanspruchung ausgesetzt
sind.
▪ Schützen Sie die Rohrleitungen wie in der folgenden
Tabelle beschrieben, um das Eindringen von Schmutz,
Flüssigkeiten oder Staub in die Rohrleitung zu
vermeiden.
▪ Beim Durchführen von Kupferrohren durch Wände
muss mit besonderer Vorsicht vorgegangen werden
(siehe Abbildung unten).
7 Installation
Kältemittel in den
Referenzhandbuch für den Monteur
35
