Estrich-Aufheiz - Rotex HPSU Referenzhandbuch

INFORMATION
▪ Wenn Notfall auf Manuell ([A.5.1.2]=0) gesetzt und das
Gerät für den Start im Notbetrieb eingestellt ist, fordert
Sie die Bedieneinheit vor dem Start zu einer
Bestätigung auf. Die Funktion "Estrich-Aufheiz" mittels
der Unterbodenheizung ist auch dann aktiv, wenn der
Benutzer den Notbetrieb NICHT bestätigt.
▪ Während der Estrich-Aufheizung
Unterbodenheizung ist die Funktion zur Begrenzung
der Pumpendrehzahl [9‑0D] NICHT verfügbar.
HINWEIS
Der Monteur ist für folgende Punkte verantwortlich:
▪ Kontaktaufnahme
Anweisungen zur Austrocknung, um Risse des Estrichs
zu vermeiden
▪ Programmierung
Austrocknung mittels der Unterbodenheizung gemäß
den oben aufgeführten
Estrichherstellers
▪ Regelmäßige Überprüfung
Funktion der Konfiguration
▪ Auswahl des korrekten, mit dem für den Boden
verwendeten Estrich übereinstimmenden Programms
HINWEIS
Die Funktion "Frostschutz Raum" ist standardmäßig
deaktiviert ([2‑06]=0). Aktivieren Sie diese Funktion erst,
wenn die Unterboden-Estrich-Austrocknung erfolgreich
abgeschlossen wurde. Die Missachtung dieses Hinweises
kann zu Rissen im Estrich führen.
HINWEIS
Damit die Estrich-Aufheizung
Unterbodenheizung gestartet werden kann, stellen Sie
sicher, dass die folgenden Einstellungen vorgenommen
wurden:
▪ [2‑06] = 0
▪ [4‑00] = 1
▪ [4‑04] = 2
▪ [C‑02] = 0
▪ [D‑01] = 0
▪ [4‑08] = 0
▪ [4‑01] ≠ 1
Der Monteur kann bis zu 20 Schritte programmieren. Für jeden
Schritt muss er Folgendes eingeben:
1 Dauer in Stunden, bis zu 72 Stunden
2 Soll-Vorlauftemperatur.

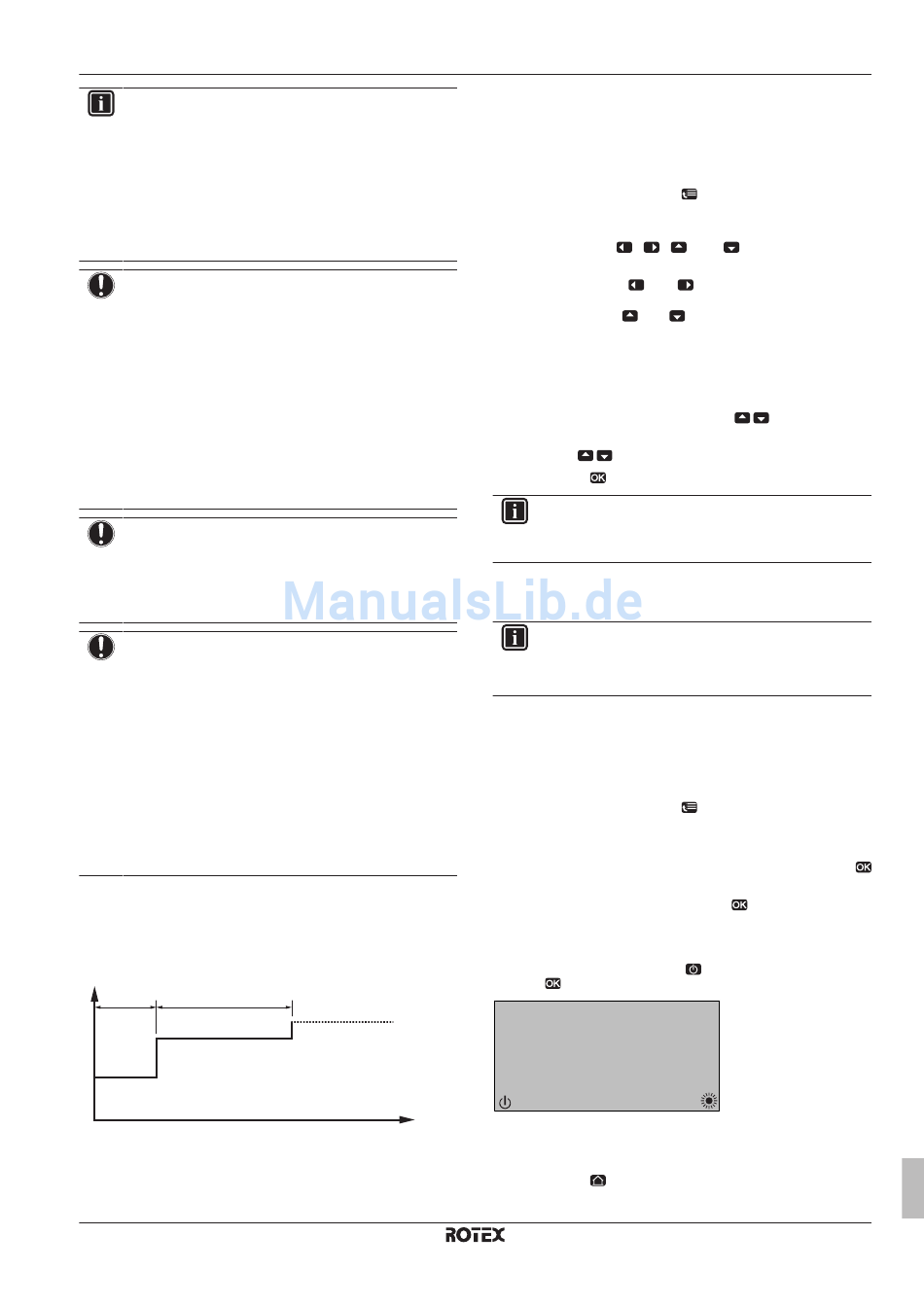

Beispiel:
T
24h (1) 36h (2)
25°C (1) 35°C (2)
A1
T Soll-Vorlauftemperatur (15~55°C)
t Dauer (1~72 Std.)
(1) Aktionsschritt 1
(2) Aktionsschritt 2
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU Niedertemperatur-Bi-bloc
4P384979-1 – 2015.01
mittels
zum Estrichhersteller
des Programms zur Estrich-
Anweisungen
der ordnungsgemäßen
mittels
t
So programmieren Sie die Estrich-Austrocknung
mittels der Unterbodenheizung
1 Setzen Sie die Zugriffserlaubnisstufe auf "Monteur". Siehe
setzen Sie die Zugriffserlaubnisstufe auf "Monteur"" auf
Seite 49.
2 Gehen Sie zu
Inbetriebnahme > Estrich-Aufheizprogramm > Aufheizprog.
der
Festlegen.
3 Verwenden Sie
programmieren.
▪ Verwenden Sie
blättern.
▪ Verwenden Sie
für
Wenn eine Zeit ausgewählt ist, können Sie die Dauer
zwischen 1 und 72 Stunden festlegen.
Wenn eine Temperatur ausgewählt ist, können Sie die Soll-
Vorlauftemperatur zwischen 15°C und 55°C einstellen.
4 Um einen neuen Schritt hinzuzufügen, wählen Sie "–h" oder "–"
des
in einer leeren Zeile und drücken dann
5 Um einen Schritt zu löschen, stellen Sie die Dauer auf "–" ein,
indem Sie
6 Drücken Sie , um das Programm zu speichern.
Es ist wichtig, dass sich kein leerer Schritt im Programm
befindet. Der Timer stoppt, wenn ein leerer Schritt
programmiert ist ODER wenn 20 aufeinander folgende
Schritte ausgeführt wurden.
So führen Sie die Estrich-Austrocknung mittels
der Unterbodenheizung durch
INFORMATION
Der Wärmepumpentarif kann nicht in Verbindung mit der
der
Estrich-Austrocknung
verwendet werden.
Voraussetzung: Stellen Sie sicher, dass NUR 1 Bedieneinheit an
Ihr System angeschlossen ist, um eine Estrich-Austrocknung mittels
der Unterbodenheizung durchzuführen.
Voraussetzung: Stellen Sie sicher, dass die Bedieneinheit die
Startseite anzeigt
Brauchwasserbedarf ausgeschaltet sind.
1 Gehen Sie zu
Inbetriebnahme > Estrich-Aufheizprogramm.
2 Wählen Sie ein Austrocknungsprogramm aus.
3 Wählen Sie Aufheizprogramm starten und drücken Sie dann
.
4 Wählen Sie OK und drücken Sie dann
Ergebnis: Die Estrich-Austrocknung mittels der Unterbodenheizung
startet, und der folgende Bildschirm wird angezeigt. Sie wird nach
Abschluss des Vorgangs automatisch gestoppt. Um den Vorgang
manuell zu stoppen, drücken Sie
Sie dann .

Estrich-Aufheiz

Aktive Stufe
Verbleibend
Soll-VLT
Stopp
So lesen Sie den Status der Estrich-Austrocknung
mittels der Unterbodenheizung aus
1 Drücken Sie .
9 Inbetriebnahme
[A.7.2]: > Monteureinstellungen
, , und , um den Zeitplan zu
und , um durch das Programm zu
oder zum Anpassen der Auswahl.
.
drücken.
mittels der Unterbodenheizung
und dass Raumheizungs-
[A.7.2]: > Monteureinstellungen
.
, wählen Sie OK und drücken
Di 15:10
1
14d 12h
25°C
Referenzhandbuch für den Monteur
"So
>
und
>
81
