8 Erweiterte-Funktion

2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.

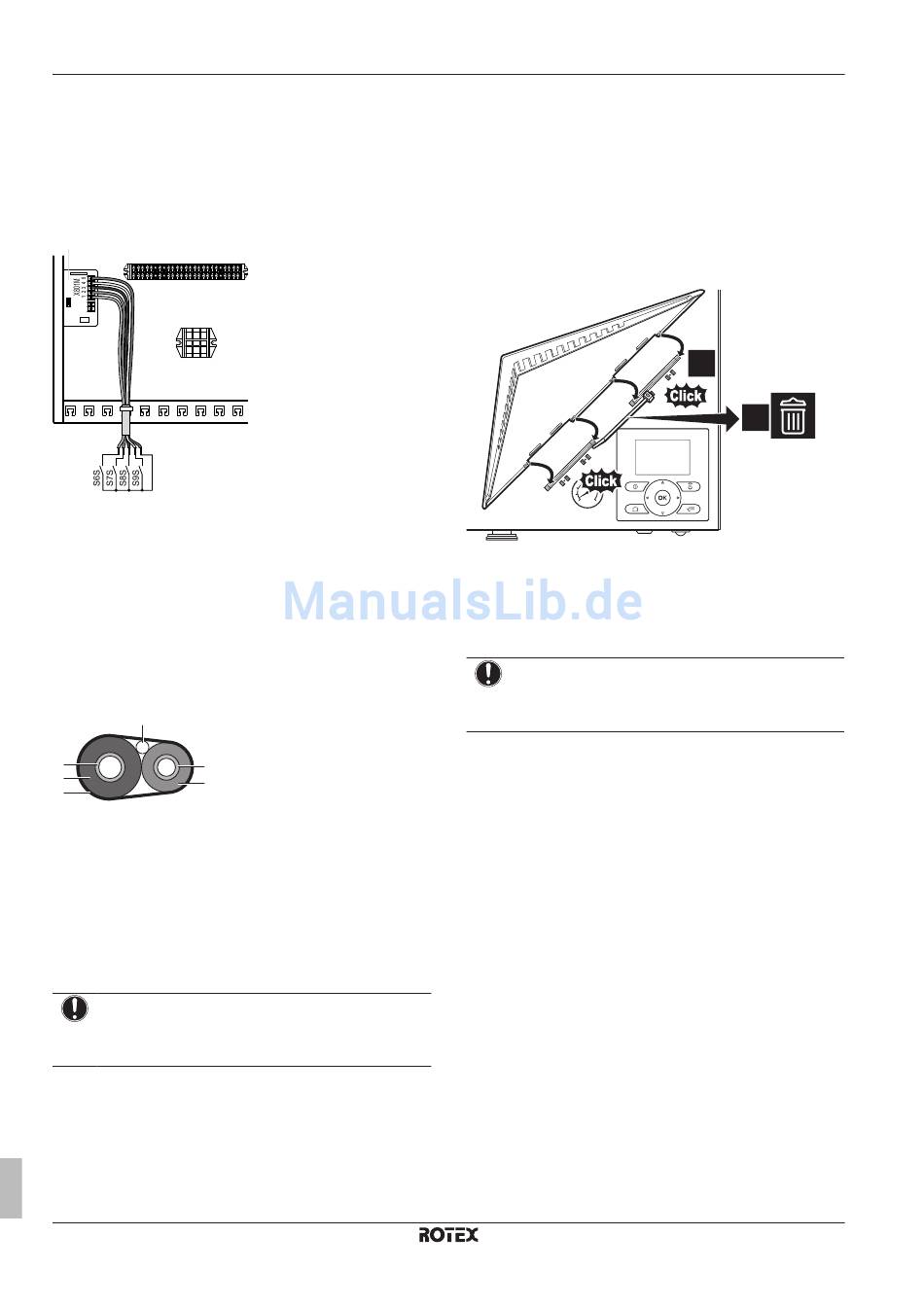

7.9.16 So schließen Sie die Stromverbrauch-
Digitaleingänge an
1 Schließen Sie das Kabel der Stromverbrauch-Digitaleingänge
an die entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
a
X2M
A8P
X1M
a EKRP1AHTA muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.10 Abschließen der Installation des
Außengeräts
7.10.1 So schließen Sie die Installation des
Außengeräts ab
1 Isolieren und befestigen Sie die Kältemittelleitungen und das
Verbindungskabel wie folgt:
c
a
d
b
e
f
a Gasleitung
b Isolierung der Gasleitung
c Verbindungskabel
d Flüssigkeitsleitung
e Isolierung der Flüssigkeitsleitung
f Klebeband
2 Installieren Sie die Wartungsabdeckung.
7.10.2 So schließen Sie das Außengerät
1 Schließen Sie die Schaltkastenabdeckung.
2 Schließen Sie die Wartungsabdeckung.
HINWEIS
Achten Sie beim Schließen der Außengeräteabdeckung
darauf, das Anzugsdrehmoment von 4,1 N•m nicht zu
überschreiten.
Referenzhandbuch für den Monteur
48
7.11 Abschließen der Installation des
Innengeräts
7.11.1 So befestigen Sie die
Benutzerschnittstelle am Innengerät
1 Stellen Sie sicher, dass die Frontblende vom Innengerät
entfernt wurde. Siehe "7.2.3 So öffnen Sie das Innengerät" auf
Seite 31.
2 Stecken Sie die Abdeckung der Benutzerschnittstelle auf die
Scharniere auf.
3 Montieren Sie die Frontblende am Innengerät.
7.11.2 So schließen Sie das Innengerät
1 Schließen Sie die Schaltkastenabdeckung.
2 Bringen Sie die Frontblende wieder an.
HINWEIS
Achten Sie beim Schließen der Innengeräteabdeckung
darauf, das Anzugsdrehmoment von 4,1 N•m NICHT zu
überschreiten.
8 Erweiterte-Funktion
8.1 Übersicht: Konfiguration
In diesem Kapitel ist beschrieben, was Sie tun und wissen müssen,
um das System nach der Installation zu konfigurieren.
Warum
Wenn Sie das System NICHT korrekt konfigurieren, arbeitet es
möglicherweise NICHT erwartungsgemäß.
beeinflusst folgende Punkte:
▪ Die Berechnungen der Software
▪ Die Anzeige und die
Benutzerschnittstelle
Wie
Es gibt zwei verschiedene Möglichkeiten, um das System zu
konfigurieren.
2
3
Die Konfiguration
Bedienmöglichkeiten an
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU Niedertemperatur-Bi-bloc
4P384979-1 – 2015.01
der
