▪ Verwenden Sie beim Hartlöten der Rohrverbindungen KEINE
Antioxidationsmittel.
Durch Rückstände könnten die Rohre blockiert werden, was zu
einem Defekt der Anlage führen könnte.
▪ Verwenden
Sie
beim
Hartlöten
Kältemittelleitungen KEIN Flussmittel. Verwenden Sie Phosphor-
Kupfer-Lote (BCuP), die kein Flussmittel erfordern.
Flussmittel haben extrem schädliche Wirkungen auf Kältemittel-
Leitungssysteme.
Wird
beispielsweise
Chlorbasis verwendet, verursacht das Korrosion am Rohr. Und
wenn das Flussmittel gar Fluor enthält, wird dadurch die Qualität
des Kältemittel-Öls beeinträchtigt.

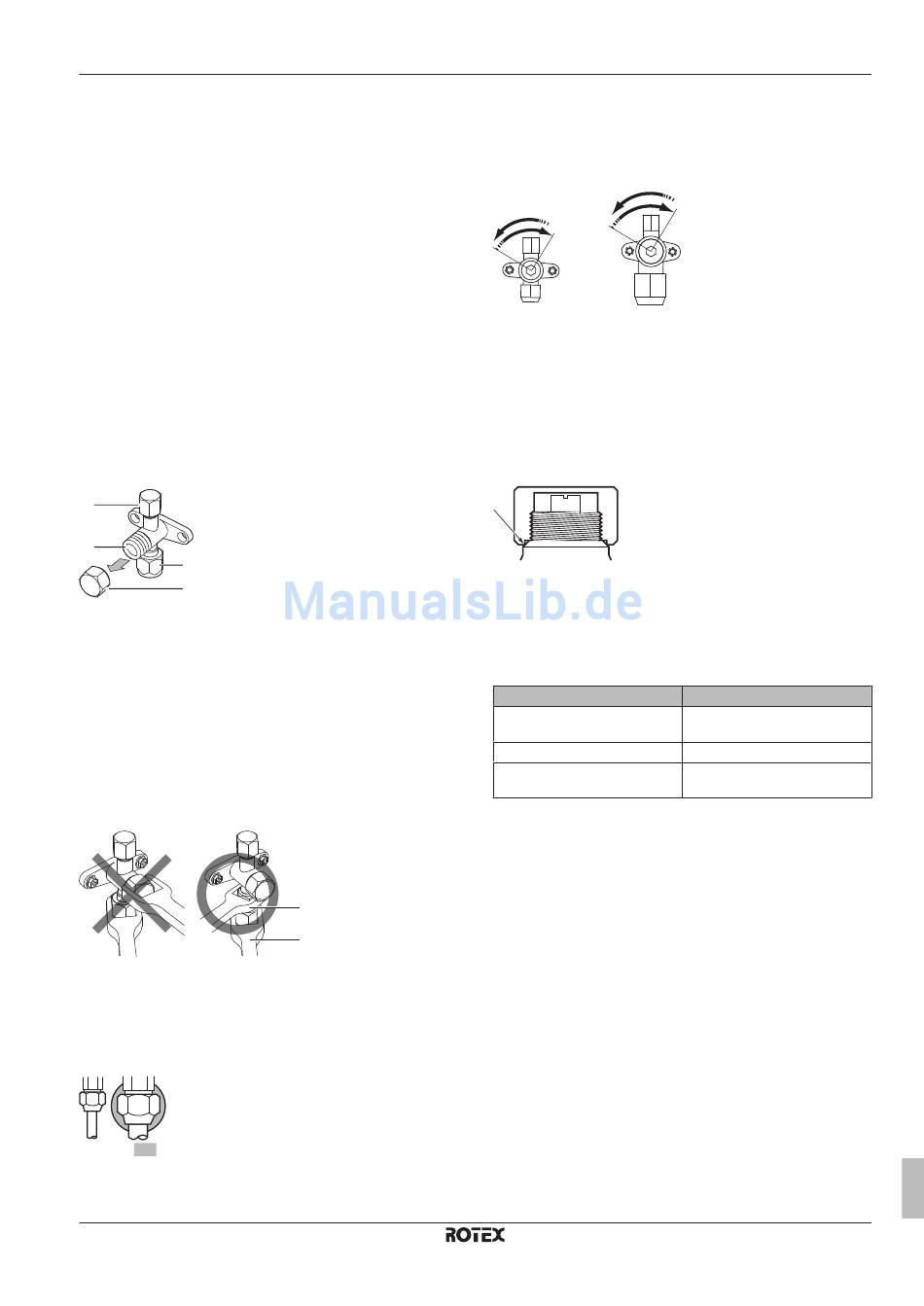

7.5.7
Absperrventil und Service-Stutzen
benutzen
So bedienen Sie das Absperrventil
Berücksichtigen Sie dabei die folgenden Hinweise:
▪ Die Absperrventile werden werkseitig geschlossen.
▪ Die nachfolgende Abbildung zeigt die für die Handhabung des
Ventils erforderlichen Teile.
a
b
c
d
a
Wartungsanschluss und Abdeckung des
Wartungsanschlusses
b
Ventilschaft
c
Bauseitiger Rohranschluss
d
Schaftabdeckung
▪ Stellen Sie sicher, dass beide Sperrventile während des Betriebs
geöffnet sind.
▪ Üben Sie KEINE übermäßige Kraft auf den Ventilschaft aus.
Andernfalls kann das Ventilgehäuse beschädigt werden.
▪ Achten Sie immer darauf, das Absperrventil immer mit einem
Schraubenschlüssel zu sichern und die Überwurfmutter dann mit
einem Drehmomentschlüssel zu lösen bzw. festzuziehen. Setzen
Sie den Schraubenschlüssel NICHT auf der Abdeckung des
Schafts an, da dies zu einer Kältemittelleckage führen kann.
a
Schraubenschlüssel
b
Drehmomentschlüssel
▪ Wenn von einem niedrigen Betriebsdruck auszugehen ist (z. B.
beim Kühlbetrieb bei niedrigen Außentemperaturen), ist die
Überwurfmutter
im
Absperrventil
ausreichend Dichtmittel (Silikon-Dichtmittel) abzudichten, um ein
Einfrieren zu verhindern.
Silikon-Dichtmittel; stellen Sie sicher, dass keine Lücke
vorhanden ist.
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU Niedertemperatur-Bi-bloc
4P384979-1 – 2015.01
von
Kupfer-zu-Kupfer-
ein
Flussmittel
auf
a
b
an
der
Gasleitung
mit
So öffnen/schließen Sie das Absperrventil
1 Entfernen Sie die Ventilabdeckung.
2 Setzen
Sie
einen
(Flüssigkeitsseite: 4 mm/Gasseite: 6 mm) auf den Ventilschaft
auf und drehen Sie den Ventilschaft:
Gegen den Uhrzeigersinn zum Öffnen.
Im Uhrzeigersinn zum Schließen.
3 Drehen Sie nicht mehr weiter, wenn sich der Ventilschaft nicht
mehr weiter drehen lässt. Das Ventil ist jetzt geöffnet/
geschlossen.
So handhaben Sie die Schaftabdeckung
Berücksichtigen Sie dabei die folgenden Hinweise:
▪ Der Pfeil zeigt an, ab wo die Schaftabdeckung abgedichtet ist.
Beschädigen Sie ihn NICHT.
▪ Ziehen
Sie
nach
Betätigen
Schaftabdeckung ordnungsgemäß fest.
▪ Das erforderliche Drehmoment finden Sie in der folgenden
Tabelle.
▪ Überprüfen Sie nach dem Festziehen der Schaftabdeckung, ob
Kältemittel austritt.
Element
Schaftabdeckung,
Flüssigkeitsseite
Schaftabdeckung, Gasseite
Abdeckung des
Wartungsanschlusses
So handhaben Sie die Abdeckung des
Wartungsanschlusses
Berücksichtigen Sie dabei die folgenden Hinweise:
▪ Verwenden
Sie
immer
Ventildruckentlastungsstift,
weil
Schräder-Ventil ist.
▪ Ziehen Sie nach Betätigen des Wartungsanschlusses dessen
Abdeckung ordnungsgemäß fest. Das erforderliche Drehmoment
finden Sie in Kapitel
"So handhaben Sie die Schaftabdeckung" auf
Seite 37.
▪ Prüfen
Sie
nach
dem
Wartungsanschlusses, ob Kältemittel austritt.
7.5.8
So schließen Sie die Kältemittelleitung an
das Außengerät an
1 Schließen Sie den Anschluss für flüssiges Kältemittel vom
Innengerät an das Flüssigkeits-Absperrventil des Außengeräts
an.
7 Installation
Sechskantschraubenschlüssel
des
Absperrventils
Anzugsdrehmoment (N∙m)
13,5~16,5
22,5~27,5
11,5~13,9
einen
Füllschlauch
mit
einem
der
Wartungsanschluss
Festziehen
der
Abdeckung
Referenzhandbuch für den Monteur
die
ein
des
37
