En caso de averías durante el funcionamiento
• Si se produce una avería que representa un peligro inmediato para los emple-
ados o las instalaciones: apagar el producto.
• Completar el análisis de errores y la resolución de problemas. Véase
calización de fallos y su
eliminación.
• Comprobar los LED y diagnósticos. Consulte
8.2 Poner en funcionamiento el acoplador de bus
1. Llevar el sistema a un estado definido.
2. Colocar todos los accionamientos auxiliares manuales en la posición 0.
3. Conectar la tensión de servicio.
4. Comprobar los indicadores LED de todos los módulos.
5. Conectar la alimentación de aire comprimido.
9 Mantenimiento
9.1 Inspección
9.1.1 Especificaciones generales
Uso en condiciones ambientales normales
• Intervalo de comprobación: debe comprobarse mensualmente la presencia
de suciedad y daños en el producto.
• El explotador de la instalación determinará los intervalos de control según el
impacto ambiental en el lugar de uso.
Uso en condiciones ambientales agresivas
Las condiciones ambientales agresivas son, p. ej.:
• Temperatura elevada
• Gran acumulación de suciedad
• Proximidad a líquidos o vapores que disuelven grasas
Como resultado de las condiciones ambientales agresivas, existen más especifi-
caciones para la inspección:
• Adaptar el intervalo de comprobación de las juntas a las condiciones ambien-
tales.
9.1.2 Procedimiento
Preparación
1. No completar ningún trabajo en la instalación durante la preparación.
2. Cerrar las zonas de peligro.
3. Despresurizar y apagar la instalación o parte de la instalación.
4. Asegurar la instalación contra reconexiones.
5. Dejar que el producto y las piezas de la instalación contiguas se enfríen.
6. Usar EPI.
Control visual
Comprobar la integridad mediante un control visual.
u
Comprobación detallada
• Identificaciones y advertencias en el producto: la empresa explotadora debe
sustituir inmediatamente las identificaciones o advertencias que se lean con
dificultad.
• Comprobar las conexiones de aire comprimido.
• Comprobar las líneas.
• Comprobar las juntas.
• Comprobar si todas las unidades roscadas están bien ajustadas.
• Comprobar los dispositivos de protección de la instalación.
• Controlar las funciones del producto.
AVENTICS™ PROFINET-IO | R412015162-BAL-001-AF | Español
g 14. Lo-
g 12.3.1 Indicador
LED.
9.2 Limpieza
9.2.1 Especificaciones generales
Intervalo de limpieza
• La empresa explotadora determina los intervalos de limpieza de acuerdo con
el impacto ambiental en el lugar de uso.
Elemento auxiliar
• Limpiar el producto únicamente con un paño húmedo.
• Utilizar únicamente agua y, en caso necesario, un producto de limpieza suave
para la limpieza (protección del material).
¡NOTA! Comprobar que no entra agua o neblina de agua en el producto a tra-
vés de las conexiones de aire comprimido. Los líquidos entrantes destruyen
las juntas y provocan daños en el producto.
9.2.2 Procedimiento
1. Cerrar todas las aberturas con dispositivos de protección adecuados para que
ningún producto de limpieza pueda penetrar en el sistema.
2. Eliminar todos los depósitos de polvo del producto y las partes cercanas de la
instalación.
3. En caso necesario, eliminar otros depósitos relacionados con la producción
del producto y las partes cercanas de la instalación.
9.3 Mantenimiento
El producto no requiere mantenimiento en condiciones ambientales normales.
9.4 Tras el mantenimiento
Si no se han detectado daños y la empresa explotadora no ha notificado ninguna
avería, el producto puede volver a conectarse a la fuente de alimentación y po-
nerse en funcionamiento.
10 Desmontaje y sustitución
Solo resulta necesario retirar el producto si debe sustituirse, instalarse en otro lu-
gar o eliminarse.
10.1 Preparación
Ejecutar medidas de protección . Véase
u
protección.
Herramienta
• 1x llave Allen (ancho de llave 3)
10.2 Procedimiento
4
4
1
1
2
2
3
3

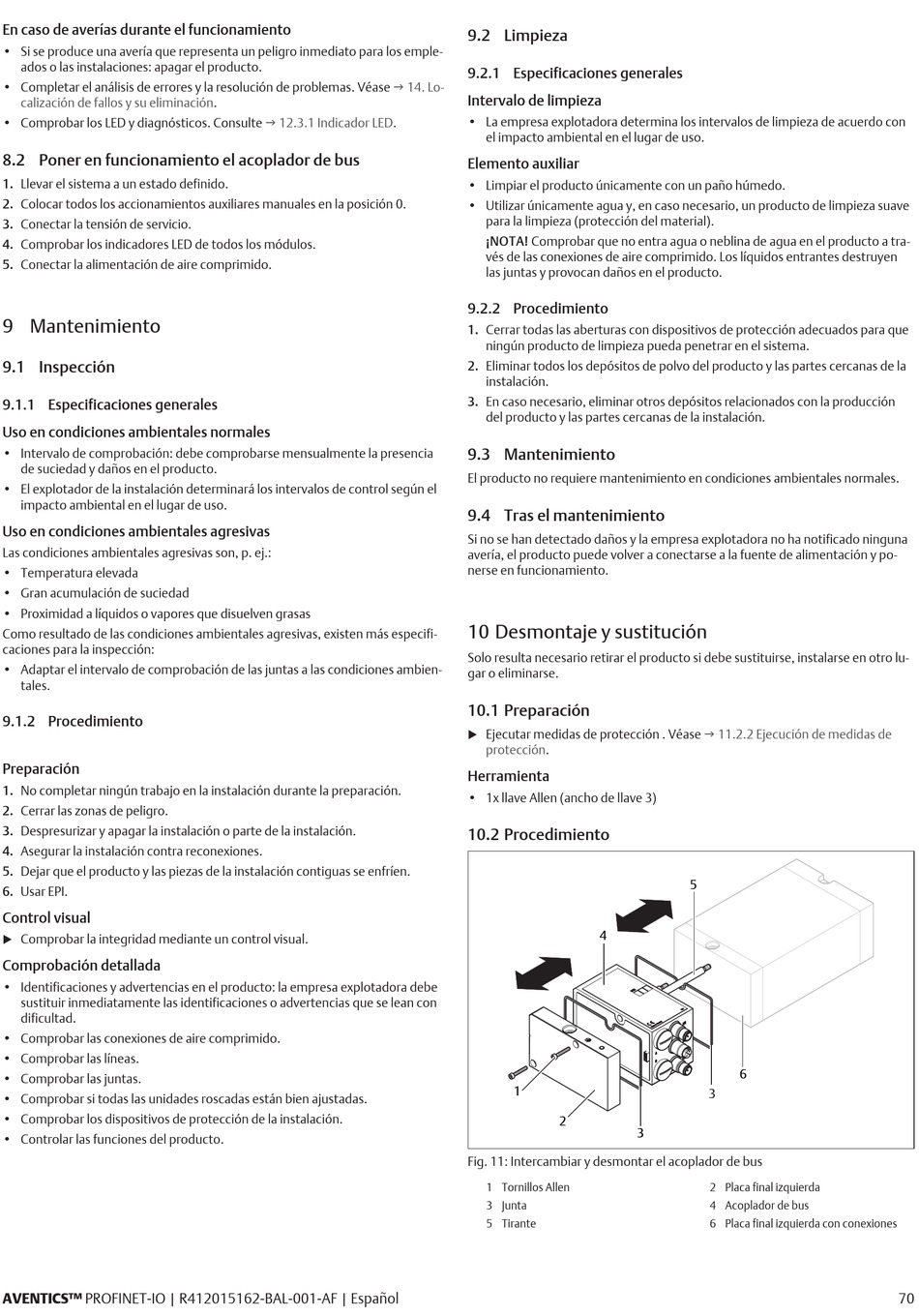

Fig. 11: Intercambiar y desmontar el acoplador de bus
1 Tornillos Allen
3 Junta
5 Tirante
g 11.2.2 Ejecución de medidas de
5
5
6
6
3
2 Placa final izquierda
4 Acoplador de bus
6 Placa final izquierda con conexiones
