• Ne pas couvrir le produit.
En cas de défauts en cours de fonctionnement
• Si un défaut survient et constitue un danger immédiat pour les employés ou
les installations : éteindre le produit.
• Effectuer une analyse des défauts et le dépannage. Voir
élimination de
défauts.
• Respecter les LED et les diagnostics. Voir
8.2 Mise en service du coupleur de bus
1. Mettre le système dans un état défini.
2. Régler toutes les commandes manuelles auxiliaires sur la position « 0 ».
3. Mettre la tension de service en marche.
4. Vérifier les affichages LED de tous les modules.
5. Mettre l'alimentation en air comprimé en marche.
9 Entretien
9.1 Inspection
9.1.1 Spécifications générales
Utilisation dans des conditions ambiantes normales
• Intervalle de contrôle : le produit doit être vérifié tous les mois pour contrôler
l'absence d'encrassement et de dommages.
• Les intervalles d'inspection sont définis par l'exploitant conformément aux
contraintes environnementales du lieu d'utilisation.
Utilisation dans des conditions ambiantes agressives
Les conditions ambiantes agressives sont par exemple :
• Charge thermique élevée
• Fort encrassement
• Proximité de liquides ou de vapeurs dissolvant les graisses
En raison des conditions ambiantes agressives, il existe des spécifications supplé-
mentaires pour l'inspection :
• Adapter l'intervalle d'inspection des joints aux conditions ambiantes.
9.1.2 Procédure
Préparation
1. Pendant les préparations, ne pas procéder à des travaux sur l'installation.
2. Délimiter les zones dangereuses.
3. Mettre l'installation et / ou la partie de l'installation hors pression et hors ten-
sion.
4. Sécuriser l'installation contre toute remise en marche.
5. Laisser refroidir le produit et les parties voisines de l'installation.
6. Porter un EPI.
Contrôle visuel
Effectuer un contrôle visuel quant à son état intact.
u
Vérification des détails
• Marquages et avertissements sur le produit : l'exploitant doit immédiatement
remplacer les marquages ou avertissements difficilement lisibles.
• Vérifier les raccords d'air comprimé.
• Vérifier les conduites.
• Vérifier les joints.
• Contrôler tous les raccords à vis quant à un positionnement fixe.
• Contrôler les dispositifs de protection de l'installation.
• Contrôler les fonctions du produit.
AVENTICS™ PROFINET-IO | R412015162-BAL-001-AF | Français
g 14. Recherche et
g 12.3.1 Affichage
LED.
9.2 Nettoyage
9.2.1 Spécifications générales
Intervalles de nettoyage
• Les intervalles de nettoyage sont définis par l'exploitant conformément aux
contraintes environnementales du lieu d'utilisation.
Moyens auxiliaires
• Nettoyer le produit exclusivement à l'aide de lingettes.
• Pour le nettoyage, utiliser exclusivement de l'eau et, le cas échéant, un pro-
duit de nettoyage doux (protection du matériel).
REMARQUE! S'assurer que de l'eau ou de la brume ne pénètre pas dans le
produit par les raccords d'air comprimé. Les liquides pénétrants détruisent les
joints et endommagent le produit.
9.2.2 Procédure
1. Fermer toutes les ouvertures à l'aide de protections appropriées pour empê-
cher le produit de nettoyage de pénétrer dans le système.
2. Retirer tous les dépôts de poussière sur le produit et les parties adjacentes de
l'installation.
3. Le cas échéant, retirer d'autres dépôts liés à la production sur le produit et les
parties adjacentes de l'installation.
9.3 Maintenance
Dans des conditions ambiantes normales, le produit est sans maintenance.
9.4 Après l'entretien
Si aucun dommage n'a été détecté et que l'exploitant n'a pas signalé de dysfonc-
tionnement, le produit peut être rebranché à l'alimentation électrique et mis en
service.
10 Démontage et remplacement
La dépose n'est nécessaire que si le produit doit être remplacé, installé ailleurs ou
mis au rebut.
10.1 Préparation
Prendre les mesures préventives.
u
ventives.
Outils
• 1x clé à six pans creux (ouverture de clé 3)
10.2 Procédure
4
4
1
1
2
2
3
3

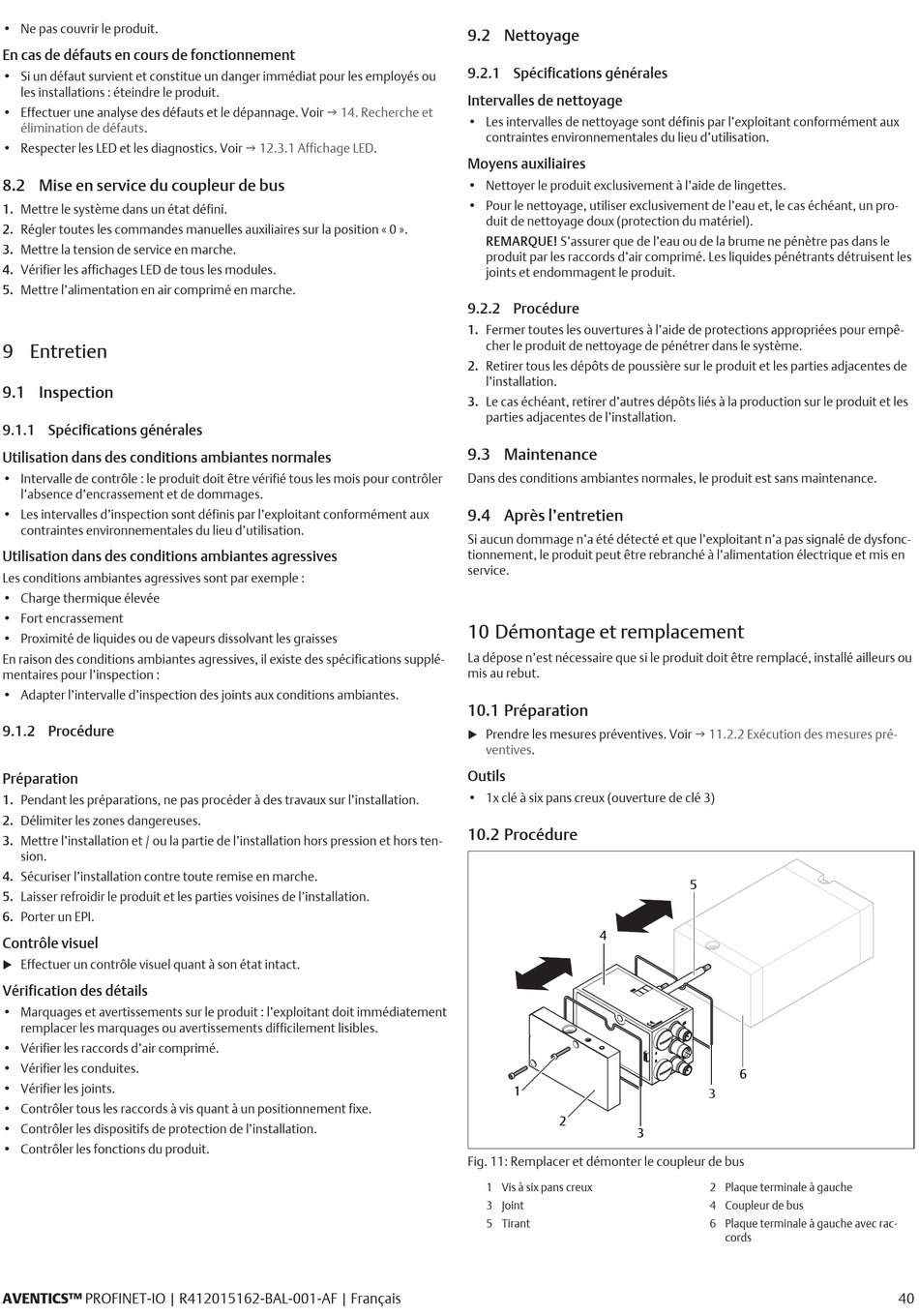

Fig. 11: Remplacer et démonter le coupleur de bus
1 Vis à six pans creux
3 Joint
5 Tirant
Voir g 11.2.2 Exécution des mesures pré-
5
5
6
6
3
2 Plaque terminale à gauche
4 Coupleur de bus
6 Plaque terminale à gauche avec rac-
cords
40
