4 Trasporto e stoccaggio
4.1 Trasporto del prodotto
Pericoli durante il trasporto
• durante le operazioni di scarico e di trasporto del prodotto imballato verso il
luogo di destinazione procedere con cautela e attenersi alle informazioni ri-
portate sulla confezione;
• Prima di sganciare il prodotto dai fissaggi, assicurarsi che il prodotto non pos-
sa cadere.
• Attuare misure idonee volte a evitare danneggiamenti durante il sollevamen-
to del prodotto.
• Indossare gli IP.
4.2 Stoccaggio del prodotto
Danneggiamento dovuto a uno stoccaggio improprio
Condizioni di stoccaggio sfavorevoli possono provocare corrosione e usura del
materiale.
• Stoccare il prodotto esclusivamente in luogo asciutto, fresco e protetto dalla
corrosione.
• Proteggere il prodotto dalla luce diretta del sole e dai raggi UV.
• Conservare il prodotto nell'imballaggio fino al momento del montaggio.
• Se presenti, attenersi anche alle istruzioni di stoccaggio riportate sull'imbal-
laggio del prodotto.
Componenti in elastomero
I componenti della pneumatica presentano guarnizioni tipiche in elastomero, che
sono soggette a un processo continuo di invecchiamento.
• Pertanto, gli apparecchi che sono stati immagazzinati per oltre due anni, han-
no una durata più breve.
• Il calore e la luce solare (radiazione UV) accelerano l'invecchiamento delle
guarnizioni.
In caso di insicurezze sullo stato delle guarnizioni in elastomero rivolgersi al no-
stro indirizzo di contatto. Vedere sul retro.
Raccordi dell'aria compressa
• Controllare che i raccordi dell'aria compressa siano protetti dallo sporco me-
diante i tappi di protezione.
• Coprire gli eventuali raccordi dell'aria compressa aperti con nastro adesivo o
con tappi di protezione adeguati.
4.3 Restituzione del prodotto
• Prima di restituire il prodotto, rivolgersi al nostro indirizzo di contatto. Vedere
sul retro.
• Fino al momento della restituzione, rispettare le condizioni di stoccaggio.
5 Descrizione del prodotto
5.1 Descrizione breve
Accoppiatore bus
L'accoppiatore bus serve al pilotaggio elettrico delle valvole tramite il sistema
fieldbus PROFINET-IO.
L'accoppiatore bus viene collegato direttamente tramite un cavo ad un comando,
uno switch o un ulteriore accoppiatore bus secondo la specifica PROFINET-IO.
L'accoppiatore bus è concepito esclusivamente per il funzionamento come slave
in un sistema bus PROFINET-IO secondo IEC 61158.
L'accoppiatore bus alimenta gli ingressi del modulo d'ingresso.
Moduli I/O
I moduli I/O offrono la possibilità di collegare i segnali elettrici in ingresso e in
uscita tramite l'attacco bus del sistema valvole.
I moduli d'ingresso servono al collegamento dei segnali sensori elettrici. I moduli
di uscita servono a collegare gli attuatori.
Ogni modulo di uscita dispone di un attacco M12 proprio per l'alimentazione di
carico. Tramite una tensione di carico vengono alimentate 4 uscite.
AVENTICS™ PROFINET-IO | R412015162-BAL-001-AF | Italiano
Possono essere collegati al sistema valvole fino a 6 moduli I/O in una combinazio-
ne a piacere.
5.2 Marcatura e identificazione
Identificazione del prodotto
Il prodotto ordinato può essere identificato in maniera univoca per mezzo del co-
dice. Il codice è riportato nel punto seguente:
• Sulla parte posteriore del prodotto.
• Sulla targhetta di identificazione.
5.3 Panoramica sul prodotto
5.3.1 Panoramica sistema valvole
4
4
3 3
2 2
1
1
7
7

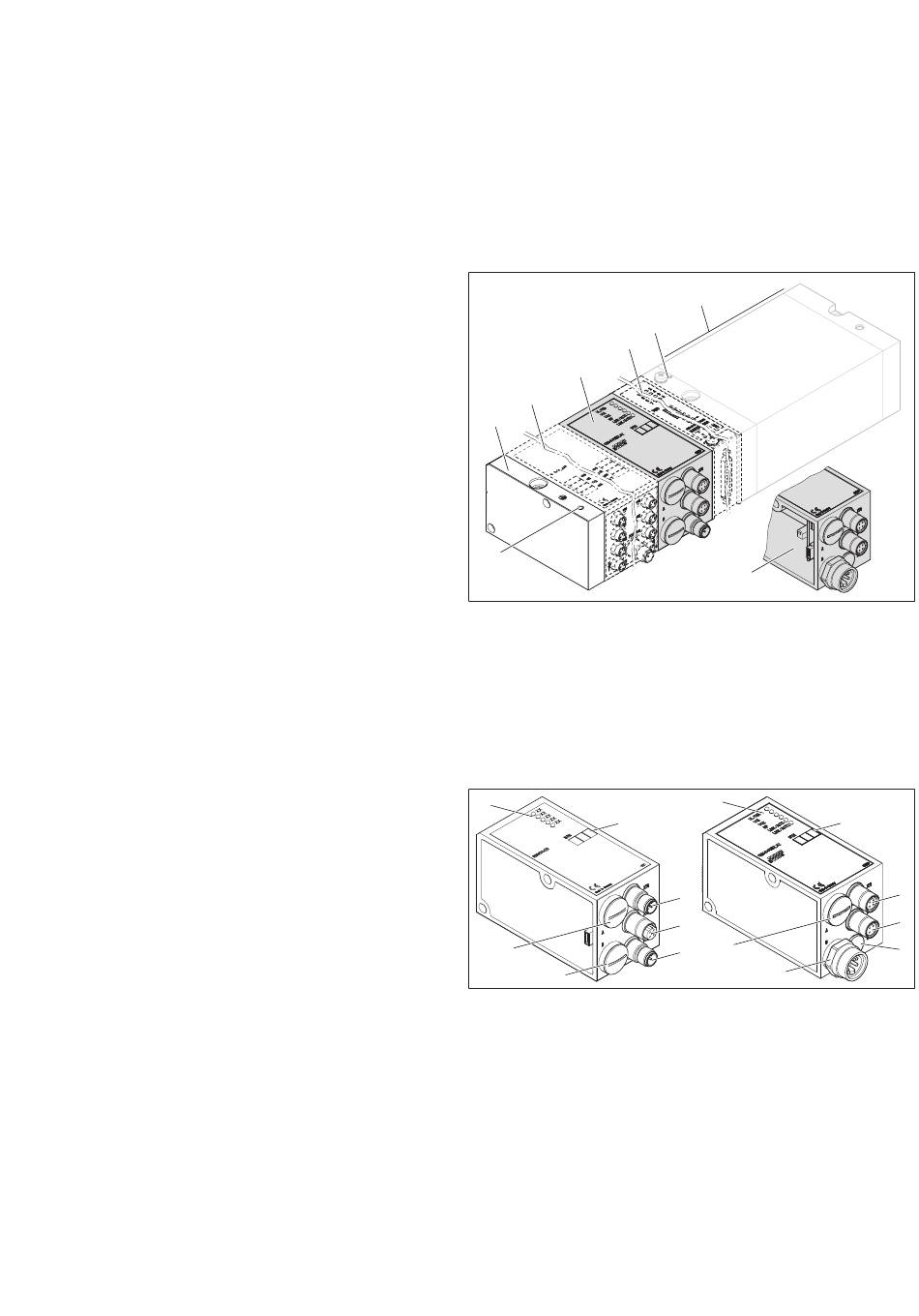

Fig. 1: Esempio di configurazione: accoppiatore bus con moduli I/O e batteria val-
vole
1 Piastra terminale sinistra
3 Accoppiatore bus, tipo B-Design con
connettore M12
5 Attacco FE
7 Attacco FE alternativo spostando la
vite di (5)
5.3.2 Panoramica accoppiatore bus
1
2
7
6
Fig. 2: Accoppiatore bus con prese M12 e connettori (a sinistra), accoppiatore
con connettori 7/8" (a destra)
1 Indicatori LED per segnalazioni dia-
gnostiche
3 X71 (BUS)
5 Attacco M12 X10 (POWER) per l'ali-
mentazione di tensione di bobine val-
vola, logica e ingressi
7 Coperchio a vite A per interrutto-
re DIP S3
9 Attacco 7/8" per l'alimentazione di
tensione di bobine valvola
6 6
5 5
8
8
2 Modulo d'ingresso o di uscita
4 Ampliamento del modulo B-Design
stand-alone
6 Batteria valvole
8 Accoppiatore bus, tipo B-Design con
connettore 7/8"
1
3
4
7
5
9
2 Campo di dicitura BTN
4 X72 (BUS)
6 Coperchio a vite B per interruttori a
scorrimento S4, S5, S6, S7
8 Tappo di chiusura
2
3
4
8
