11 Trasformazione e ampliamento
11.1 Pianificazione
11.1.1 Condizioni di montaggio
Disposizioni generali
• Assicurarsi che il prodotto, dopo essere stato montato, non sia sottoposto a
carichi meccanici.
• Assicurarsi che lo spazio disponibile sia sufficiente.
Disposizioni per il prodotto
• Posizione di montaggio. Vedere
• Non superare il carico di corrente di 0,5 A per ogni uscita (protezione del ma-
teriale).
• Ampliare il sistema valvole di massimo 6 moduli d'ingresso o di uscita.
Condizioni ambientali
• Prima di procedere al montaggio, lasciare ambientare il prodotto per alcune
ore, in modo che nel corpo non si depositi acqua di condensa.
• Fare in modo che il luogo di montaggio non sia soggetto a vibrazioni.
• Proteggere il prodotto dalla luce diretta del sole e dai raggi UV.
11.1.2 Accessori, materiale e utensili necessari
Scegliere il materiale e gli utensili adatti alla configurazione del proprio prodotto.
A seconda della configurazione sono necessari altri accessori.
Materiale di fissaggio
Per il fissaggio è possibile utilizzare materiale di fissaggio proprio oppure il mate-
riale di fissaggio AVENTICS. Rispettare le dimensioni e le coppie di serraggio.
Utensili
• 1x chiave brugola (SW3)
Componenti di montaggio
Per l'attacco del nuovo prodotto utilizzare solo componenti di montaggio con le
caratteristiche specificate (protezione del materiale). Vedere
11.2 Preparazione
11.2.1 Disimballaggio e controllo del prodotto
1. Controllare in base al codice se il prodotto coincide con quello ordinato.
2. Controllare se il prodotto presenta danni dovuti al trasporto.
Un prodotto danneggiato non deve essere montato. Rispedire i prodotti dan-
neggiati assieme alla documentazione di consegna. Vedere
prodotto.
3. Tenere a disposizione gli accessori, il materiale e gli utensili necessari.
11.2.2 Esecuzione delle misure di protezione
Procedimento
1. Durante la fase di preparazione non effettuare lavori sull'impianto.
2. Delimitare le aree pericolose.
3. Disattivare l'alimentazione elettrica e pneumatica dell'impianto o di tutte le
parti rilevanti dell'impianto.
4. Proteggere l'impianto da una riaccensione.
5. Lasciare raffreddare il prodotto e le parti adiacenti dell'impianto.
6. Indossare DPI.
11.3 Procedura
AVENTICS™ PROFINET-IO | R412015162-BAL-001-AF | Italiano
g 15. Dati tecnici.
g 15. Dati
g 4.3 Restituire il
1
2

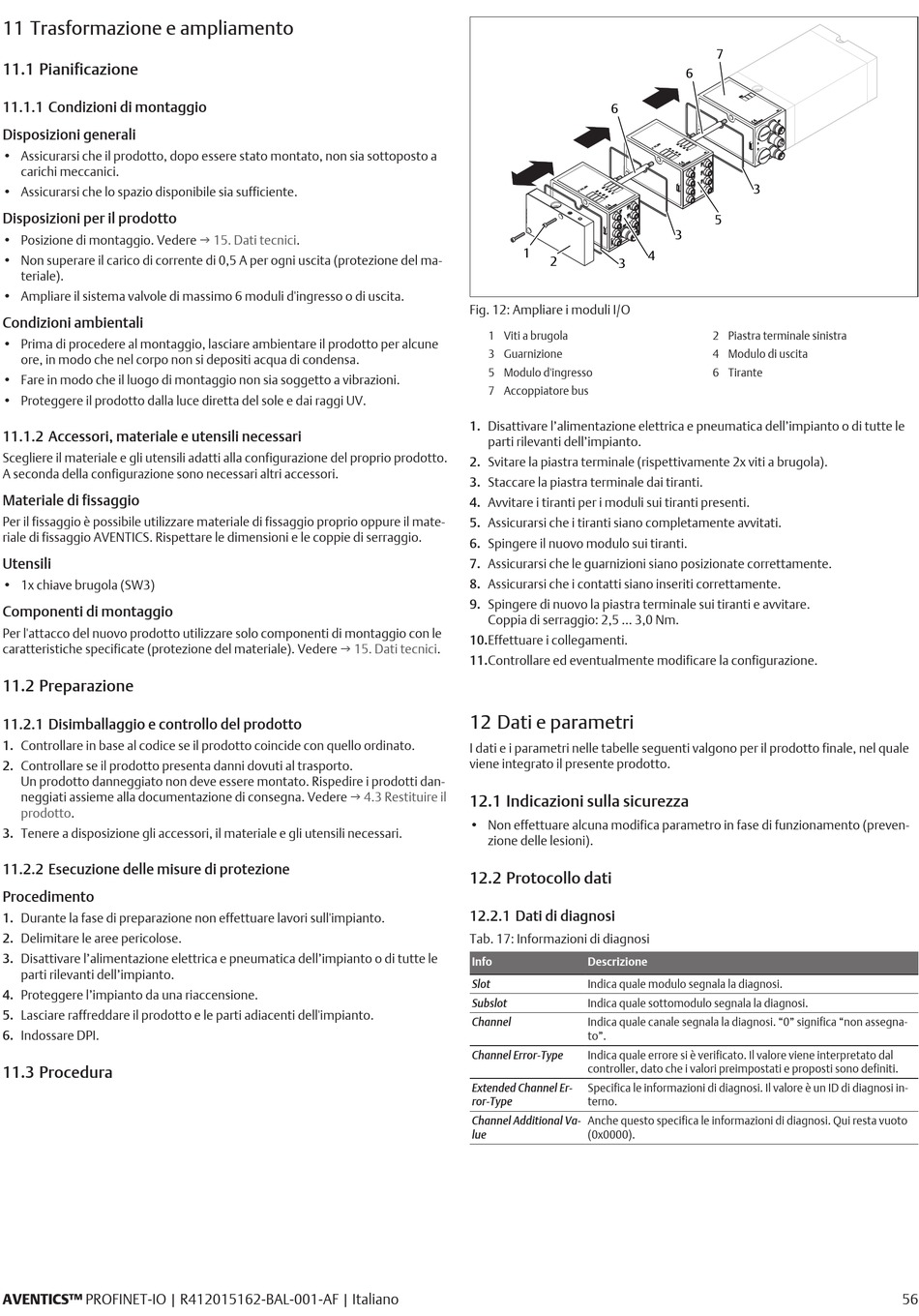

Fig. 12: Ampliare i moduli I/O
1 Viti a brugola
3 Guarnizione
5 Modulo d'ingresso
7 Accoppiatore bus
1. Disattivare l'alimentazione elettrica e pneumatica dell'impianto o di tutte le
parti rilevanti dell'impianto.
2. Svitare la piastra terminale (rispettivamente 2x viti a brugola).
3. Staccare la piastra terminale dai tiranti.
4. Avvitare i tiranti per i moduli sui tiranti presenti.
5. Assicurarsi che i tiranti siano completamente avvitati.
6. Spingere il nuovo modulo sui tiranti.
7. Assicurarsi che le guarnizioni siano posizionate correttamente.
8. Assicurarsi che i contatti siano inseriti correttamente.
9. Spingere di nuovo la piastra terminale sui tiranti e avvitare.
Coppia di serraggio: 2,5 ... 3,0 Nm.
10.Effettuare i collegamenti.
tecnici.
11.Controllare ed eventualmente modificare la configurazione.
12 Dati e parametri
I dati e i parametri nelle tabelle seguenti valgono per il prodotto finale, nel quale
viene integrato il presente prodotto.
12.1 Indicazioni sulla sicurezza
• Non effettuare alcuna modifica parametro in fase di funzionamento (preven-
zione delle lesioni).
12.2 Protocollo dati
12.2.1 Dati di diagnosi
Tab. 17: Informazioni di diagnosi
Info
Slot
Subslot
Channel
Channel Error-Type
Extended Channel Er-
ror-Type
Channel Additional Va-
lue
7
6
6
3
5
3
4
3
2 Piastra terminale sinistra
4 Modulo di uscita
6 Tirante
Descrizione
Indica quale modulo segnala la diagnosi.
Indica quale sottomodulo segnala la diagnosi.
Indica quale canale segnala la diagnosi. "0" significa "non assegna-
to".
Indica quale errore si è verificato. Il valore viene interpretato dal
controller, dato che i valori preimpostati e proposti sono definiti.
Specifica le informazioni di diagnosi. Il valore è un ID di diagnosi in-
terno.
Anche questo specifica le informazioni di diagnosi. Qui resta vuoto
(0x0000).
