1
1

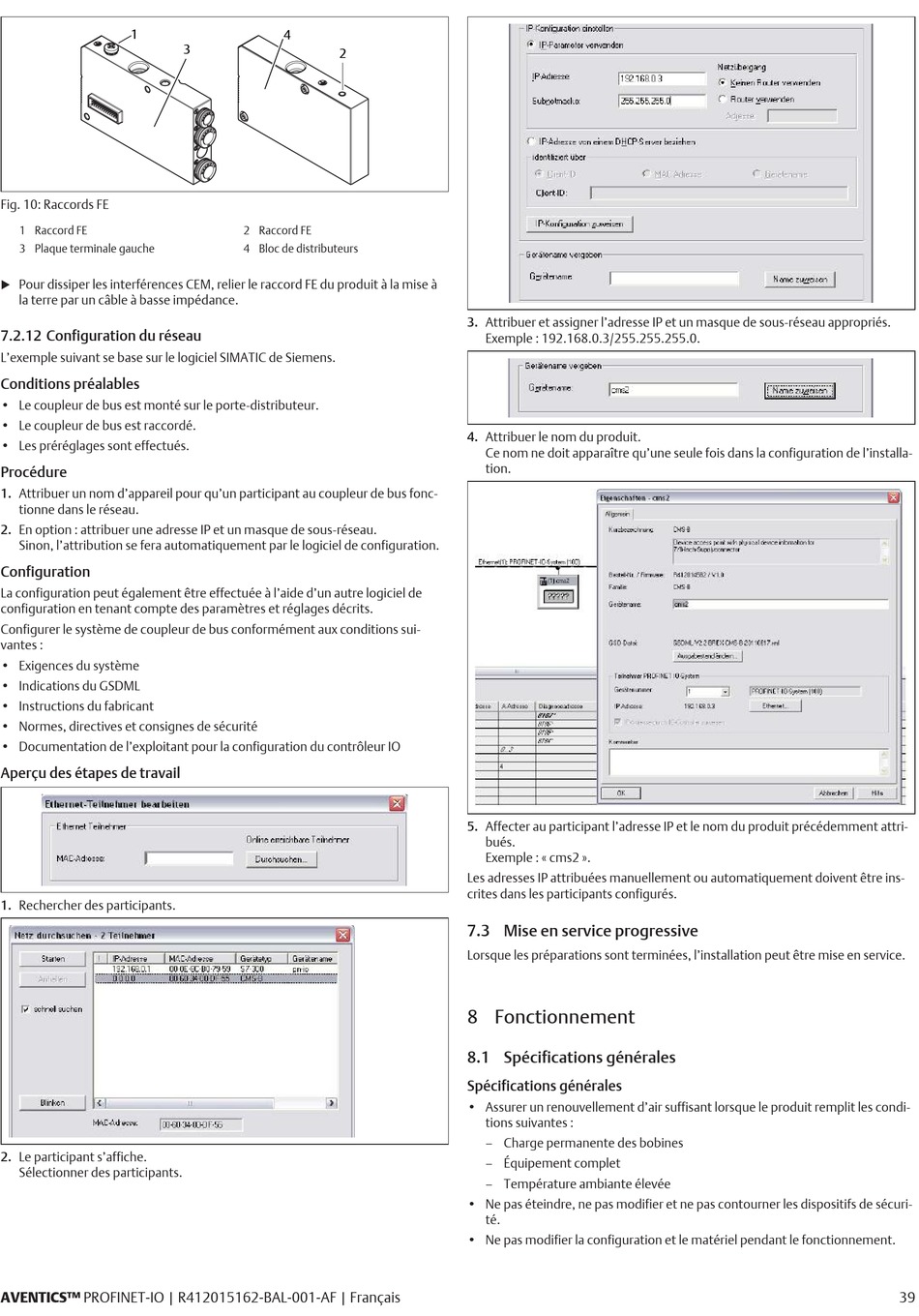

Fig. 10: Raccords FE
1 Raccord FE
3 Plaque terminale gauche
Pour dissiper les interférences CEM, relier le raccord FE du produit à la mise à
u
la terre par un câble à basse impédance.
7.2.12 Configuration du réseau
L'exemple suivant se base sur le logiciel SIMATIC de Siemens.
Conditions préalables
• Le coupleur de bus est monté sur le porte-distributeur.
• Le coupleur de bus est raccordé.
• Les préréglages sont effectués.
Procédure
1. Attribuer un nom d'appareil pour qu'un participant au coupleur de bus fonc-
tionne dans le réseau.
2. En option : attribuer une adresse IP et un masque de sous-réseau.
Sinon, l'attribution se fera automatiquement par le logiciel de configuration.
Configuration
La configuration peut également être effectuée à l'aide d'un autre logiciel de
configuration en tenant compte des paramètres et réglages décrits.
Configurer le système de coupleur de bus conformément aux conditions sui-
vantes :
• Exigences du système
• Indications du GSDML
• Instructions du fabricant
• Normes, directives et consignes de sécurité
• Documentation de l'exploitant pour la configuration du contrôleur IO
Aperçu des étapes de travail
1. Rechercher des participants.
2. Le participant s'affiche.
Sélectionner des participants.
AVENTICS™ PROFINET-IO | R412015162-BAL-001-AF | Français
4
3
2
2
2 Raccord FE
4 Bloc de distributeurs
3. Attribuer et assigner l'adresse IP et un masque de sous-réseau appropriés.
Exemple : 192.168.0.3/255.255.255.0.
4. Attribuer le nom du produit.
Ce nom ne doit apparaître qu'une seule fois dans la configuration de l'installa-
tion.
5. Affecter au participant l'adresse IP et le nom du produit précédemment attri-
bués.
Exemple : « cms2 ».
Les adresses IP attribuées manuellement ou automatiquement doivent être ins-
crites dans les participants configurés.
7.3 Mise en service progressive
Lorsque les préparations sont terminées, l'installation peut être mise en service.
8 Fonctionnement
8.1 Spécifications générales
Spécifications générales
• Assurer un renouvellement d'air suffisant lorsque le produit remplit les condi-
tions suivantes :
– Charge permanente des bobines
– Équipement complet
– Température ambiante élevée
• Ne pas éteindre, ne pas modifier et ne pas contourner les dispositifs de sécuri-
té.
• Ne pas modifier la configuration et le matériel pendant le fonctionnement.
39
