1
1

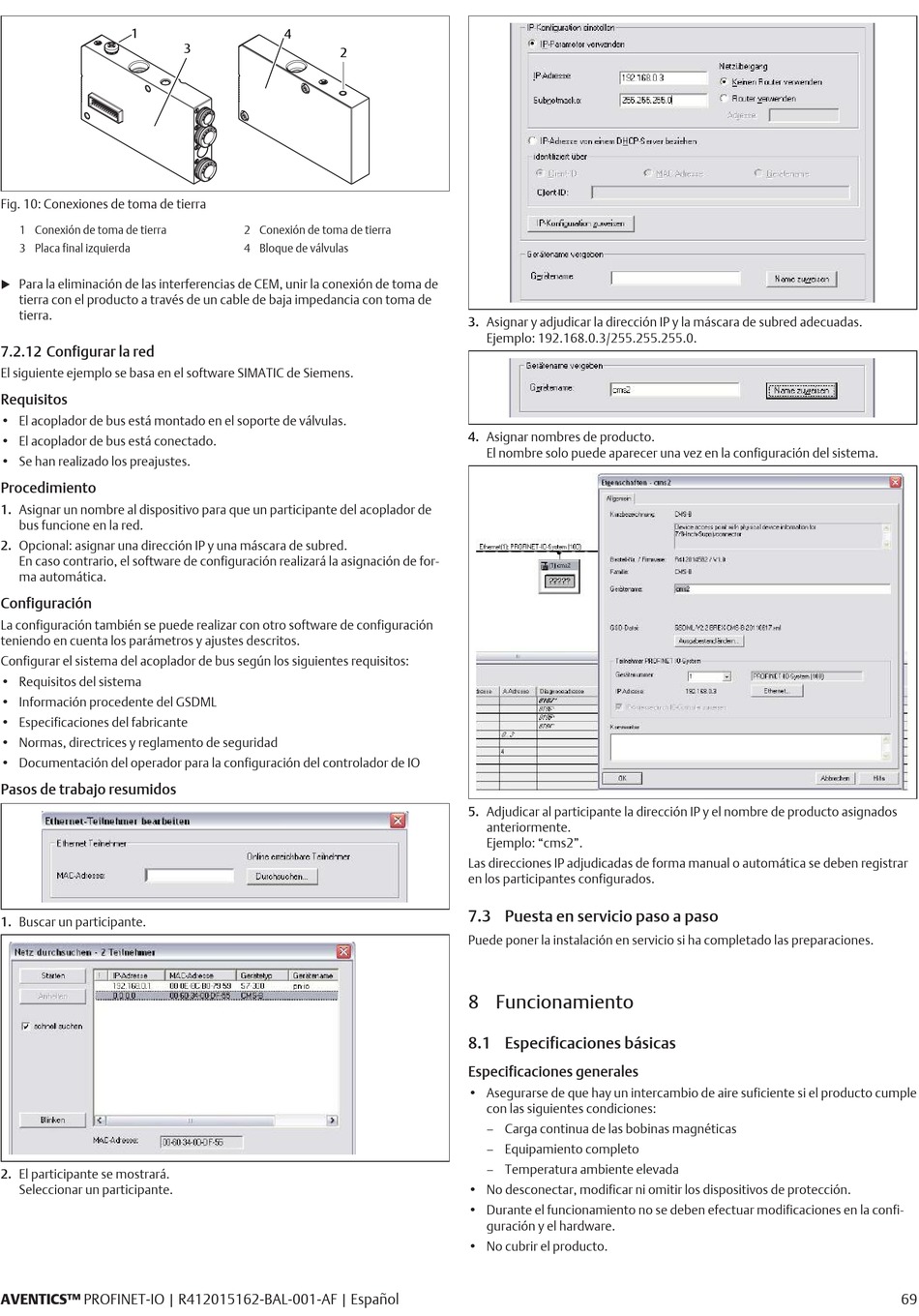

Fig. 10: Conexiones de toma de tierra
1 Conexión de toma de tierra
3 Placa final izquierda
Para la eliminación de las interferencias de CEM, unir la conexión de toma de
u
tierra con el producto a través de un cable de baja impedancia con toma de
tierra.
7.2.12 Configurar la red
El siguiente ejemplo se basa en el software SIMATIC de Siemens.
Requisitos
• El acoplador de bus está montado en el soporte de válvulas.
• El acoplador de bus está conectado.
• Se han realizado los preajustes.
Procedimiento
1. Asignar un nombre al dispositivo para que un participante del acoplador de
bus funcione en la red.
2. Opcional: asignar una dirección IP y una máscara de subred.
En caso contrario, el software de configuración realizará la asignación de for-
ma automática.
Configuración
La configuración también se puede realizar con otro software de configuración
teniendo en cuenta los parámetros y ajustes descritos.
Configurar el sistema del acoplador de bus según los siguientes requisitos:
• Requisitos del sistema
• Información procedente del GSDML
• Especificaciones del fabricante
• Normas, directrices y reglamento de seguridad
• Documentación del operador para la configuración del controlador de IO
Pasos de trabajo resumidos
1. Buscar un participante.
2. El participante se mostrará.
Seleccionar un participante.
AVENTICS™ PROFINET-IO | R412015162-BAL-001-AF | Español
4
3 2
2
2 Conexión de toma de tierra
4 Bloque de válvulas
3. Asignar y adjudicar la dirección IP y la máscara de subred adecuadas.
Ejemplo: 192.168.0.3/255.255.255.0.
4. Asignar nombres de producto.
El nombre solo puede aparecer una vez en la configuración del sistema.
5. Adjudicar al participante la dirección IP y el nombre de producto asignados
anteriormente.
Ejemplo: "cms2".
Las direcciones IP adjudicadas de forma manual o automática se deben registrar
en los participantes configurados.
7.3 Puesta en servicio paso a paso
Puede poner la instalación en servicio si ha completado las preparaciones.
8 Funcionamiento
8.1 Especificaciones básicas
Especificaciones generales
• Asegurarse de que hay un intercambio de aire suficiente si el producto cumple
con las siguientes condiciones:
– Carga continua de las bobinas magnéticas
– Equipamiento completo
– Temperatura ambiente elevada
• No desconectar, modificar ni omitir los dispositivos de protección.
• Durante el funcionamiento no se deben efectuar modificaciones en la confi-
guración y el hardware.
• No cubrir el producto.
