4 Transport och förvaring
4.1 Transportera produkten
Faror under transport
• Var försiktig vid avlastning och transport av den förpackade produkten till
destinationen och beakta informationen på förpackningen.
• Säkerställ att produkten inte kan ramla ned innan den lossas från fästena.
• Vidta åtgärder för att undvika skador vid lyft av produkten.
• Bär personlig skyddsutrustning.
4.2 Förvara produkten
Skador på grund av felaktig förvaring
Ogynnsamma förvaringsförhållanden kan leda till korrosion och att materialet
åldras.
• Förvara endast produkten på platser som är torra, svala och
korrosionsskyddade.
• Skydda produkten mot direkt solljus och UV-strålning.
• Förvara produkten i förpackningen tills den ska monteras in.
• Observera även ytterligare förvaringsinformation på förpackningen om sådan
finns.
Elastomerbeståndsdel
Pneumatikens komponenter har normalt sett tätningar av elastomer, som
ständigt föråldras.
• Produkter som förvaras i mer än två år har en förkortad livslängd.
• Värme och ljus (UV-strålning) accelererar tätningarnas åldrande.
Vid osäkerheter angående elastomertätningarnas tillstånd: Kontakta vår
kontaktadress. Se baksida.
Tryckluftsanslutningar
• Säkerställ att alla tryckluftsanslutningar är skyddade från smuts med
skyddshattar.
• Tejpa över öppna tryckluftsanslutningar eller förse dem med passande
skyddshattar.
4.3 Skicka tillbaka produkten
• Innan produkten skickas tillbaka: Kontakta vår kontaktadress. Se baksida.
• Följ lagervillkoren fram till återsändningen.
5 Produktbeskrivning
5.1 Kort beskrivning
Fältbussnod
Fältbussnoden används för elektrisk styrning av ventiler via PROFINET IO-
fältbussystemet.
Fältbussnoden ansluts direkt till ett styrsystem, en switch eller en annan
fältbussnod med en kabel som uppfyller specifikationerna för PROFINET IO.
Fältbussnoden är endast avsedd för användning som slav i ett bussystem av
typen PROFINET IO i enlighet med IEC 61158.
Fältbussnoden matar ingångarna på ingångsmodulen.
I/O-modul
I/O-modulen gör det möjligt att ansluta elektriska ingångs- och utgångssignaler
till ventilsystemets bussanslutning.
Ingångsmodulen används för anslutning av elektriska sensorsignaler.
Utgångsmodulen används för anslutning av aktuatorer.
Varje utgångsmodul har en egen M12.anslutning för lastmatning. Fyra utgångar
kan matas med en lastspänning.
Det går att ansluta upp till sex I/O-moduler i valfri kombination till
ventilsystemet.
AVENTICS™ PROFINET-IO | R412015162-BAL-001-AF | Svenska
5.2 Märkning och identifiering
Produktidentifiering
Den beställda produkten identifieras entydigt via materialnumret. Du hittar
materialnumret på följande ställe:
• På baksidan av produkten.
• På Typeskylten.
5.3 Produktöversikt
5.3.1 Översikt ventilsystem
4
4
3
3
2
2
1
1
7
7

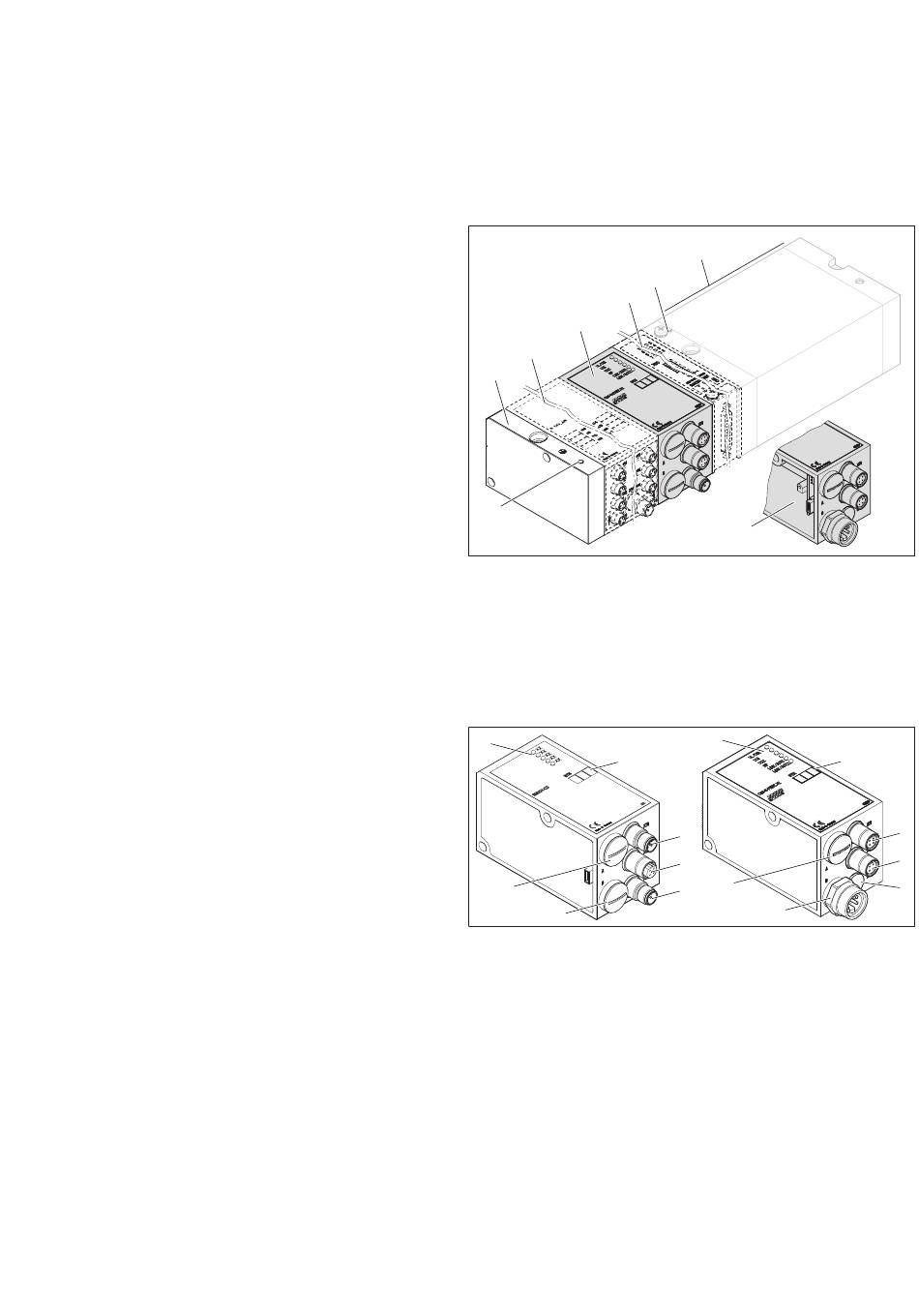

Bild 1: Konfigurationsexempel: fältbussnod med I/O-moduler och ventilhållare
1 Ändplatta vänster
3 Fältbussnod, av typen B-design med
M12-kontakt
5 Funktionsjord
7 Alternativ jordanslutning genom
användning av skruven från (5)
5.3.2 Översikt fältbussnod
1
2
7
6
Bild 2: Fältbussnod med M12-honkontakter och hankontakt (vänster),
fältbussnod med 7/8" hankontakt (höger)
1 LED-indikeringar för
diagnosmeddelanden
3 X71 (BUSS)
5 X10 (POWER) M12-anslutning för
spänningsmatning till ventilspolar,
logik och ingångar
7 Skruvlock A för DIP-switch S3
9 7/8"-anslutning för
spänningsmatning till ventilspolar
6
6
5
5
8
8
2 In- eller utgångsmodul
4 Modulutbyggnad B-design fristående
6 Ventilhållare
8 Fältbussnod, av typen B-design med
7/8" hankontakt
1
3
4
7
5
9
2 BTN-textfält
4 X72 (BUSS)
6 Skruvlock B för skjutreglage S4, S5,
S6, S7
8 Blindplugg
2
3
4
8
79
