4 Transport und Lagerung
4.1 Produkt transportieren
Gefährdungen während des Transports
• Während des Entladens und des Transports des verpackten Produkts zum
Zielort vorsichtig vorgehen und die Informationen auf der Verpackung beach-
ten.
• Sicherstellen, dass das Produkt nicht herunterfallen kann, bevor das Produkt
aus den Befestigungen gelöst wird.
• Vorkehrungen treffen, um Beschädigungen beim Anheben des Produkts zu
vermeiden.
• PSA tragen.
4.2 Produkt lagern
Beschädigung durch falsche Lagerung
Ungünstige Lagerbedingungen können zu Korrosion und Werkstoffalterung füh-
ren.
• Das Produkt nur an Orten lagern, die trocken, kühl und korrosionsverhindernd
sind.
• Produkt vor direkter Sonneneinstrahlung und UV-Strahlung schützen.
• Das Produkt in der Verpackung bis zum Zeitpunkt des Einbaus aufbewahren.
• Falls vorhanden, weiterführende Hinweise zur Lagerung auf der Produktverpa-
ckung beachten.
Elastomer-Bestandteile
Bauteile der Pneumatik haben typischerweise Dichtungen aus Elastomer, die ei-
nem ständigen Alterungsprozess unterliegen.
• Produkte, die länger als 2 Jahre gelagert wurden, haben eine verkürzte Le-
bensdauer.
• Wärme und Lichteinfall (UV-Einstrahlung) beschleunigen die Alterung der
Dichtungen.
Bei Unsicherheiten über den Zustand der Elastomer-Dichtungen: Wenden Sie
sich an unsere Kontaktadresse. Siehe Rückseite.
Druckluftanschlüsse
• Sicherstellen, dass alle Druckluftanschlüsse durch Schutzkappen vor Ver-
schmutzung geschützt sind.
• Offene Druckluftanschlüsse abkleben oder mit passenden Schutzkappen ver-
sehen.
4.3 Produkt zurücksenden
• Vor Rücksendung des Produkts: Wenden Sie sich an unsere Kontaktadresse.
Siehe Rückseite.
• Bis zur Rücksendung Lagerbedingungen berücksichtigen.
5 Produktbeschreibung
5.1 Kurzbeschreibung
Buskoppler
Der Buskoppler dient zur elektrischen Ansteuerung der Ventile über das PROFI-
NET-IO-Feldbussystem.
Der Buskoppler wird über ein Kabel gemäß PROFINET-IO-Spezifikation direkt an
eine Steuerung, einen Switch oder an einen weiteren Buskoppler angeschlossen.
Der Buskoppler ist ausschließlich für den Betrieb als Slave an einem Bussystem
PROFINET-IO gemäß IEC 61158 bestimmt.
Der Buskoppler versorgt die Eingänge der Eingangsmodule.
E/A-Module
E/A-Module bieten die Möglichkeit, elektrische Eingangssignale und Ausgangssi-
gnale über den Busanschluss des Ventilsystems zu verbinden.
Eingangsmodule dienen zum Anschluss von elektrischen Sensorsignalen. Aus-
gangsmodule dienen zum Anschluss der Aktoren.
Jedes Ausgangsmodul besitzt einen eigenen M12-Anschluss zur Lastversorgung.
Jeweils 4 Ausgänge werden über eine Lastspannung versorgt.
AVENTICS™ PROFINET-IO | R412015162-BAL-001-AF | Deutsch
Bis zu 6 E/A-Module können in beliebiger Kombination an das Ventilsystem ange-
schlossen werden.
5.2 Kennzeichnung und Identifikation
Produktidentifikation
Das bestellte Produkt wird anhand der Materialnummer eindeutig identifiziert.
Die Materialnummer finden Sie an folgender Stelle:
• Auf der Rückseite des Produkts.
• Auf dem Typenschild.
5.3 Produktübersicht
5.3.1 Übersicht Ventilsystem
4
4
3
3
2
2
1
1
7
7

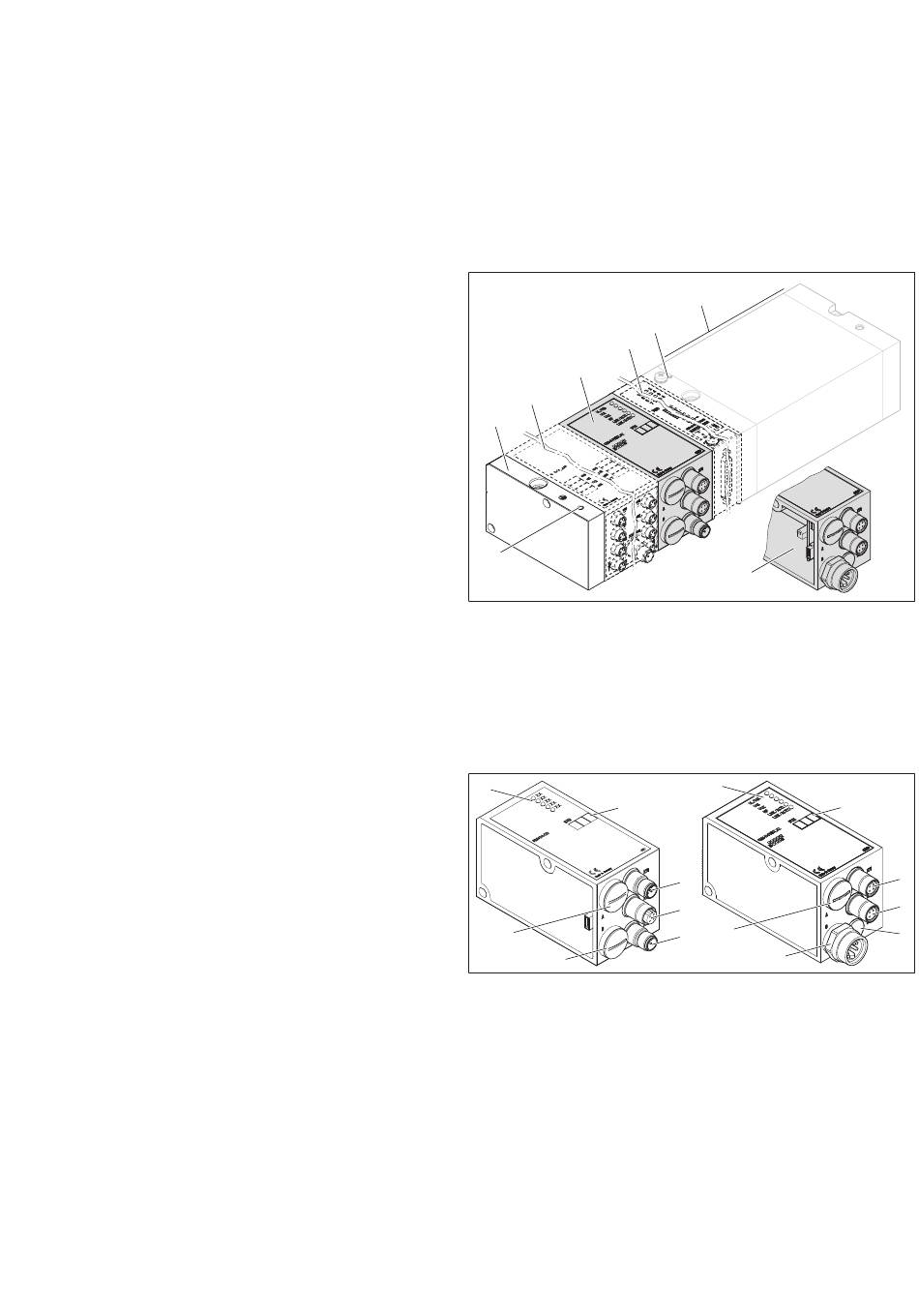

Abb. 1: Beispielkonfiguration: Buskoppler mit E/A-Modulen und Ventilträger
1 Endplatte links
3 Buskoppler, Typ B-Design mit M12-
Stecker
5 FE-Anschluss
7 Alternativer FE-Anschluss durch Um-
setzen der Schraube von (5)
5.3.2 Übersicht Buskoppler
1
2
7
6
Abb. 2: Buskoppler mit M12-Buchsen und Stecker (links), Buskoppler mit 7/8"-
Stecker (rechts)
1 LED-Anzeigen für Diagnosemeldun-
gen
3 X71 (BUS)
5 X10 (POWER) M12-Anschluss zur
Spannungsversorgung der Ventilspu-
len, Logik und Eingänge
7 Schraubkappe A für DIP-Schalter S3
9 7/8"-Anschluss zur Spannungsversor-
gung der Ventilspulen
6
6
5
5
8
8
2 Eingangs- oder Ausgangsmodul
4 Modulerweiterung B-Design Stand-
alone
6 Ventilträger
8 Buskoppler, Typ B-Design mit 7/8"-
Stecker
1
3
4
7
5
9
2 BTN-Beschriftungsfeld
4 X72 (BUS)
6 Schraubkappe B für Schiebeschalter
S4, S5, S6, S7
8 Verschlusskappe
2
3
4
8
5
