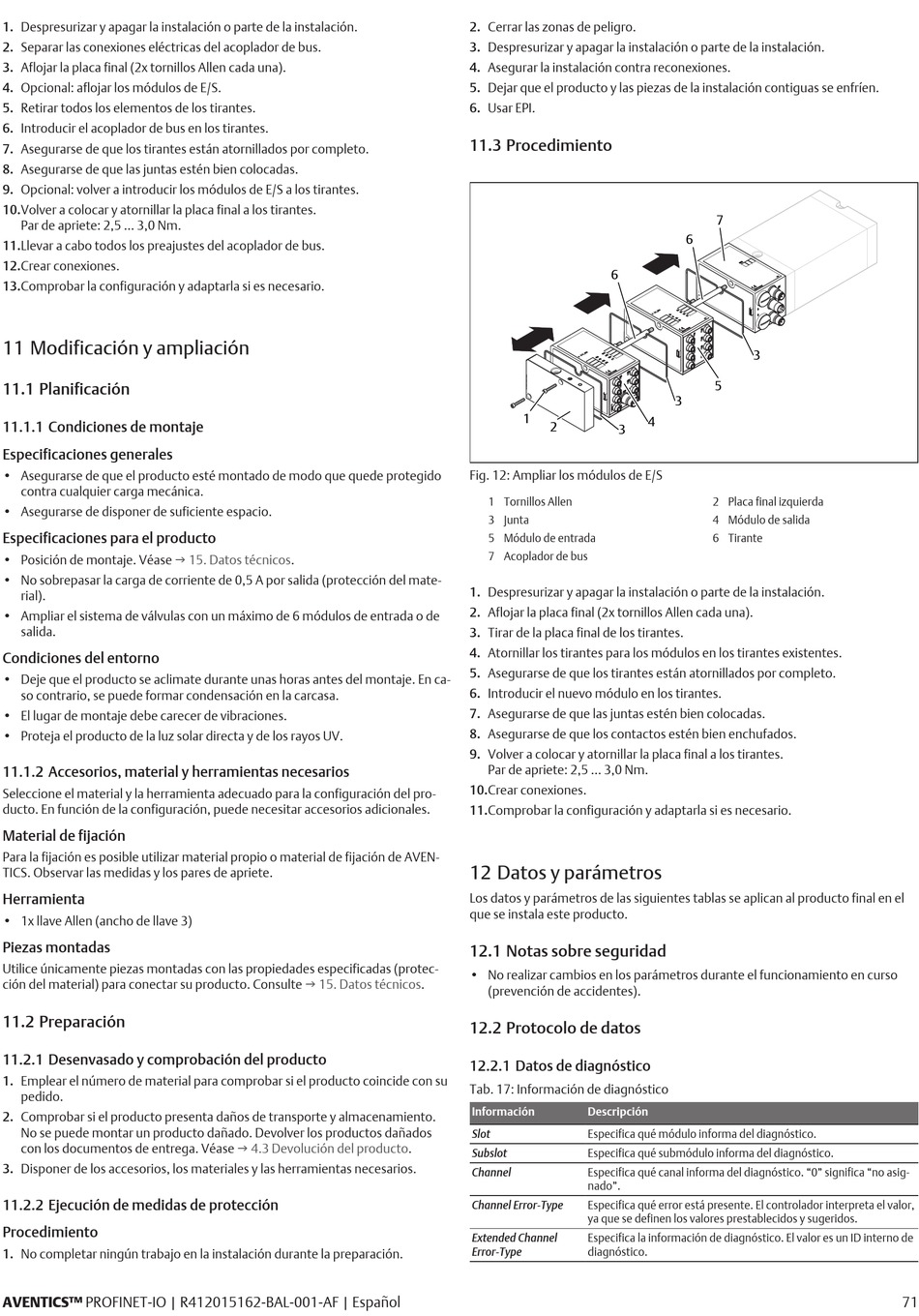

1. Despresurizar y apagar la instalación o parte de la instalación.
2. Separar las conexiones eléctricas del acoplador de bus.
3. Aflojar la placa final (2x tornillos Allen cada una).
4. Opcional: aflojar los módulos de E/S.
5. Retirar todos los elementos de los tirantes.
6. Introducir el acoplador de bus en los tirantes.
7. Asegurarse de que los tirantes están atornillados por completo.
8. Asegurarse de que las juntas estén bien colocadas.
9. Opcional: volver a introducir los módulos de E/S a los tirantes.
10.Volver a colocar y atornillar la placa final a los tirantes.
Par de apriete: 2,5 ... 3,0 Nm.
11.Llevar a cabo todos los preajustes del acoplador de bus.
12.Crear conexiones.
13.Comprobar la configuración y adaptarla si es necesario.
11 Modificación y ampliación
11.1 Planificación
11.1.1 Condiciones de montaje
Especificaciones generales
• Asegurarse de que el producto esté montado de modo que quede protegido
contra cualquier carga mecánica.
• Asegurarse de disponer de suficiente espacio.
Especificaciones para el producto
• Posición de montaje. Véase g 15. Datos
• No sobrepasar la carga de corriente de 0,5 A por salida (protección del mate-
rial).
• Ampliar el sistema de válvulas con un máximo de 6 módulos de entrada o de
salida.
Condiciones del entorno
• Deje que el producto se aclimate durante unas horas antes del montaje. En ca-
so contrario, se puede formar condensación en la carcasa.
• El lugar de montaje debe carecer de vibraciones.
• Proteja el producto de la luz solar directa y de los rayos UV.
11.1.2 Accesorios, material y herramientas necesarios
Seleccione el material y la herramienta adecuado para la configuración del pro-
ducto. En función de la configuración, puede necesitar accesorios adicionales.
Material de fijación
Para la fijación es posible utilizar material propio o material de fijación de AVEN-
TICS. Observar las medidas y los pares de apriete.
Herramienta
• 1x llave Allen (ancho de llave 3)
Piezas montadas
Utilice únicamente piezas montadas con las propiedades especificadas (protec-
ción del material) para conectar su producto. Consulte
11.2 Preparación
11.2.1 Desenvasado y comprobación del producto
1. Emplear el número de material para comprobar si el producto coincide con su
pedido.
2. Comprobar si el producto presenta daños de transporte y almacenamiento.
No se puede montar un producto dañado. Devolver los productos dañados
con los documentos de entrega. Véase
3. Disponer de los accesorios, los materiales y las herramientas necesarios.
11.2.2 Ejecución de medidas de protección
Procedimiento
1. No completar ningún trabajo en la instalación durante la preparación.
AVENTICS™ PROFINET-IO | R412015162-BAL-001-AF | Español
técnicos.
g 15. Datos técnicos.
g 4.3 Devolución del producto.
2. Cerrar las zonas de peligro.
3. Despresurizar y apagar la instalación o parte de la instalación.
4. Asegurar la instalación contra reconexiones.
5. Dejar que el producto y las piezas de la instalación contiguas se enfríen.
6. Usar EPI.
11.3 Procedimiento
6
1
2
3
Fig. 12: Ampliar los módulos de E/S
1 Tornillos Allen
3 Junta
5 Módulo de entrada
7 Acoplador de bus
1. Despresurizar y apagar la instalación o parte de la instalación.
2. Aflojar la placa final (2x tornillos Allen cada una).
3. Tirar de la placa final de los tirantes.
4. Atornillar los tirantes para los módulos en los tirantes existentes.
5. Asegurarse de que los tirantes están atornillados por completo.
6. Introducir el nuevo módulo en los tirantes.
7. Asegurarse de que las juntas estén bien colocadas.
8. Asegurarse de que los contactos estén bien enchufados.
9. Volver a colocar y atornillar la placa final a los tirantes.
Par de apriete: 2,5 ... 3,0 Nm.
10.Crear conexiones.
11.Comprobar la configuración y adaptarla si es necesario.
12 Datos y parámetros
Los datos y parámetros de las siguientes tablas se aplican al producto final en el
que se instala este producto.
12.1 Notas sobre seguridad
• No realizar cambios en los parámetros durante el funcionamiento en curso
(prevención de accidentes).
12.2 Protocolo de datos
12.2.1 Datos de diagnóstico
Tab. 17: Información de diagnóstico
Información Descripción
Slot Especifica qué módulo informa del diagnóstico.
Subslot Especifica qué submódulo informa del diagnóstico.
Channel Especifica qué canal informa del diagnóstico. "0" significa "no asig-
nado".
Channel Error-Type Especifica qué error está presente. El controlador interpreta el valor,
ya que se definen los valores prestablecidos y sugeridos.
Extended Channel Especifica la información de diagnóstico. El valor es un ID interno de
Error-Type diagnóstico.
7
6
3
5
3
4
2 Placa final izquierda
4 Módulo de salida
6 Tirante
