11 Umbau und Erweiterung
11.1 Planung
11.1.1 Einbaubedingungen
Allgemeine Vorgaben
• Sicherstellen, dass das Produkt gegen jegliche mechanische Belastung ge-
schützt eingebaut ist.
• Sicherstellen, dass ausreichend Platz zur Verfügung steht.
Vorgaben für das Produkt
• Einbaulage. Siehe
g 15. Technische
• Die Strombelastung von 0,5 A je Ausgang nicht überschreiten (Material-
schutz).
• Das Ventilsystem mit maximal 6 Eingangsmodulen oder Ausgangsmodule er-
weitern.
Umgebungsbedingungen
• Das Produkt vor dem Einbau einige Stunden akklimatisieren lassen. Ansons-
ten kann sich Kondenswasser im Gehäuse bilden.
• Der Einbauort muss frei von Vibration sein.
• Produkt vor direkter Sonneneinstrahlung und UV-Strahlung schützen.
11.1.2 Benötigtes Zubehör, Material und Werkzeug
Wählen Sie Material und Werkzeug passend zu Ihrer Produktkonfiguration. Je
nach Konfiguration benötigen Sie weiteres Zubehör.
Befestigungsmaterial
Für die Befestigung können Sie eigenes Befestigungsmaterial oder AVENTICS-Be-
festigungsmaterial verwenden. Maße und Anzugsmomente beachten.
Werkzeug
• 1x Innensechskantschlüssel (SW3)
Anbauteile
Verwenden Sie für den Anschluss Ihres Produktes nur Anbauteile mit den spezifi-
zierten Eigenschaften (Materialschutz). Siehe
11.2 Vorbereitung
11.2.1 Produkt auspacken und prüfen
1. Anhand der Materialnummer prüfen, ob das Produkt mit Ihrer Bestellung
übereinstimmt.
2. Produkt auf Transportschäden und Lagerungsschäden prüfen.
Ein beschädigtes Produkt darf nicht montiert werden. Beschädigte Produkte
zusammen mit den Lieferunterlagen zurückschicken. Siehe
rücksenden.
3. Benötigtes Zubehör, Material und Werkzeug bereitlegen.
11.2.2 Schutzmaßnahmen durchführen
Vorgehen
1. Während der Vorbereitungen keine Arbeiten an der Anlage vornehmen.
2. Gefahrenbereiche absperren.
3. Anlage bzw. Anlagenteil drucklos und spannungsfrei schalten.
4. Anlage gegen Wiedereinschalten sichern.
5. Produkt und benachbarte Anlagenteile abkühlen lassen.
6. PSA anlegen.
11.3 Vorgehen
AVENTICS™ PROFINET-IO | R412015162-BAL-001-AF | Deutsch
Daten.
g 15. Technische
Daten.
g 4.3 Produkt zu-
6
1
2
3

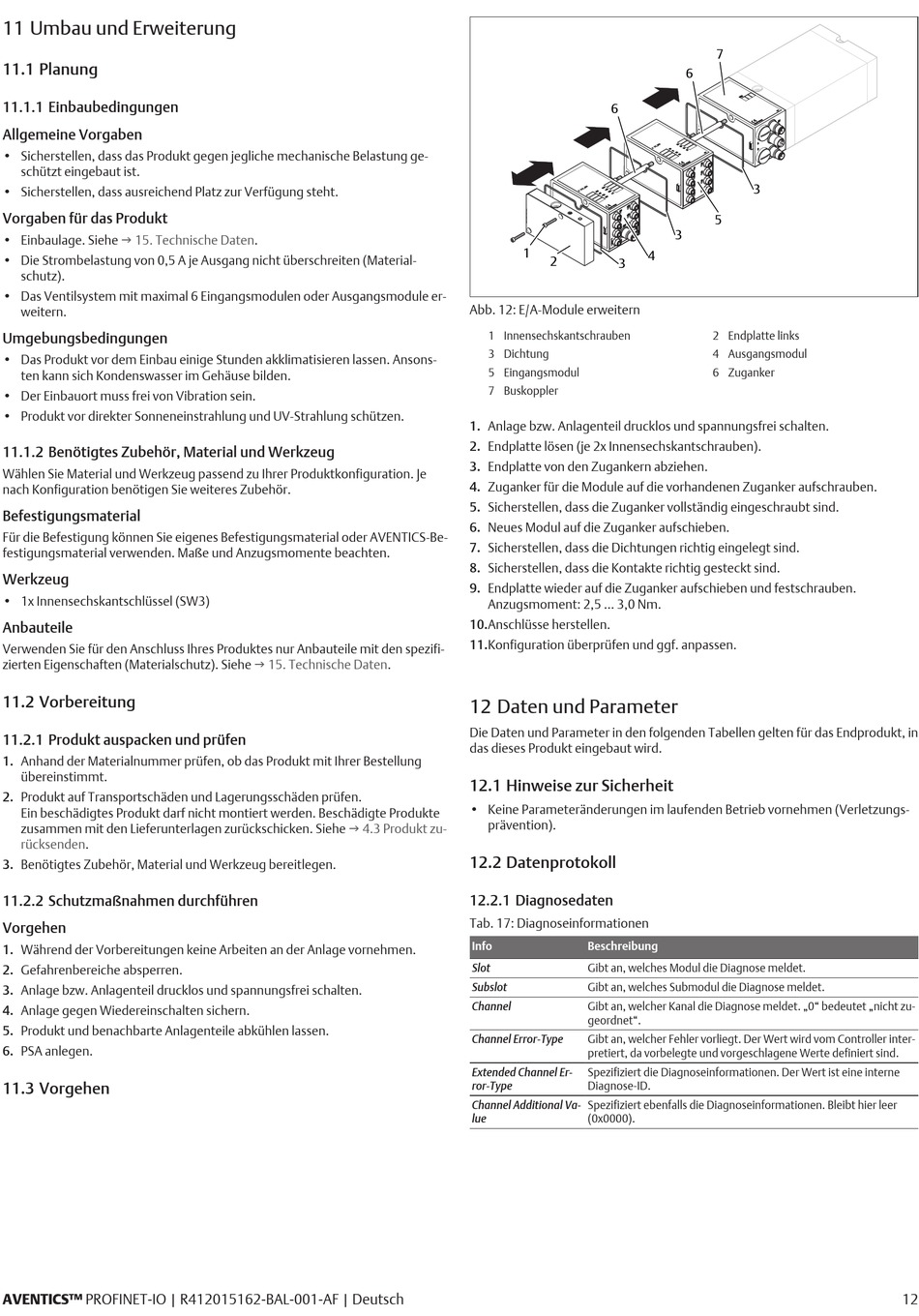

Abb. 12: E/A-Module erweitern
1 Innensechskantschrauben
3 Dichtung
5 Eingangsmodul
7 Buskoppler
1. Anlage bzw. Anlagenteil drucklos und spannungsfrei schalten.
2. Endplatte lösen (je 2x Innensechskantschrauben).
3. Endplatte von den Zugankern abziehen.
4. Zuganker für die Module auf die vorhandenen Zuganker aufschrauben.
5. Sicherstellen, dass die Zuganker vollständig eingeschraubt sind.
6. Neues Modul auf die Zuganker aufschieben.
7. Sicherstellen, dass die Dichtungen richtig eingelegt sind.
8. Sicherstellen, dass die Kontakte richtig gesteckt sind.
9. Endplatte wieder auf die Zuganker aufschieben und festschrauben.
Anzugsmoment: 2,5 ... 3,0 Nm.
10.Anschlüsse herstellen.
11.Konfiguration überprüfen und ggf. anpassen.
12 Daten und Parameter
Die Daten und Parameter in den folgenden Tabellen gelten für das Endprodukt, in
das dieses Produkt eingebaut wird.
12.1 Hinweise zur Sicherheit
• Keine Parameteränderungen im laufenden Betrieb vornehmen (Verletzungs-
prävention).
12.2 Datenprotokoll
12.2.1 Diagnosedaten
Tab. 17: Diagnoseinformationen
Info
Beschreibung
Slot
Gibt an, welches Modul die Diagnose meldet.
Subslot
Gibt an, welches Submodul die Diagnose meldet.
Channel
Gibt an, welcher Kanal die Diagnose meldet. „0" bedeutet „nicht zu-
geordnet".
Channel Error-Type
Gibt an, welcher Fehler vorliegt. Der Wert wird vom Controller inter-
pretiert, da vorbelegte und vorgeschlagene Werte definiert sind.
Extended Channel Er-
Spezifiziert die Diagnoseinformationen. Der Wert ist eine interne
ror-Type
Diagnose-ID.
Channel Additional Va-
Spezifiziert ebenfalls die Diagnoseinformationen. Bleibt hier leer
lue
(0x0000).
7
6
3
5
3
4
2 Endplatte links
4 Ausgangsmodul
6 Zuganker
12
