Aufbau und Funktion

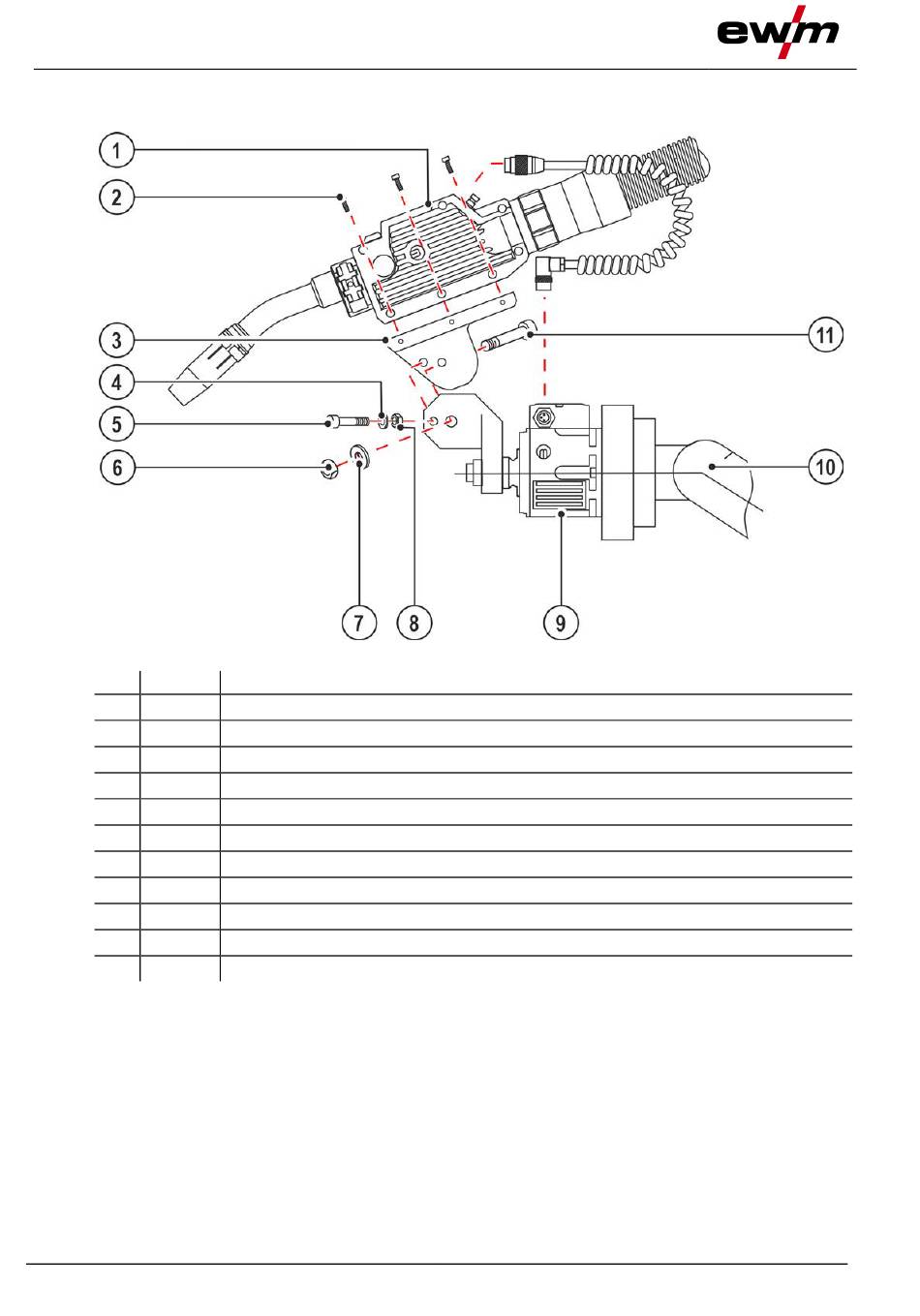

Montage Brenner an Roboter
5.9
Montage Brenner an Roboter
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
•
Halter mit Zylinderkopfschrauben M3 x 10 mm am Wechselkörper befestigen.
•
Halter an der Brennerhalterung CAT mit Passschraube M6 x 28 mm und M8 x 30 mm montieren.
46
Beschreibung
0
Wechselkörper MTR500W > siehe Kapitel 5.5.1
Zylinderkopfschraube, M3 x 10 mm
Halter
Unterlegscheibe - M6
Passschraube - M6 x 28 mm
Sechskantmutter M8
Unterlegscheibe - M8
Sechskantmutter - M6
Brennerhalterung CAT
Roboter
Passschraube - M8 x 38 mm
Abbildung 5-48
099-500073-EW500
22.02.2023
