Aufbau und Funktion
Drahtführung konfektionieren (EC-S)
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
5.6

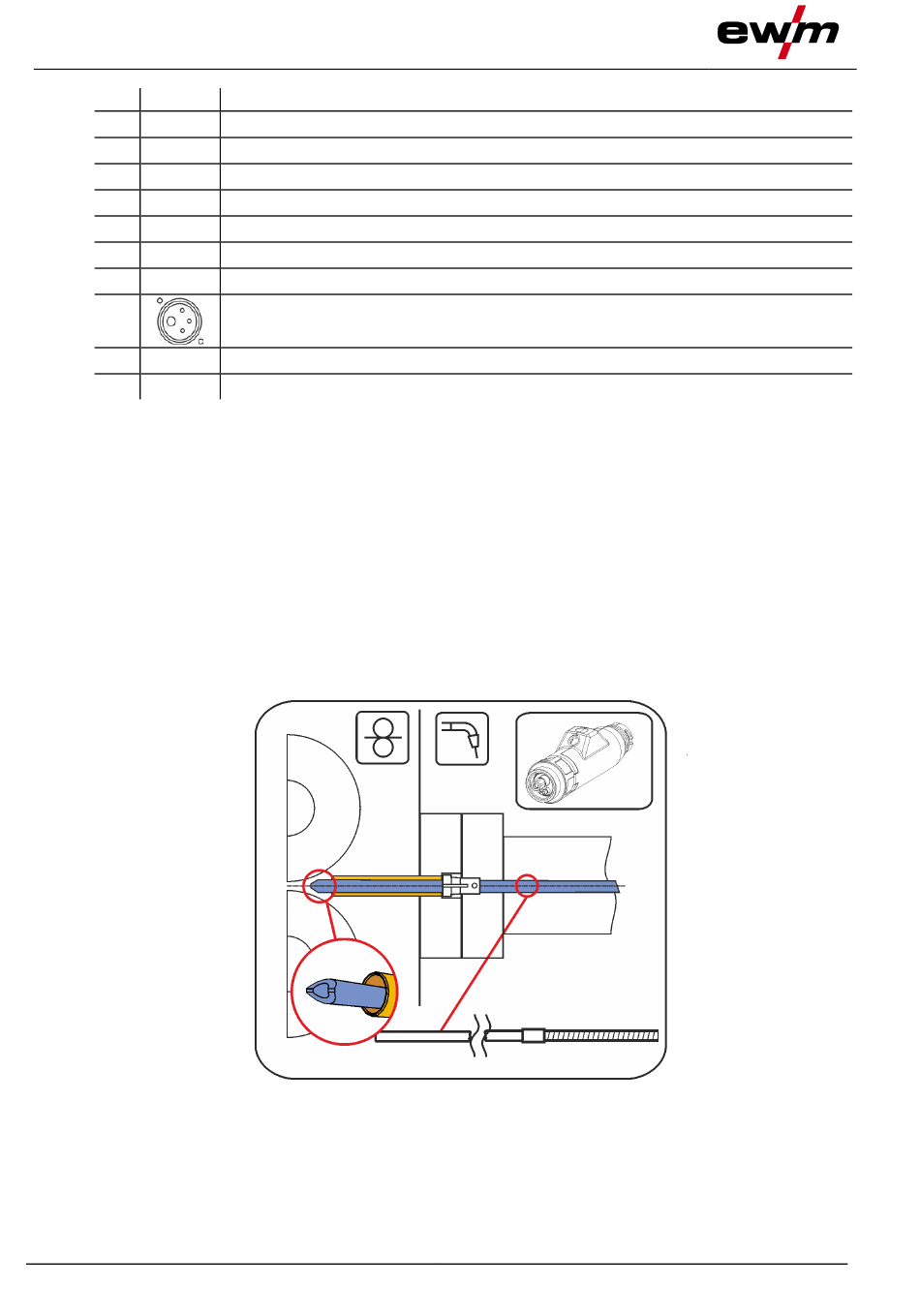

Drahtführung konfektionieren (EC-S)
Die richtige Drahtführung von der Spule bis zum Schmelzbad!
Entsprechend dem Drahtelektrodendurchmesser und der Drahtelektrodenart muss die Drahtführung an-
gepasst werden, um ein gutes Schweißergebnis zu erreichen!
•
Drahtvorschubgerät dem Durchmesser und der Elektrodenart entsprechend ausrüsten!
•
Ausrüstung gemäß den Vorgaben des Drahtvorschubgeräteherstellers. Ausrüstung für
EWM-Geräte > siehe Kapitel 10.
•
Zur Drahtführung von harten, unlegierten Drahtelektroden (Stahl), im Schweißbrennerschlauchpaket,
eine Drahtführungsspirale verwenden!
•
Zur Drahtführung von weichen oder legierten Drahtelektroden, im Schweißbrennerschlauchpaket, eine
Drahtführungsseele verwenden!
5.6.1
Drahtführungsseele
Zum Wechseln der Drahtführung das Schlauchpaket immer gestreckt auslegen.
32
Beschreibung
0
Gasdüse
Stromdüse
Düsenstock
Schweißbrennerhals
Überwurfmutter
Zentrierstück
Alte Drahtführungsspirale
Eurozentralanschluss
Neue Drahtführungsspirale
Kapillarrohr
Abbildung 5-23
099-500073-EW500
22.02.2023
