Retox Tig Brenner (12 Polig) - EWM Tetrix 180 Comfort Betriebsanleitung

5.7.9.4

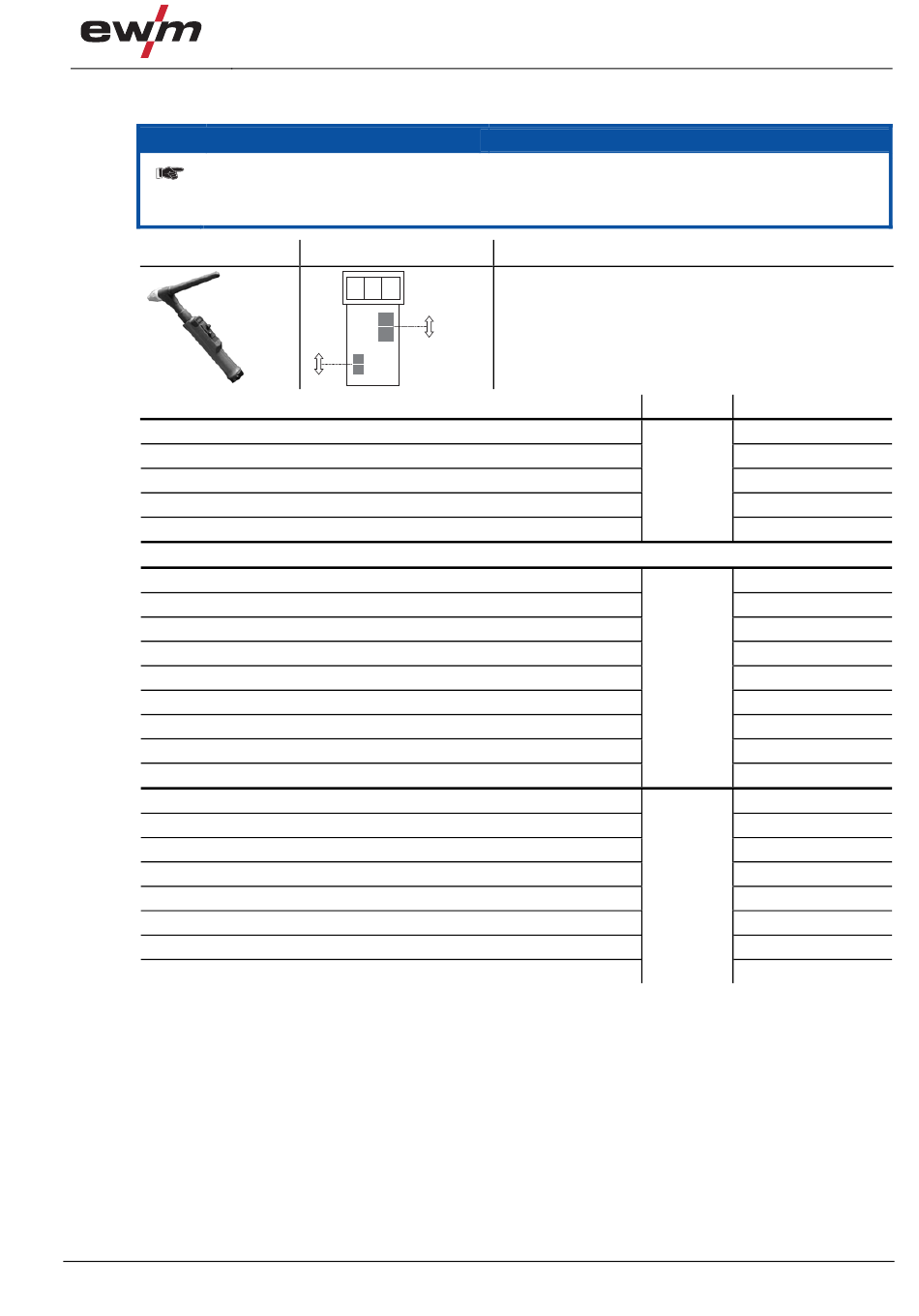

RETOX TIG Brenner (12 polig)

Zum Betrieb mit diesem Schweißbrenner muss das Schweißgerät mit der Option zur
Nachrüstung "ON 12POL RETOX TIG" (12-polige Brenneranschlussbuchse) ausgerüstet
werden!
Abbildung
Funktionen
Schweißstrom Ein / Aus
Absenkstrom
Absenkstrom (Tipp-Funktion)
Schweißstrom erhöhen (Up-Funktion)
Schweißstrom verringern (Down-Funktion)
Modi 2 und 3 werden bei diesem Brennertyp nicht verwendet bzw. sind nicht sinnvoll.
Schweißstrom Ein / Aus
Absenkstrom
Absenkstrom (Tipp-Funktion)
Schweißstrom sprungweise erhöhen (Einstellung des 1. Sprungs)
Schweißstrom sprungweise verringern (Einstellung des 1. Sprungs)
Umschaltung zwischen Up-Down und JOB-Umschaltung
JOB-Nummer erhöhen
JOB-Nummer verringern
Gastest
Schweißstrom Ein / Aus
Absenkstrom
Absenkstrom (Tipp-Funktion)
Schweißstrom stufenlos erhöhen (Up-Funktion)
Schweißstrom stufenlos verringern (Down-Funktion)
Umschaltung zwischen Up-Down und JOB-Umschaltung
JOB-Nummer erhöhen
JOB-Nummer verringern
099-000097-EW500
05.05.2010
Bedienelemente
8 8 8
BRT 1
BRT 2
BRT 3
BRT 4
Aufbau und Funktion
HINWEIS
Zeichenerklärung
BRT = Brennertaster
Mode
(ab Werk)
Anwahl Schweißaufgabe
Bedienelemente
BRT 1
BRT 2
1
BRT 1 (tippen)
BRT 3
BRT 4
BRT 1
BRT 2
BRT 1 (tippen)
BRT 3
4
BRT 4
BRT 2 (tippen)
BRT 3
BRT 4
BRT 2 (3 s)
BRT 1
BRT 2
BRT 1 (tippen)
BRT 3
6
BRT 4
BRT 2 (tippen)
BRT 3
BRT 4
47
