Stellung des Spannhebels während dem Wechselvorgang nicht verändern! Dadurch können Stö-
rungen entstehen.
Pos. Symbol
1
2
3
4
•
Spannhebel durch die Dichtlippen im Spannbügel in die Bohrung einstecken.
•
Spannhebel über Druckpunkt bis zum Anschlag nach vorne in Richtung Brennerhals bewegen und
Brennerhals herausnehmen.
•
Brennerhals bis zum Anschlag in Wechselkörper stecken.
•
Spannhebel nach hinten bis zum Anschlag bewegen und nach dem Verriegeln herausnehmen.
099-500073-EW500
22.02.2023
Beschreibung
0
Spannhebel
Brennerhals
Wechselkörper MTR500W PP
Dichtlippen

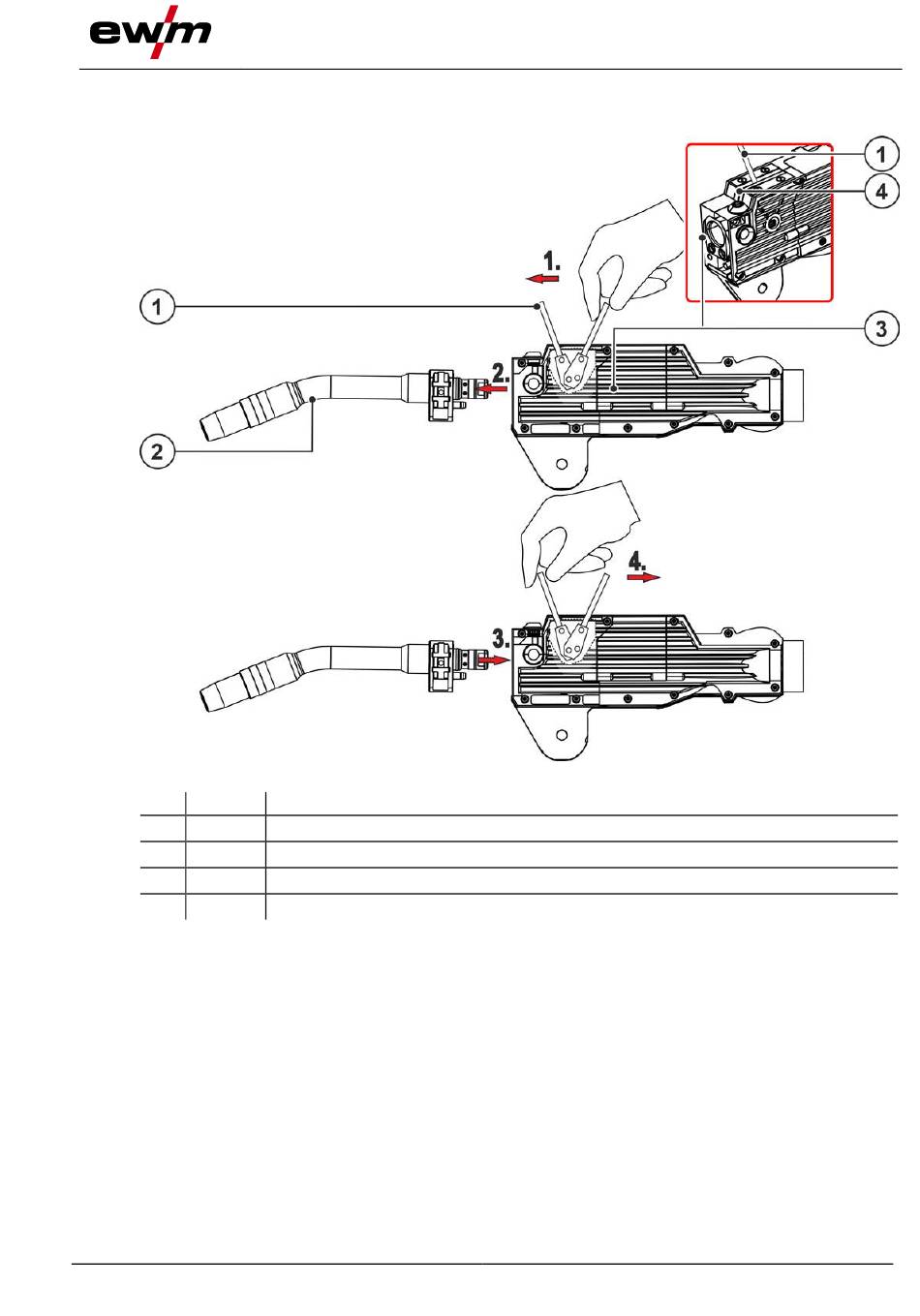

Abbildung 5-5
Aufbau und Funktion
Schweißbrenner anpassen
25
