Aufbau und Funktion
Drahtführung konfektionieren (EC-S)
4.
Pos. Symbol
1
2
3
4
5
6
7
•

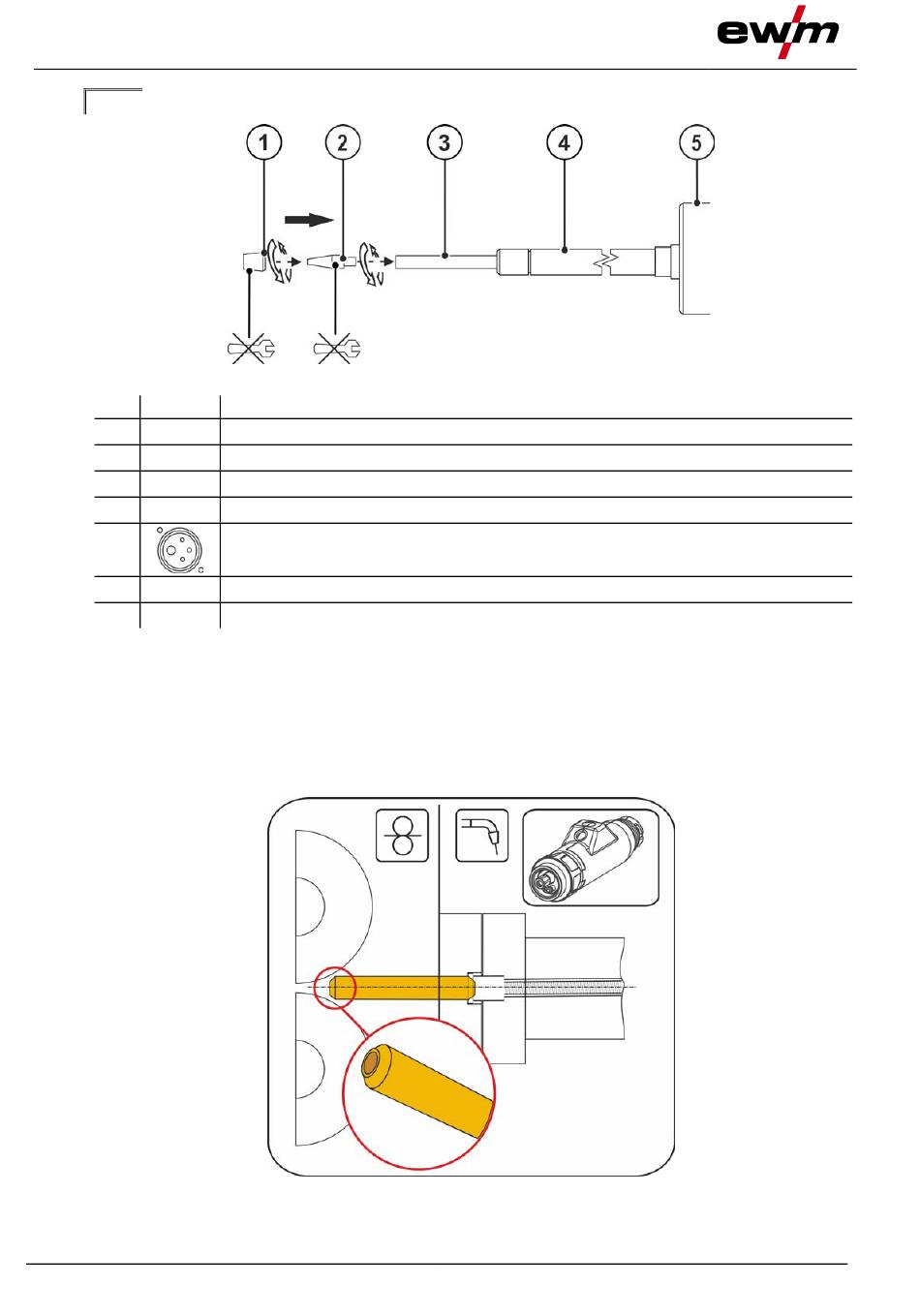

Drahtführungsseele mit scharfem Spezialcutter 5 mm hinter dem Ende des Führungsrohrs abschnei-
den
Der Abstand zwischen Drahtführungsseele und Antriebsrollen sollte möglichst gering sein.
Beim Ablängen ausschließlich scharfe, stabile Messer oder Spezialcutter verwenden, damit die
Drahtführungsseele nicht verformt wird!
5.6.2
Drahtführungsspirale
34
Beschreibung
0
Überwurfmutter
Drahteinlaufnippel
Alte Drahtführungsseele
Drahteinlaufrohr
Eurozentralanschluss
Schweißstrom und Schutzgas integriert.
Neue Drahtführungsseele
Brennerhalsspirale
Abbildung 5-27
Abbildung 5-28
099-500073-EW500
22.02.2023
