Aufbau und Funktion
Anschluss Schweißbrenner
Pos. Symbol
1
2
3
4
AIR
5
6
7
•
Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
verschrauben.
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
•
Brenner-Steuerleitungsstecker in Anschlussbuchse 19-polig stecken und verriegeln.
•
Druckluftanschluss vom Brenner an Anschlussnippel „AIR" verschrauben. (Nur Brenner mit Unterstüt-
zung für Druckluftreinigung.)
Die Verbindung am Druckluftanschluss muss bei druckluftgereinigten Brennern immer herge-
stellt werden!
22
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Anschlussbuchse 19-polig (analog)
Anschlussbuchse für analoge Steuersignale (Kollisionsschutz etc.).
Schweißbrenneranschluss (Eurozentralanschluss- mit oder ohne EC-S)
Schweißstrom und Schutzgas integriert.
Anschlussnippel G ¼"
Druckluft zur Brennerdüsenreinigung
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf

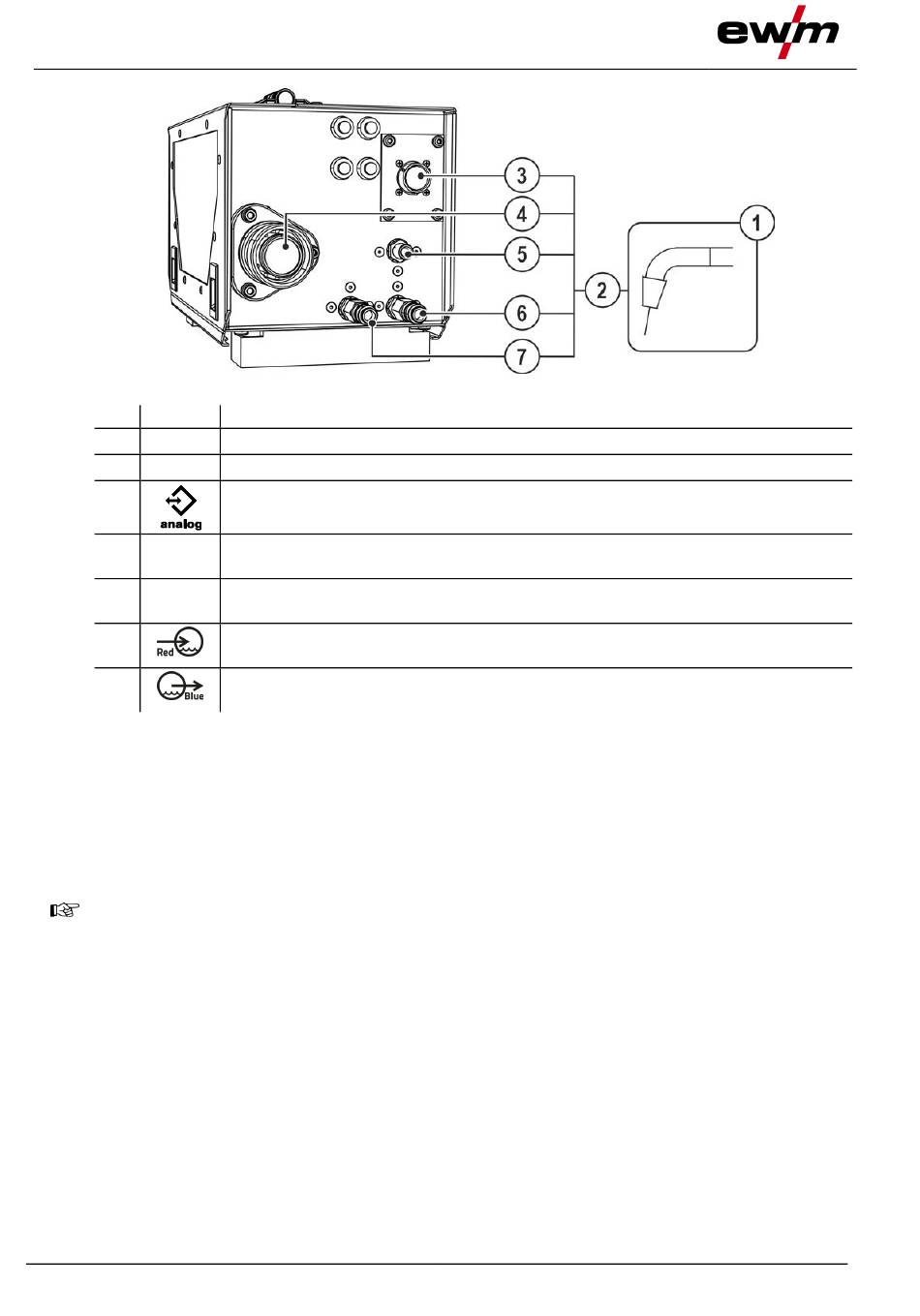

Abbildung 5-1
099-500073-EW500
22.02.2023
