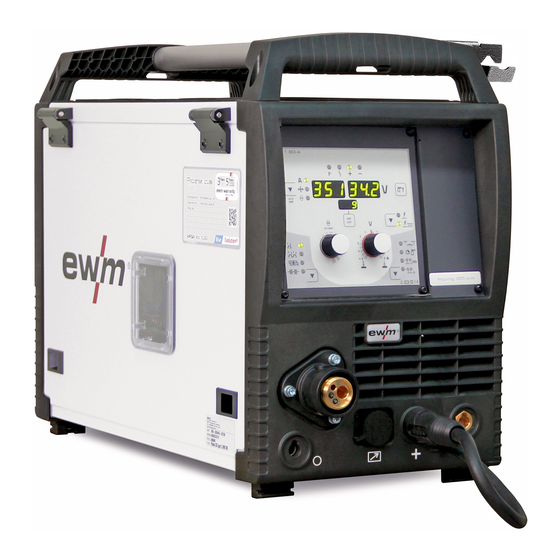

Picomig 355 puls TKM
DE
099-005542-EW500
Zusätzliche Systemdokumente beachten!
04.12.2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EWM Picomig 355 puls TKG

Inhaltszusammenfassung für EWM Picomig 355 puls TKG

  • Seite 1 Betriebsanleitung Schweißgerät Picomig 355 puls TKM 099-005542-EW500 Zusätzliche Systemdokumente beachten! 04.12.2017...

  • Seite 2: Allgemeine Hinweise

    Einsatzort sowie dem Einsatzzweck an Ihren Vertriebspartner oder an unseren Kundenservice unter +49 2680 181-0. Eine Liste der autorisierten Vertriebspartner finden Sie unter www.ewm-group.com. Die Haftung im Zusammenhang mit dem Betrieb dieser Anlage ist ausdrücklich auf die Funktion der Anlage beschränkt. Jegliche weitere Haftung, gleich welcher Art, wird ausdrücklich ausgeschlossen.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Hinweise zum Gebrauch dieser Betriebsanleitung Inhaltsverzeichnis 1 Inhaltsverzeichnis ..........................3 2 Zu Ihrer Sicherheit ..........................6 Hinweise zum Gebrauch dieser Betriebsanleitung ................ 6 Symbolerklärung ..........................7 Teil der Gesamtdokumentation ...................... 8 Sicherheitsvorschriften........................9 Transport und Aufstellen ......................13 3 Bestimmungsgemäßer Gebrauch ...................... 14 Anwendungsbereich ........................
  • Seite 4 Inhaltsverzeichnis Hinweise zum Gebrauch dieser Betriebsanleitung 5.3.7.3 Vorgabe Korrektur der Lichtbogenlänge ............38 5.3.8 Weitere Schweißparameter ..................38 5.3.9 forceArc / forceArc puls ....................39 5.3.10 rootArc / rootArc puls ....................40 5.3.11 Betriebsarten (Funktionsabläufe) ................. 40 5.3.11.1 Zeichen- und Funktionserklärung ..............40 5.3.12 MIG/MAG-Zwangsabschaltung ..................
  • Seite 5 Drahtvorschubrollen für Fülldrähte ................71 10.1.4 Drahtführung ......................... 72 11 Anhang A .............................. 73 11.1 JOB-List ............................73 12 Anhang B .............................. 74 12.1 Parameterübersicht - Einstellbereiche ..................74 13 Anhang C .............................. 75 13.1 Übersicht EWM-Niederlassungen ....................75 099-005542-EW500 04.12.2017...

  • Seite 6: Zu Ihrer Sicherheit

    Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Betriebsanleitung Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Betriebsanleitung GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar bevorstehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol.

  • Seite 7: Symbolerklärung

    Zu Ihrer Sicherheit Symbolerklärung Symbolerklärung Symbol Beschreibung Symbol Beschreibung Technische Besonderheiten, die der Betätigen und Loslassen / Tippen / Benutzer beachten muss. Tasten Gerät ausschalten Loslassen Gerät einschalten Betätigen und Halten Schalten Falsch Drehen Richtig Zahlenwert - einstellbar Menüeinstieg Signalleuchte leuchtet grün Navigieren im Menü...

  • Seite 8: Teil Der Gesamtdokumentation

    Zu Ihrer Sicherheit Teil der Gesamtdokumentation Teil der Gesamtdokumentation Diese Betriebsanleitung ist Teil der Gesamtdokumentation und nur in Verbindung mit allen Teil-Dokumenten gültig! Betriebsanleitungen sämtlicher Systemkomponenten, insbesondere der Sicherheitshinweise lesen und befolgen! Die Abbildung zeigt das allgemeine Beispiel eines Schweißsystems. Abbildung 2-1 Pos.

  • Seite 9: Sicherheitsvorschriften

    Zu Ihrer Sicherheit Sicherheitsvorschriften Sicherheitsvorschriften WARNUNG Unfallgefahr bei Außerachtlassung der Sicherheitshinweise! Nichtbeachtung der Sicherheitshinweise kann lebensgefährlich sein! • Sicherheitshinweise dieser Anleitung sorgfältig lesen! • Unfallverhütungsvorschriften und länderspezifische Bestimmungen beachten! • Personen im Arbeitsbereich auf die Einhaltung der Vorschriften hinweisen! Verletzungsgefahr durch elektrische Spannung! Elektrische Spannungen können bei Berührungen zu lebensgefährlichen Stromschlägen und Verbrennungen führen.
  • Seite 10 Zu Ihrer Sicherheit Sicherheitsvorschriften WARNUNG Explosionsgefahr! Scheinbar harmlose Stoffe in geschlossenen Behältern können durch Erhitzung Überdruck aufbauen. • Behälter mit brennbaren oder explosiven Flüssigkeiten aus dem Arbeitsbereich entfernen! • Keine explosiven Flüssigkeiten, Stäube oder Gase durch das Schweißen oder Schneiden erhitzen! Feuergefahr! Durch die beim Schweißen entstehenden hohen Temperaturen, sprühenden Funken,...
  • Seite 11 Zu Ihrer Sicherheit Sicherheitsvorschriften VORSICHT Entsprechend IEC 60974-10 sind Schweißgeräte in zwei Klassen der elektromagnetischen Verträglichkeit eingeteilt (Die EMV-Klasse entnehmen Sie den Technischen Daten) > siehe Kapitel 8: Klasse A Geräte sind nicht für die Verwendung in Wohnbereichen vorgesehen, für welche die elektrische Energie aus dem öffentlichen Niederspannungs-Versorgungsnetz bezogen wird.
  • Seite 12 Zu Ihrer Sicherheit Transport und Aufstellen Pflichten des Betreibers! Zum Betrieb des Gerätes sind die jeweiligen nationalen Richtlinien und Gesetze einzuhalten! • Nationale Umsetzung der Rahmenrichtlinie (89/391/EWG) über die Durchführung von Maßnahmen zur Verbesserung der Sicherheit und des Gesundheitsschutzes der Arbeitnehmer bei der Arbeit sowie die dazugehörigen Einzelrichtlinien.

  • Seite 13: Transport Und Aufstellen

    Zu Ihrer Sicherheit Transport und Aufstellen Transport und Aufstellen WARNUNG Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen! Falscher Umgang und unzureichende Befestigung von Schutzgasflaschen kann zu schweren Verletzungen führen! • Anweisungen der Gashersteller und der Druckgasverordnung befolgen! • Am Ventil der Schutzgasflasche darf keine Befestigung erfolgen! •...

  • Seite 14: Bestimmungsgemäßer Gebrauch

    Mitgeltende Unterlagen 3.2.1 Garantie Weitere Informationen entnehmen Sie bitte der beiliegenden Broschüre "Warranty registration" sowie unserer Information zu Garantie, Wartung und Prüfung auf www.ewm-group.com 3.2.2 Konformitätserklärung Das bezeichnete Gerät entspricht in seiner Konzeption und Bauart den EG-Richtlinien: • Niederspannungsrichtlinie (LVD) •...

  • Seite 15: Gerätebeschreibung - Schnellübersicht

    Gerätebeschreibung - Schnellübersicht Frontansicht Gerätebeschreibung - Schnellübersicht Frontansicht Abbildung 4-1 Pos. Symbol Beschreibung Transportstange Schutzklappe Abdeckung für den Drahtvorschubantrieb und weiteren Bedienelementen. Auf der Innenseite befinden sich je nach Geräteserie weitere Klebeschilder mit Informationen zu Verschleißteilen und JOB-Listen. Sichtfenster Drahtspule Kontrolle Drahtvorrat Schiebeverschluss, Verriegelung der Schutzklappe Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)

  • Seite 16: Rückansicht

    Gerätebeschreibung - Schnellübersicht Rückansicht Pos. Symbol Beschreibung Anschlussbuchse, Schweißstrom „-“ • ---------- MIG/MAG-Schweißen: Werkstückanschluss • ---------- WIG-Schweißen: Schweißstromanschluss für Schweißbrenner • ---------- E-Hand-Schweißen: Elektrodenhalteranschluss Anschlussbuchse, Schweißstrom „+“ • ---------- MIG/MAG-Fülldrahtschweißen: Werkstückanschluss • ---------- WIG-Schweißen: Werkstückanschluss • ---------- E-Hand-Schweißen: Werkstückanschluss Eintrittsöffnung Kühlluft Gerätesteuerung >...

  • Seite 17: Innenansicht

    Gerätebeschreibung - Schnellübersicht Innenansicht Pos. Symbol Beschreibung Anschlussbuchse, 4-polig Spannungsversorgung Kühlmodul Innenansicht Abbildung 4-3 Pos. Symbol Beschreibung Aufkleber, JOB-List > siehe Kapitel 11.1 Drucktaste Sicherungsautomat Absicherung Versorgungsspannung Drahtvorschubmotor (Ausgelösten Automat durch Betätigen zurücksetzen). Drucktaste, Drahteinfädeln Spannungs- und gasfreies Einfädeln der Drahtelektrode durch das Schlauchpaket bis zum Schweißbrenner >...

  • Seite 18: Gerätesteuerung - Bedienelemente

    Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Gerätesteuerung - Bedienelemente Die Einstellbereiche der Parameterwerte sind im Kapitel Parameterübersicht zusammengefasst > siehe Kapitel 12.1. Abbildung 4-4 Pos. Symbol Beschreibung Signalleuchte Sammelstörung Signalleuchte Übertemperatur Schweißdatenanzeige (dreistellig) Anzeige Schweißparameter und deren Werte > siehe Kapitel 5.2 Drucktaste Schweißparameteranzeigeart / Energiesparmodus --------- Schweißstrom -------- Materialdicke...
  • Seite 19 Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Pos. Symbol Beschreibung Drehknopf Schweißparametereinstellung Zum Einstellen der Schweißleistung, zur Anwahl des JOBs (Schweißaufgabe) und zur Einstellung weiterer Schweißparameter. Drucktaste Betriebsart ------- 2-Takt ------ 4-Takt ----- Punkten ------ Intervall Drucktaste Ablaufparameter Zur Anwahl einzustellender Parameter. Auch zum Einstieg und zum Verlassen der Menüs zur erweiterten Einstellungen.

  • Seite 20: Aufbau Und Funktion

    Aufbau und Funktion Transport und Aufstellen Aufbau und Funktion WARNUNG Verletzungsgefahr durch elektrische Spannung! Berührung von stromführenden Teilen, z. B. Stromanschlüsse, kann lebensgefährlich sein! • Sicherheitshinweise auf den ersten Seiten der Betriebsanleitung beachten! • Inbetriebnahme ausschließlich durch Personen, die über entsprechende Kenntnisse im Umgang mit Stromquellen verfügen! •...

  • Seite 21: Gerätekühlung

    Aufbau und Funktion Transport und Aufstellen 5.1.2 Gerätekühlung Mangelnde Belüftung führt zu Leistungsreduzierung und Geräteschäden. • Umgebungsbedingungen einhalten! • Ein- und Austrittsöffnung für Kühlluft freihalten! • Mindestabstand 0,5 m zu Hindernissen einhalten! 5.1.3 Werkstückleitung, Allgemein VORSICHT Verbrennungsgefahr durch unsachgemäßen Schweißstromanschluss! Durch nicht verriegelte Schweißstromstecker (Geräteanschlüsse) oder Verschmutzungen am Werkstückanschluss (Farbe, Korrosion) können sich diese Verbindungsstellen und Leitungen erhitzen und bei Berührung zu Verbrennungen...

  • Seite 22: Hinweise Zum Verlegen Von Schweißstromleitungen

    Aufbau und Funktion Transport und Aufstellen 5.1.5 Hinweise zum Verlegen von Schweißstromleitungen • Unsachgemäß verlegte Schweißstromleitungen können Störungen (Flackern) des Lichtbogens hervorrufen! • Werkstückleitung und Schlauchpacket von Schweißstromquellen ohne HF-Zündeinrichtung (MIG/MAG) möglichst lange, eng aneinander liegend, parallel führen. • Werkstückleitung und Schlauchpacket von Schweißstromquellen mit HF-Zündeinrichtung (WIG) lange parallel, in einem Abstand von ca.

  • Seite 23: Vagabundierende Schweißströme

    Aufbau und Funktion Transport und Aufstellen Schweißstromleitungen, Schweißbrenner- und Zwischenschlauchpakete vollständig abrollen. Schlaufen vermeiden! Kabellängen grundsätzlich nicht länger als nötig. Überschüssige Kabellängen mäanderförmig verlegen. Abbildung 5-4 5.1.5.1 Vagabundierende Schweißströme WARNUNG Verletzungsgefahr durch vagabundierende Schweißströme! Durch vagabundierende Schweißströme können Schutzleiter zerstört, Geräte und elektrische Einrichtungen beschädigt, Bauteile überhitzt und in der Folge Brände entstehen.

  • Seite 24: Netzanschluss

    Aufbau und Funktion Transport und Aufstellen 5.1.6 Netzanschluss GEFAHR Gefahren durch unsachgemäßen Netzanschluss! Unsachgemäßer Netzanschluss kann zu Personen- bzw. Sachschäden führen! • Gerät ausschließlich an einer Steckdose mit vorschriftsmäßig angeschlossenem Schutzleiter betreiben. • Die auf dem Leistungsschild angegebene Netzspannung muss mit der Versorgungsspannung übereinstimmen.

  • Seite 25: Schweißbrennerhalter

    Aufbau und Funktion Transport und Aufstellen 5.1.7 Schweißbrennerhalter Der im Folgenden beschriebene Artikel befindet sich im Lieferumfang des Gerätes. Abbildung 5-7 Pos. Symbol Beschreibung Querträger Transportgriff Brennerhalter Fächerscheiben Befestigungsschrauben • Brennerhalter mit den Befestigungsschrauben am Querträger des Transportgriffs anschrauben. • Schweißbrenner, wie in der Abbildung dargestellt, in den Schweißbrennerhalter einstecken.

  • Seite 26: Schutzgasversorgung

    Aufbau und Funktion Transport und Aufstellen 5.1.8 Schutzgasversorgung WARNUNG Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen! Nicht ordnungsgemäße oder unzureichende Befestigung von Schutzgasflaschen kann zu schweren Verletzungen führen! • Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit Sicherungselementen (Kette / Gurt) sichern! •...

  • Seite 27: Anschluss Schutzgasschlauch

    Aufbau und Funktion Transport und Aufstellen 5.1.8.2 Anschluss Schutzgasschlauch Abbildung 5-9 Pos. Symbol Beschreibung Anschlussnippel G¼", Schutzgasanschluss • Überwurfmutter der Schutzgasleitung am Anschlussnippel G¼“ anschließen. 5.1.8.3 Einstellung Schutzgasmenge Sowohl eine zu geringe, als auch eine zu hohe Schutzgaseinstellung kann Luft ans Schweißbad bringen und in der Folge zu Porenbildung führen.

  • Seite 28: Gastest

    Aufbau und Funktion Schweißdatenanzeige 5.1.8.4 Gastest Abbildung 5-10 5.1.8.5 Schlauchpaket spülen Abbildung 5-11 099-005542-EW500 04.12.2017...

  • Seite 29: Schweißdatenanzeige

    Aufbau und Funktion Schweißdatenanzeige Schweißdatenanzeige Abbildung 5-12 Neben der Anzeige befindet sich die Drucktaste Schweißparameteranzeigeart. Mit jedem Druck auf die Drucktaste wird zum nächsten Parameter gewechselt. Nach dem letzten Parameter wird beim Ersten fortgefahren. Angezeigt werden: • Sollwerte (vor dem Schweißen) •...
  • Seite 30 Aufbau und Funktion MIG/MAG-Schweißen Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse „-“, die Werkstückleitung an der Schweißstrombuchse „+“ anzuschließen. Hinweise des Elektrodenherstellers beachten! Entsprechend Drahtelektrodendurchmesser und Drahtelektrodenart muss entweder eine Drahtführungsspirale oder Drahtführungsseele mit passendem Innendurchmesser im Schweißbrenner eingesetzt werden! Empfehlung:...

  • Seite 31: Mig/Mag-Funktionsbrenner

    Aufbau und Funktion MIG/MAG-Schweißen Pos. Symbol Beschreibung Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss) Schweißstrom, Schutzgas und Brennertaster integriert Werkstück Anschlussbuchse, Schweißstrom „-“ • ----------- MIG/MAG-Schweißen: Werkstückanschluss Polaritätswahlstecker, Schweißstromkabel Interne Schweißstromzuleitung zum Schweißbrenneranschluss • ----------- Anschlussbuchse Schweißstrom „+“ • Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter sichern.

  • Seite 32: Drahtförderung

    Aufbau und Funktion MIG/MAG-Schweißen 5.3.4 Drahtförderung VORSICHT Verletzungsgefahr durch bewegliche Bauteile! Die Drahtvorschubgeräte sind mit beweglichen Bauteilen ausgestattet die Hände, Haare, Kleidungsstücke oder Werkzeuge erfassen und somit Personen verletzen können! • Nicht in rotierende oder bewegliche Bauteile oder Antriebsteile greifen! •...

  • Seite 33: Drahtvorschubrollen Wechseln

    Aufbau und Funktion MIG/MAG-Schweißen • Rändelmutter von Drahtspulenaufnahme lösen. • Schweißdrahtspule auf der Drahtspulenaufnahme so fixieren, dass der Mitnehmerstift in der Spulenbohrung einrastet. • Drahtspule mit Rändelmutter wieder befestigen. 5.3.4.3 Drahtvorschubrollen wechseln Abbildung 5-16 Pos. Symbol Beschreibung Knebel Mit dem Knebel werden die Verschlussbügel der Drahtvorschubrollen fixiert. Verschlussbügel Mit den Verschlussbügeln werden die Drahtvorschubrollen fixiert.

  • Seite 34: Drahtelektrode Einfädeln

    Aufbau und Funktion MIG/MAG-Schweißen Mangelhafte Schweißergebnisse durch gestörte Drahtförderung! Die Drahtvorschubrollen müssen zu Drahtdurchmesser und Material passen. Zur Unterscheidung sind die Drahtvorschubrollen farbig gekennzeichnet (siehe Tabelle Übersicht Drahtvorschubrollen). Bei Verwendung von Drahtdurchmessern > 1,6 mm muss der Antrieb auf das Drahtführungsset ON WF 2,0-3,2MM EFEED umgerüstet werden > siehe Kapitel 10. Tabelle Übersicht Drahtvorschubrollen: Material Durchmesser...
  • Seite 35 Aufbau und Funktion MIG/MAG-Schweißen Abbildung 5-17 Pos. Symbol Beschreibung Schweißdraht Drahteinlaufnippel Drahtführungsrohr Einstellmutter • Brennerschlauchpaket gestreckt auslegen. • Schweißdraht vorsichtig von der Drahtspule abwickeln und in den Drahteinlaufnippel bis zu den Drahtrollen einführen. • Einfädeltaste betätigen (der Schweißdraht wird vom Antrieb aufgenommen und automatisch bis zum Wiederaustritt am Schweißbrenner geführt) >...

  • Seite 36: Einstellung Spulenbremse

    Aufbau und Funktion MIG/MAG-Schweißen 5.3.4.5 Einstellung Spulenbremse Abbildung 5-19 Pos. Symbol Beschreibung Innensechskantschraube Befestigung der Drahtspulenaufnahme und Einstellung der Spulenbremse • Innensechskantschraube (8 mm) im Uhrzeigersinn anziehen um die Bremswirkung zu erhöhen. Spulenbremse soweit anziehen, dass sie bei Stopp des Drahtvorschubmotors nicht nachläuft aber im Betrieb nicht blockiert.

  • Seite 37: Schweißaufgabenwahl

    Aufbau und Funktion MIG/MAG-Schweißen 5.3.6 Schweißaufgabenwahl Die Einstellungen für die jeweilige Schweißparameter werden durch die verschiedenen JOBs vorgegeben. Der richtige JOB kann schnell mit der JOB-List ermittelt werden > siehe Kapitel 11.1. Abbildung 5-20 Gültigkeit der Einstellungen. Einstellungen zu Punktzeit, Pausenzeit und Drahtvorschubgeschwindigkeit gelten für alle JOBs gemeinsam.

  • Seite 38: Arbeitspunkteinstellung Über Materialdicke

    Aufbau und Funktion MIG/MAG-Schweißen 5.3.7.2 Arbeitspunkteinstellung über Materialdicke Automatisches Umschalten der Anzeigeart: Werden Drahtgeschwindigkeit oder Spannung verändert, schaltet die Anzeige kurzzeitig auf den jeweiligen Parameter um. Somit ist es nicht notwendig, die Anzeigeart vor dem Einstellen des Parameters umzustellen. Abbildung 5-22 5.3.7.3 Vorgabe Korrektur der Lichtbogenlänge Einstellbereich: -5 V bis +5 V...

  • Seite 39: Forcearc / Forcearc Puls

    Aufbau und Funktion MIG/MAG-Schweißen Anzeige Einstellung / Anwahl Drahtrückbrandkorrektur 5.3.9 forceArc / forceArc puls Wärmeminimierter, richtungsstabiler und druckvoller Hochleistungslichtbogen mit tiefem Einbrand für den oberen Leistungsbereich. Un-, niedrig- und hochlegierte Stähle, sowie hochfeste Feinkornbaustähle. Abbildung 5-25 • Kleinerer Nahtöffnungswinkel durch tiefen Einbrand und richtungsstabilen Lichtbogen •...

  • Seite 40: 5.3.10 Rootarc / Rootarc Puls

    Aufbau und Funktion MIG/MAG-Schweißen 5.3.10 rootArc / rootArc puls Perfekt modellierbarer Kurzlichtbogen zur mühelosen Spaltüberbrückung speziell auch für Zwangslagenschweißung. Abbildung 5-26 • Spritzerreduzierung im Vergleich zum Standard-Kurzlichtbogen • Gute Wurzelausbildung und sichere Flankenerfassung • Un- und niedriglegierte Stähle • Manuelle und automatisierte Anwendungen rootArc-Schweißen bis: Ø...
  • Seite 41 Aufbau und Funktion MIG/MAG-Schweißen 2-Takt-Betrieb Abbildung 5-27 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt. • Drahtvorschubgeschwindigkeit erhöht sich auf den eingestellten Sollwert. 2.Takt •...
  • Seite 42 Aufbau und Funktion MIG/MAG-Schweißen 4-Takt-Betrieb Abbildung 5-28 1. Takt • Brennertaster betätigen und halten • Schutzgas strömt aus (Gasvorströmen) • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft. Schweißstrom fließt. • Drahtvorschubgeschwindigkeit erhöht sich auf den eingestellten Sollwert. 2.
  • Seite 43 Aufbau und Funktion MIG/MAG-Schweißen Punkten Abbildung 5-29 Starten • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Lichtbogen zündet nachdem die Drahtelektrode mit Einschleichgeschwindigkeit auf das Werkstück auftrifft. • Schweißstrom fließt. • Drahtvorschubgeschwindigkeit erhöht sich auf den eingestellten Sollwert. •...

  • Seite 44: 5.3.12 Mig/Mag-Zwangsabschaltung

    Aufbau und Funktion MIG/MAG-Schweißen Intervall Abbildung 5-30 Starten • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). Ablauf • Lichtbogen zündet nachdem die Drahtelektrode mit Einschleichgeschwindigkeit auf das Werkstück auftrifft. • Schweißstrom fließt. • Drahtvorschubgeschwindigkeit erhöht sich auf den eingestellten Sollwert. •...

  • Seite 45: Konventionelles Mig/Mag-Schweißen (Gmaw Non Synergic)

    Aufbau und Funktion E-Hand-Schweißen 5.3.13 Konventionelles MIG/MAG-Schweißen (GMAW non synergic) Ändern der JOB-Nummer ist nur möglich wenn kein Schweißstrom fließt. Abbildung 5-31 E-Hand-Schweißen VORSICHT Quetsch- und Verbrennungsgefahr! Beim Stabelektrodenwechsel besteht Quetsch- und Verbrennungsgefahr! • Geeignete, trockene Schutzhandschuhe tragen. • Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um geschweißte Werkstücke zu bewegen.

  • Seite 46: Anschluss Elektrodenhalter Und Werkstückleitung

    Aufbau und Funktion E-Hand-Schweißen 5.4.1 Anschluss Elektrodenhalter und Werkstückleitung Abbildung 5-32 Pos. Symbol Beschreibung Elektrodenhalter Werkstück Anschlussbuchse, Schweißstrom „+“ Anschluss Elektrodenhalter bzw. Werkstückleitung Anschlussbuchse, Schweißstrom „-“ Anschluss Elektrodenhalter bzw. Werkstückleitung Polaritätswahlstecker, Schweißstromkabel • Mit Parkbuchse verbinden • Polaritätswahlstecker in Parkbuchse stecken und durch Rechtsdrehen verriegeln. •...

  • Seite 47: Schweißaufgabenwahl

    Aufbau und Funktion E-Hand-Schweißen 5.4.2 Schweißaufgabenwahl • E-Hand-JOB 128 anwählen > siehe Kapitel 11.1. Ändern der JOB-Nummer ist nur möglich, wenn kein Schweißstrom fließt. Abbildung 5-33 5.4.3 Arcforce Während des Schweißvorgangs verhindert Arcforce durch Stromerhöhungen das Festbrennen der Elektrode im Schweißbad. Dies erleichtert besonders das Verschweißen von grobtropfig abschmelzenden Elektrodentypen bei niedrigen Stromstärken mit kurzen Lichtbögen.

  • Seite 48: Hotstart-Einstellungen

    Aufbau und Funktion E-Hand-Schweißen 5.4.4.1 Hotstart-Einstellungen Die Einstellbereiche der Parameterwerte sind im Kapitel Parameterübersicht zusammengefasst > siehe Kapitel 12.1. • Voreinstellung: E-Hand-JOB 128 anwählen > siehe Kapitel 5.4.2. ENTER NAVIGATION EXIT Abbildung 5-36 Anzeige Einstellung / Anwahl Hotstart-Strom Hotstart-Zeit 5.4.5 Antistick Antistick verhindert das Ausglühen der Elektrode.

  • Seite 49: Wig-Schweißen

    Aufbau und Funktion WIG-Schweißen WIG-Schweißen 5.5.1 WIG-Schweißbrenner vorbereiten Der WIG-Schweißbrenner ist entsprechend der Schweißaufgabe auszurüsten! • passende Wolframelektrode und • entsprechende Schutzgasdüse montieren. • Betriebsanleitung zum WIG-Schweißbrenner beachten! 5.5.2 Anschluss Schweißbrenner und Werkstückleitung Abbildung 5-38 Pos. Symbol Beschreibung Schweißbrenner Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss) Schweißstrom, Schutzgas und Brennertaster integriert Werkstück Anschlussbuchse, Schweißstrom „+“...

  • Seite 50: Schweißaufgabenwahl

    Aufbau und Funktion WIG-Schweißen 5.5.3 Schweißaufgabenwahl • WIG-JOB 127 anwählen Ändern der JOB-Nummer ist nur möglich, wenn kein Schweißstrom fließt. > siehe Kapitel 11.1 Abbildung 5-39 5.5.4 Gasnachströmzeit einstellen • Voreinstellung: WIG-JOB 127 anwählen > siehe Kapitel 5.5.3. EXIT Abbildung 5-40 Anzeige Einstellung / Anwahl Gasnachströmzeit...

  • Seite 51: Weitere Schweißparameter

    Aufbau und Funktion WIG-Schweißen 5.5.5 Weitere Schweißparameter Die Einstellbereiche der Parameterwerte sind im Kapitel Parameterübersicht zusammengefasst > siehe Kapitel 12.1. • Voreinstellung: WIG-JOB 127 anwählen > siehe Kapitel 5.5.3. NAVIGATION EXIT ENTER Abbildung 5-41 Anzeige Einstellung / Anwahl Gasvorströmzeit Startstrom Upslope-Zeit Downslope-Zeit Endstrom...

  • Seite 52: Wig-Lichtbogenzündung

    Aufbau und Funktion WIG-Schweißen 5.5.6 WIG-Lichtbogenzündung 5.5.6.1 Liftarc Abbildung 5-42 Der Lichtbogen wird mit Werkstückberührung gezündet: a) Die Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen und Brennertaster betätigen (Liftarc-Strom fließt, unabhängig vom eingestellten Hauptstrom) b) Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. 2-3 mm Abstand bestehen.
  • Seite 53 Aufbau und Funktion WIG-Schweißen 2-Takt-Betrieb Abbildung 5-43 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). Die Lichtbogen-Zündung erfolgt mit Liftarc. • Schweißstrom fließt mit dem eingestellten Wert des Startstromes I start • Schweißstrom steigt mit eingestellter Upslope-Zeit auf Hauptstrom an. 2.Takt •...

  • Seite 54: Wig-Zwangsabschaltung

    Aufbau und Funktion Fernsteller 4-Takt-Betrieb Abbildung 5-44 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). Die Lichtbogen-Zündung erfolgt mit Liftarc. • Schweißstrom fließt mit dem eingestellten Wert des Startstromes I start 2.Takt • Brennertaster loslassen. • Schweißstrom steigt mit eingestellter Upslope-Zeit auf Hauptstrom an. 3.Takt •...

  • Seite 55: Sonderparameter (Erweiterte Einstellungen)

    Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Sonderparameter (Erweiterte Einstellungen) Sonderparameter (P1 bis Pn) werden zur kundenspezifischen Konfiguration der Gerätefunktionen verwendet. Dem Anwender wird somit ein Höchstmaß an Flexibilität zur Optimierung seiner Bedürfnisse überlassen. Diese Einstellungen werden nicht unmittelbar an der Gerätesteuerung vorgenommen, da ein regelmäßiges Einstellen der Parameter in der Regel nicht erforderlich ist.

  • Seite 56: Sonderparameter Im Detail

    Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) 5.7.2 Sonderparameter im Detail Rampenzeit Drahteinfädeln (P1) Das Drahteinfädeln beginnt mit 1,0 m/min für 2 s. Anschließend wird mit einer Rampen-Funktion auf 6,0 m/min erhöht. Die Rampenzeit ist zwischen zwei Bereichen einstellbar. Während dem Drahteinfädeln kann die Geschwindigkeit über den Drehknopf Schweißparametereinstellung geändert werden.

  • Seite 57: Gerätekonfigurationsmenü

    Aufbau und Funktion Gerätekonfigurationsmenü Gerätekonfigurationsmenü 5.8.1 Parameter-Anwahl, -Änderung und -Speicherung NAVIGATION ENTER EXIT Abbildung 5-47 Anzeige Einstellung / Anwahl Leitungswiderstand 1 Leitungswiderstand für den ersten Schweißstromkreis 0 mΩ - 60 mΩ (8 mΩ ab Werk). Zeitabhängige Energiesparfunktion Dauer bei Nichtbenutzung bis der Energiesparmodus aktiviert wird. Einstellung = ausgeschaltet bzw.

  • Seite 58: Abgleich Leitungswiderstand

    Aufbau und Funktion Gerätekonfigurationsmenü 5.8.2 Abgleich Leitungswiderstand Der Widerstandswert der Leitungen kann direkt eingestellt oder auch durch die Stromquelle abgeglichen werden. Im Auslieferungszustand ist der Leitungswiderstand der Stromquellen auf 8 mΩ eingestellt. Dieser Wert entspricht einer 5 m Masseleitung, einem 1,5 m Zwischenschlauchpaket und einem 3 m wassergekühlten Schweißbrenner.

  • Seite 59: Energiesparmodus (Standby)

    Aufbau und Funktion Energiesparmodus (Standby) 1 Vorbereitung • Schweißgerät ausschalten. • Gasdüse des Schweißbrenners abschrauben. • Schweißdraht an der Stromdüse bündig abschneiden. • Schweißdraht am Drahtvorschubgerät ein Stück (ca. 50 mm) zurückziehen. In der Stromdüse sollte sich jetzt kein Schweißdraht mehr befinden. 2 Konfiguration •...

  • Seite 60: Wartung, Pflege Und Entsorgung

    Wartung, Pflege und Entsorgung Allgemein Wartung, Pflege und Entsorgung Allgemein GEFAHR Verletzungsgefahr durch elektrische Spannung nach dem Ausschalten! Arbeiten am offenen Gerät können zu Verletzungen mit Todesfolge führen! Während des Betriebs werden im Gerät Kondensatoren mit elektrischer Spannung aufgeladen. Diese Spannung steht noch bis zu 4 Minuten nach dem Ziehen des Netzsteckers an.

  • Seite 61: Wartungsarbeiten, Intervalle

    Es ist eine Wiederholungsprüfung nach Norm IEC 60974-4 „Wiederkehrende Inspektion und Prüfung" durchzuführen. Neben den hier erwähnten Vorschriften zur Prüfung sind die jeweiligen Landesgesetze bzw. -vorschriften zu erfüllen. Weitere Informationen entnehmen Sie bitte der beiliegenden Broschüre "Warranty registration" sowie unserer Information zu Garantie, Wartung und Prüfung auf www.ewm-group.com 099-005542-EW500 04.12.2017...

  • Seite 62: Entsorgung Des Gerätes

    Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten kostenfrei entgegengenommen werden. • Informationen zur Rückgabe oder Sammlung von Altgeräten erteilt die zuständige Stadt-, bzw. Gemeindeverwaltung. • Darüber hinaus ist die Rückgabe europaweit auch bei EWM-Vertriebspartnern möglich. 099-005542-EW500 04.12.2017...

  • Seite 63: Störungsbeseitigung

    Störungsbeseitigung Checkliste zur Störungsbeseitigung Störungsbeseitigung Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht funktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. Checkliste zur Störungsbeseitigung Grundsätzliche Voraussetzungen zur einwandfreien Funktionsweise ist die zum verwendetem Werkstoff und dem Prozessgas passende Geräteausrüstung! Legende Symbol...

  • Seite 64: Fehlermeldungen (Stromquelle)

    Störungsbeseitigung Fehlermeldungen (Stromquelle) Fehlermeldungen (Stromquelle) Ein Schweißgerätefehler wird durch einen Fehlercode (siehe Tabelle) in der Anzeige der Gerätesteuerung dargestellt. Bei einem Gerätefehler wird das Leistungsteil abgeschaltet. Die Anzeige der möglichen Fehlernummer ist von der Geräteausführung (Schnittstellen / Funktionen) abhängig. • Gerätefehler dokumentieren und im Bedarfsfall dem Servicepersonal angeben.
  • Seite 65 Störungsbeseitigung Fehlermeldungen (Stromquelle) Legende Kategorie (Fehler zurücksetzen) a) Fehlermeldung erlischt, wenn der Fehler beseitigt ist. b) Fehlermeldung kann durch Betätigen einer Drucktaste zurückgesetzt werden: Gerätesteuerung Drucktaste RC1 / RC2 Expert Expert 2.0 CarExpert / Progress (M3.11) alpha Q / Concept / Basic / Basic S / Synergic / nicht möglich Synergic S / Progress (M3.71) / Picomig 355 c) Fehlermeldung kann ausschließlich durch aus- und wiedereinschalten des Gerätes zurückgesetzt...

  • Seite 66: Schweißparameterabgleich

    Störungsbeseitigung Schweißparameterabgleich Schweißparameterabgleich Bei Unterschieden zwischen den an der Frontplatte/ dem Fernsteller eingestellten und den am Schweißgerät angezeigten Schweißparametern können diese mit dieser Funktion einfach abgeglichen werden. ENTER NAVIGATION Abbildung 7-1 099-005542-EW500 04.12.2017...

  • Seite 67: Schweißparameter Auf Werkseinstellung Zurücksetzen

    Störungsbeseitigung Schweißparameter auf Werkseinstellung zurücksetzen Schweißparameter auf Werkseinstellung zurücksetzen RESET Abbildung 7-2 Anzeige Einstellung / Anwahl Kennung der Gerätesteuerung Initialisierung beendet Alle kundenspezifisch gespeicherten Schweißparameter wurden durch die Werkseinstellungen ersetzt. 099-005542-EW500 04.12.2017...

  • Seite 68: Jobs (Schweißaufgaben) Auf Werkseinstellung Zurücksetzen

    Störungsbeseitigung JOBs (Schweißaufgaben) auf Werkseinstellung zurücksetzen JOBs (Schweißaufgaben) auf Werkseinstellung zurücksetzen 7.5.1 Einzelnen JOB zurücksetzen ENTER ENTER EXIT Abbildung 7-3 Anzeige Einstellung / Anwahl RESET (Zurücksetzen auf Werkseinstellungen) Der RESET wird nach der Bestätigung durchgeführt. Das Menü wird, wenn keine Änderungen vorgenommen werden, nach 3 Sekunden beendet.

  • Seite 69: Technische Daten

    Technische Daten Picomig 355 puls TKM Technische Daten Picomig 355 puls TKM Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! Einstellbereich MIG/MAG E-Hand Schweißstrom 5 A bis 350 A 14,3 V bis 31,5 V 10,2 V bis 24 V 20,2 V bis 34 V Schweißspannung Einschaltdauer bei 40 °C Umgebungstemperatur...

  • Seite 70: Zubehör

    Zubehör Allgemeines Zubehör Zubehör Leistungsabhängige Zubehörkomponenten wie Schweißbrenner, Werkstückleitung, Elektrodenhalter oder Zwischenschlauchpaket erhalten Sie bei Ihrem zuständigen Vertragshändler. Allgemeines Zubehör Bezeichnung Artikelnummer AK300 Korbspulenadapter K300 094-001803-00001 CA D200 Zentrieradapter für 5 kg Spulen 094-011803-00000 5POLE/CEE/16A/M Gerätestecker 094-000712-00000 DM 842 Ar/CO2 230bar 30l D Flaschendruckminderer mit Manometer 394-002910-00030 G1 G1/4 R 3M...

  • Seite 71: Verschleißteile

    Verschleißteile Drahtvorschubrollen Verschleißteile Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! 10.1 Drahtvorschubrollen 10.1.1 Drahtvorschubrollen für Stahldrähte Bezeichnung Artikelnummer FE 4R 0.6 MM/0.023 INCH Antriebsrollenset, 37 mm, 4 Rollen, V-Nut für Stahl, 092-002770-00006 LIGHT PINK Edelstahl und Löten FE 4R 0.8 MM/0.03 INCH Antriebsrollenset, 37 mm, 4 Rollen, V-Nut für Stahl, 092-002770-00008...

  • Seite 72: 10.1.4 Drahtführung

    Verschleißteile Drahtvorschubrollen Bezeichnung Artikelnummer FUEL 4R 1.0 MM/0.04 INCH Antriebsrollenset, 37 mm, 4 Rollen, V-Nut/Rändel 092-002848-00010 BLUE/ORANGE für Fülldraht FUEL 4R 1.2 MM/0.045 INCH Antriebsrollenset, 37 mm, 4 Rollen, V-Nut/Rändel 092-002848-00012 RED/ORANGE für Fülldraht FUEL 4R 1.4 MM/0.052 INCH Antriebsrollenset, 37 mm, 4 Rollen, V-Nut/Rändel 092-002848-00014 GREEN/ORANGE für Fülldraht...

  • Seite 73: Anhang A

    Anhang A JOB-List Anhang A 11.1 JOB-List Abbildung 11-1 MIG/MAG-Impulslichtbogenschweißen kann bei den JOBs 6-9, 34-36, 42-44, 74-76, 78-80, 82-84, 86-88, 90-92, 94-96, 110-112, 114-116, 118-120, 122-124, 179, 206, 207, 235-238 und 254 angewählt werden. Wird versucht einen anderen JOB auf Impuls einzustellen, erscheint kurz "noP" = "no Puls" in der Anzeige und es wird auf Standard zurückgeschaltet.

  • Seite 74: Anhang B

    Anhang B Parameterübersicht - Einstellbereiche Anhang B 12.1 Parameterübersicht - Einstellbereiche Parameter / Funktion Einstellbereich MIG/MAG Gasvorströmzeit 20,0 Korrektur Dynamik Gasnachströmzeit 20,0 Punktzeit 20,0 Pausenzeit (Intervall) 20,0 Drahtrückbrand WIG (TIG) Gasvorströmzeit 20,0 Startstrom 20,0 Upslope-Zeit 20,0 Downslope-Zeit 20,0 Endstrom Gasnachströmzeit 20,0 E-Hand (MMA) Hotstart-Strom...

  • Seite 75: Anhang C

    Anhang C Übersicht EWM-Niederlassungen Anhang C 13.1 Übersicht EWM-Niederlassungen 099-005542-EW500 04.12.2017...
